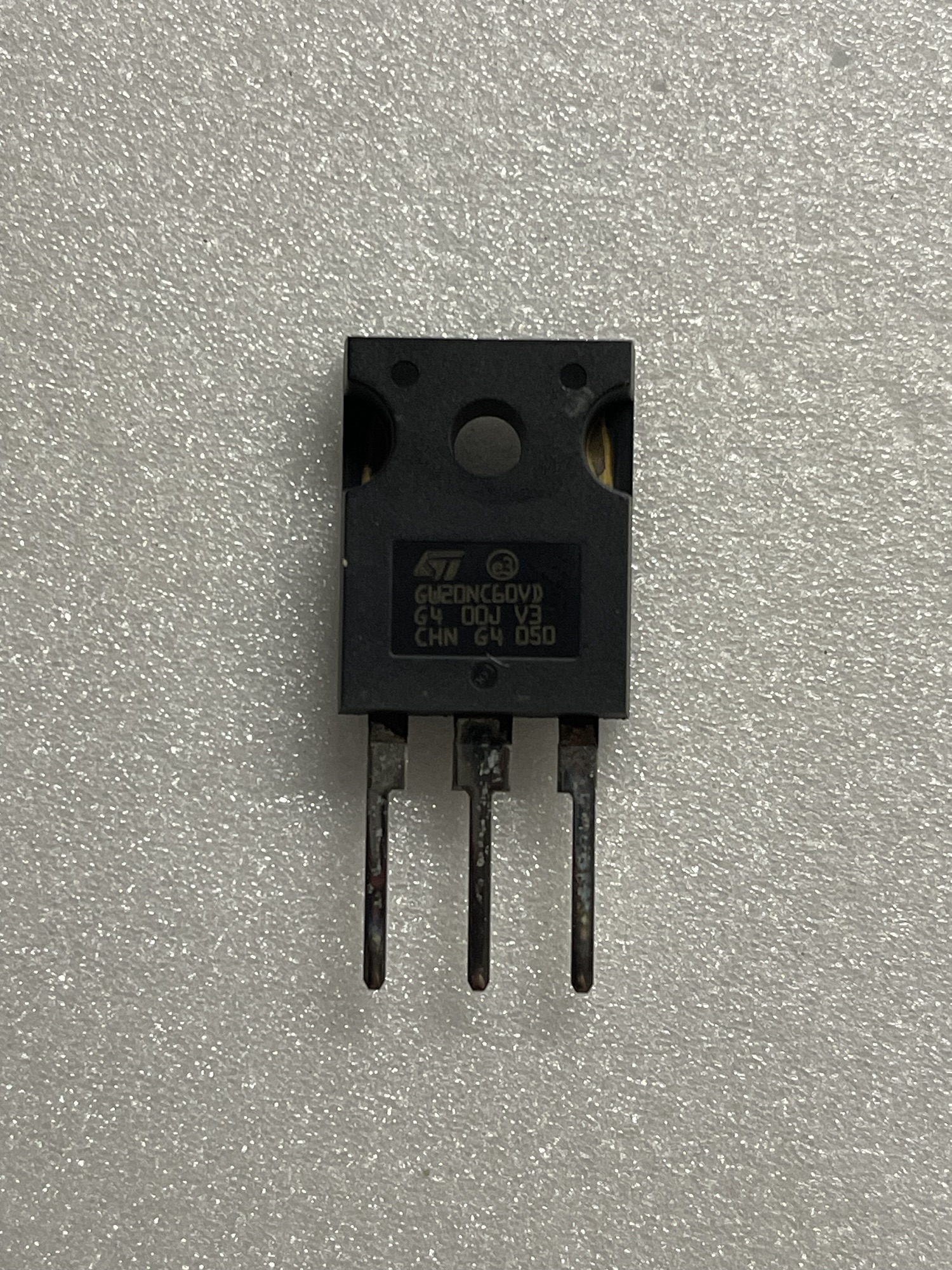

آیجیبیتی STGW20NC60VD – IGBT قدرت 30A 600V
آیجیبیتی STGW20NC60VD یک ترانزیستور قدرت از نوع IGBT (Insulated Gate Bipolar Transistor) است که برای کاربردهای سوئیچینگ با جریان بالا و ولتاژ بالا طراحی شده است. این قطعه در پکیج TO‑247 ارائه میشود و مناسب استفاده در اینورترها، UPS، درایوهای موتور و منابع تغذیه سوئیچینگ با فرکانس بالا میباشد.
ویژگیهای کلیدی آیجیبیتی STGW20NC60VD
- نوع: IGBT قدرت (Insulated Gate Bipolar Transistor)
- جریان کاری: تا 30 آمپر
- ولتاژ کلکتور–امیتر: 600 ولت
- پکیج: TO‑247 برای نصب از نوع Through‑Hole
- توان مصرفی تا 200 وات
- عملکرد در فرکانسهای تا ~50 kHz
- دیود هرزگرد سریع داخلی با بازیابی نرم (ultra fast recovery)
- محدوده دمای کاری از –55 تا +150 °C
کاربردهای رایج
- اینورترهای فرکانس بالا و کنترل موتور
- UPS و منابع تغذیه بدون وقفه
- درایوهای صنعتی و کنترل بارهای DC
- مدارات سوئیچینگ در منبع تغذیه SMPS و PFC
- کاربردهای انرژی بالا و کنترل قدرت
مزایای استفاده از STGW20NC60VD
این IGBT با استفاده از فناوری PowerMESH™ ساخته شده که ترکیبی از عملکرد سوئیچینگ سریع و افت ولتاژ پایین در حالت هدایت را ارائه میدهد.
طراحی بهینه آن باعث میشود در کاربردهای قدرت بالا و فرکانس متغیر عملکرد بهتری نسبت به ترانزیستورهای سنتی داشته باشد.
لینکهای داخلی مرتبط
منابع خارجی معتبر (دیتاشیت)
برای اطلاعات کامل فنی و جداول مشخصات آیجیبیتی STGW20NC60VD، میتوانید دیتاشیت رسمی را از لینک زیر دانلود کنید:
