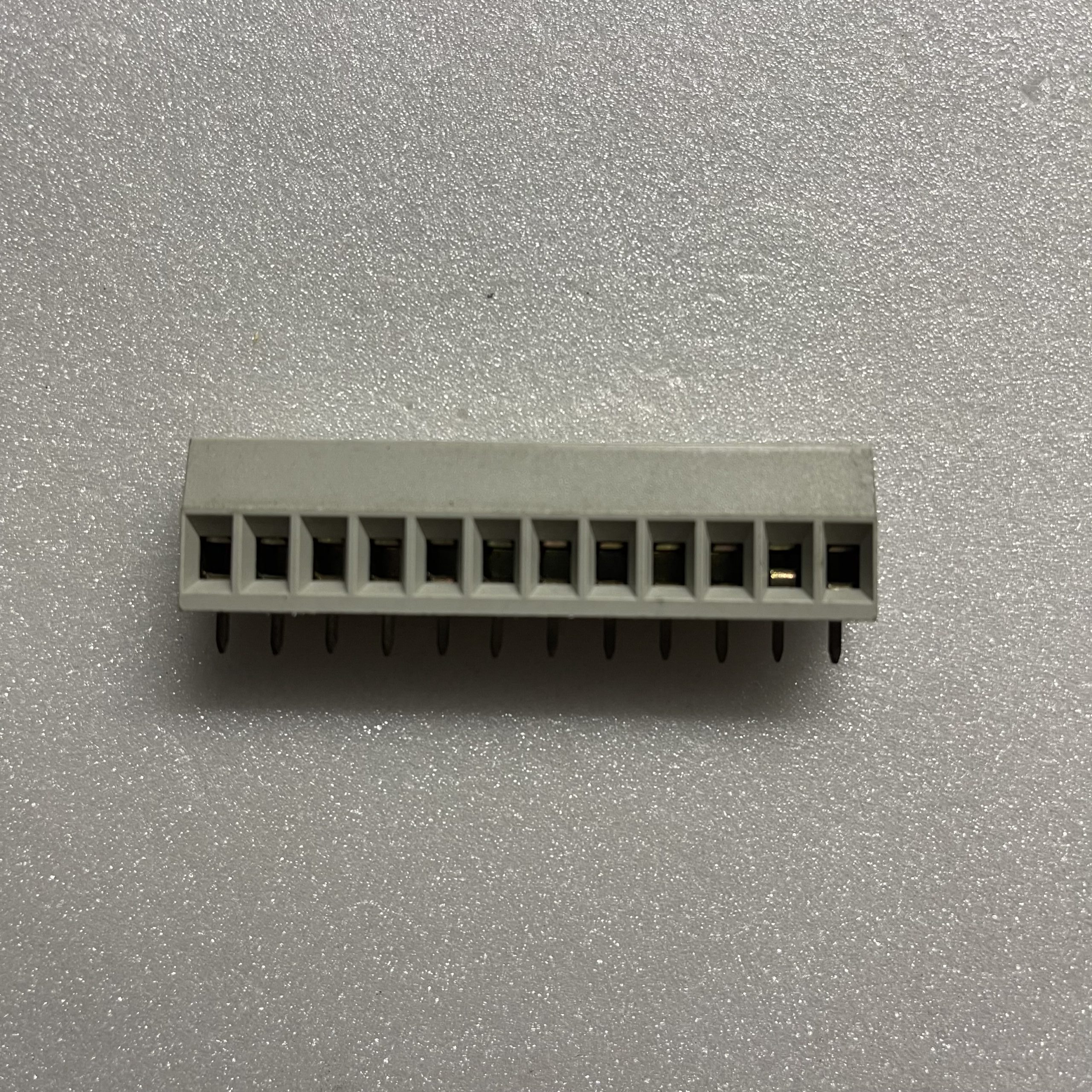

کانکتور KF128-12P – ترمینال پیچی 12 پین PCB
کانکتور KF128-12P یک ترمینال پیچی PCB با
12 پین و فاصله پایه استاندارد 2.54 میلیمتر است که برای
اتصال مستقیم سیمها به بردهای الکترونیکی طراحی شده است. این نوع کانکتور از سری
ترمینالهای پیچی KF128 شناخته میشود و برای اپلیکیشنهای عمومی،
پروتوتایپها و بردهای صنعتی سبک کاربرد دارد.
ویژگیهای فنی کانکتور KF128-12P
- نوع: ترمینال پیچی (Screw Terminal Block) برای برد PCB
- تعداد پین: ۱۲ پین در یک ردیف }
- فاصله پایه (Pitch): 2.54mm – استاندارد پروتوتایپ و برد
- جریان نامی: حدود ۸ آمپر
- ولتاژ نامی: حدود ۱۳۰–۱۶۰ ولت
- دامنه اندازه سیم: حدود 18 تا 26 AWG
- نصب: لحیمکاری مستقیم روی PCB
- نوع اتصال: پیچ با ترمینال قابل باز و بسته شدن برای سیمها
- دما کاری: حدود -40°C تا +105°C
- رنگ متداول: سبز روشن استاندارد کانکتورهای پیچی
کاربردهای معمول
- اتصال سیمها به بردهای الکترونیکی و مدارهای چاپی
- محیطهای صنعتی سبک برای تغذیه و سیگنالهای کمجریان
- پروژههای DIY و نمونهسازی سریع بردها
- ساخت کنترلباکسها و سیستمهای سیمکشی قابل سرویس
- مدارات آزمایشگاهی و آموزشی
چرا از KF128-12P استفاده میشود؟
استفاده از ترمینالهای پیچی مانند KF128-12P باعث میشود سیمهای ورودی بدون نیاز به کانکتورهای لیتفریم یا IDC،
بهصورت محکم و مطمئن به برد متصل شوند و در صورت نیاز به تعمیر یا جابجایی بهراحتی آزاد شوند.
این نوع کانکتورها بهویژه زمانی کاربرد دارند که اتصال دائمی مدنظر نبوده و قابلیت سرویس سریع لازم باشد.
لینکهای داخلی مرتبط
- کانکتور XH-4P نری صاف
- کانکتور VH-10P مادگی سیمدار
- کانکتور RJ-11 مادگی سیمدار
- سایر کانکتورها و رابطها
منابع خارجی و دیتاشیت
برای اطلاعات دقیقتر در مورد مشخصات ابعاد و پارامترها، میتوانید به دیتاشیتهای عمومی سری
KF128 مراجعه کنید که معمولاً از سازندگان قطعات مقیاس مشابه در دسترس است. :contentReference[oaicite:12]{index=12}
