کانکتور XH-4P مادگی | اتصال مطمئن JST XH 4 پین

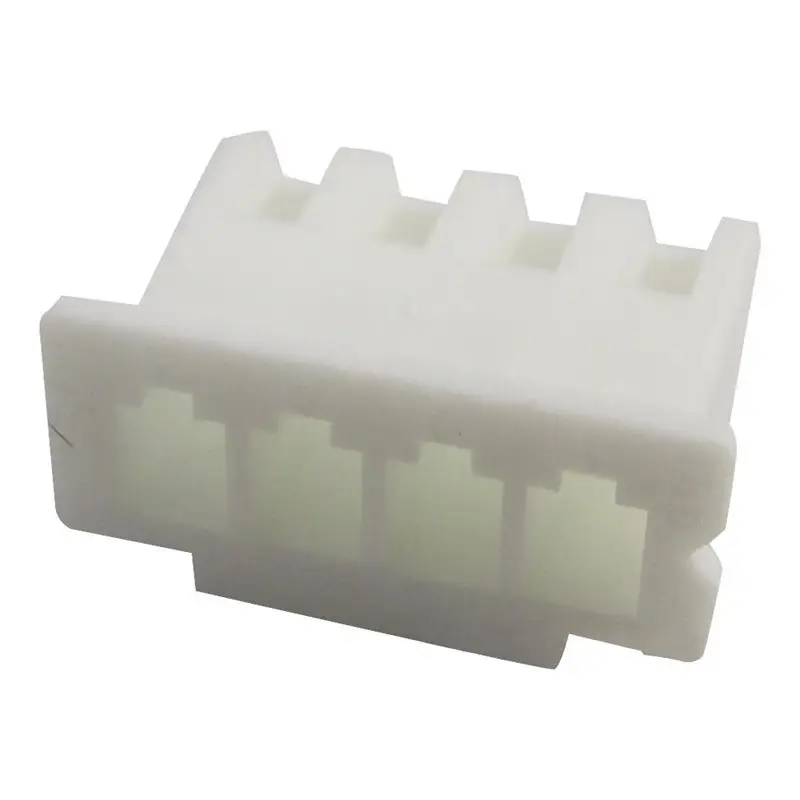

کانکتور XH-4P مادگی یک رابط الکتریکی استاندارد از خانواده کانکتورهای
JST XH است که برای اتصال سیم به برد (Wire-to-Board) در پروژههای الکترونیکی کاربرد گسترده دارد. این کانکتور با فاصله پایه 2.54 mm و ساختار ۴ پین، مناسب برای سیگنالها و خطوط تغذیه در بردهای PCB، سنسورها، باتریها یا ماژولهای خارجی است.
ویژگیهای فنی کانکتور XH-4P مادگی
- نوع: کانکتور مادگی (Female) استاندارد JST XH برای 4 پین
- فاصله پایه (Pitch): 2.5 mm – مناسب مدارهای PCB و پروتوتایپ
- ساختار: رابط کابل به برد (Wire-to-Board)
- ولتاژ کاری تا 250 ولت DC/AC و جریان تا حدود 3 آمپر در مدلهای استاندارد JST XH
- مقاومت تماس کم برای انتقال پایدار سیگنال یا تغذیه
- جنس بدنه: پلاستیک مقاوم (معمولاً PA 66) و کانکتورهای مسی با روکش قلع
- دامنه دمای کاری معمولاً بین −25 °C تا +85 °C
کاربردهای رایج
- اتصال سنسورها، ماژولها و باتریها به بردهای الکترونیکی
- مصارف وایرینگ در پروژههای آردوینو و بردهای لوگو
- اتصال خطوط تغذیه و سیگنالهای کمقدرت
- مدارهای DIY، رباتیک و ساخت پروتوتایپ
- بردهای PCB با نیاز به کانکتور قابل جفت شدن سریع
مزایای استفاده از کانکتور XH-4P مادگی
این کانکتورها به دلیل طراحی موج دار و استاندارد JST XH، اتصال مطمئن، جداسازی سریع و پایداری الکتریکی مناسب فراهم میکنند و برای پروژههای مبتنی بر سنسورها، ماژولهای ارتباطی و تغذیههای کمجریان گزینهای اقتصادی و قابل اعتماد هستند.
لینکهای داخلی مرتبط
- کانکتور VH-10P مادگی سیمدار
- کانکتور RJ-11 مادگی سیمدار
- میکروکنترلر STM32F103VGT6
- آیسی ULN2003 – درایور بارهای DC
- سایر کانکتورها و رابطها
منابع خارجی معتبر (دیتاشیت)
برای مشاهده مشخصات کامل، جداول ابعاد و پارامترهای فنی کانکتور سری JST XH، میتوانید دیتاشیت رسمی را از منابع الکترونیکی معتبر مطالعه کنید:
