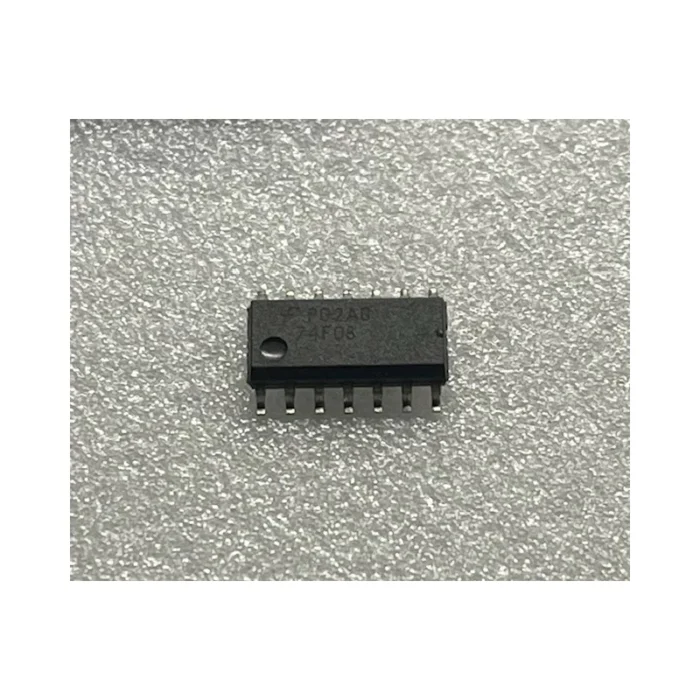

آی سی 74F08 چیست؟
آی سی 74F08 یک مدار مجتمع منطقی از خانواده TTL-Fast است که شامل چهار گیت AND مستقل دو ورودی میباشد. هر گیت وظیفه انجام عملیات منطقی AND را دارد و خروجی تنها زمانی “1” میشود که هر دو ورودی “1” باشند.
این آی سی به دلیل سرعت بالا (Fast TTL) در مدارهای دیجیتال با نیاز به تأخیر کم، پردازش سیگنال و سیستمهای منطقی کاربرد گسترده دارد.
ویژگیهای آی سی 74F08
- چهار گیت AND مستقل
- دو ورودی برای هر گیت
- خانواده TTL-Fast (سرعت بالا)
- ولتاژ کاری 5 ولت
- سازگار با مدارهای دیجیتال استاندارد
- تاخیر انتشار کم (Low Propagation Delay)
- پکیج DIP-14 یا SOIC
- مصرف توان مناسب برای مدارهای منطقی
نحوه عملکرد
گیت AND فقط زمانی خروجی “1” تولید میکند که هر دو ورودی آن در سطح منطقی HIGH باشند. در سایر حالتها خروجی LOW خواهد بود.
| ورودی A | ورودی B | خروجی |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
کاربردهای آی سی 74F08
مدارهای منطقی دیجیتال
برای اجرای عملیات AND در سیستمهای دیجیتال و کنترل منطقی استفاده میشود.
پردازش سیگنال
در مدارهای شرطیسازی سیگنال و گیتینگ سیگنال کاربرد دارد.
پروژههای آموزشی
برای آموزش منطق دیجیتال و طراحی مدارهای پایه استفاده میشود.
مدارهای کنترل صنعتی
در سیستمهای کنترلی و اتوماسیون صنعتی سبک استفاده میشود.
مدارهای کامپیوتری قدیمی
در ساختارهای منطقی و پردازش دیجیتال کلاسیک کاربرد دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | آی سی منطقی TTL-F |
| مدل | 74F08 |
| تعداد گیت | 4 گیت AND |
| ورودی هر گیت | 2 ورودی |
| ولتاژ کاری | 5V |
| خانواده | TTL Fast |
| پکیج | DIP-14 |
| کاربرد | منطق دیجیتال |
مزایای استفاده از 74F08
- سرعت بالای سوئیچینگ
- طراحی ساده مدارهای منطقی
- قابلیت استفاده در پروژههای آموزشی
- سازگاری با استاندارد TTL
- پایداری مناسب در مدارهای دیجیتال
لینکهای مرتبط
سوالات متداول
آیا 74F08 با 5 ولت کار میکند؟
بله، این آی سی برای تغذیه 5 ولت طراحی شده است.
آیا این آی سی قابل استفاده در پروژههای آموزشی است؟
بله، یکی از آی سیهای پایه برای آموزش منطق دیجیتال است.
تفاوت 74F08 با 74LS08 چیست؟
نسخه F سرعت بالاتری نسبت به LS دارد و برای کاربردهای سریعتر استفاده میشود.
