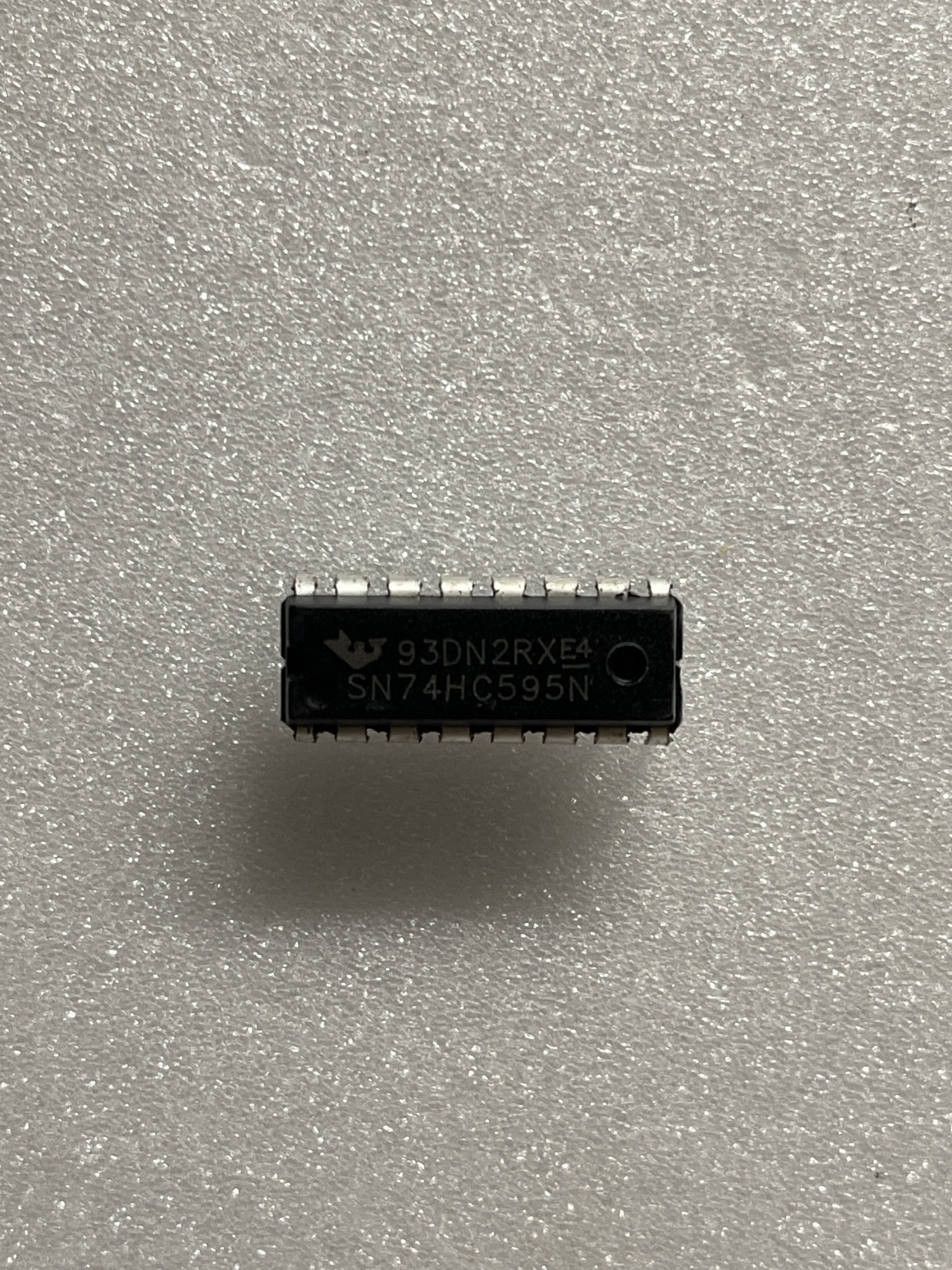

آیسی 74HC595 DIP – شیفت رجیستر 8 بیتی سریال-به-موازی
آیسی 74HC595 DIP یک شیفت رجیستر ۸ بیتی از خانواده 74HC است که دادههای ورودی سریال را به خروجیهای موازی ۸ بیتی تبدیل میکند. این تراشه با داشتن خروجیهای ۳-حالته و ولتاژ کاری گسترده، یکی از قطعات پرکاربرد در مدارهای دیجیتال، گسترش پایههای میکروکنترلرها و کنترل چندین LED یا خروجی از طریق چند پایه کم است.
ویژگیهای اصلی آیسی 74HC595 DIP
- شیفت رجیستر سریال-به-موازی ۸ بیتی برای افزایش خروجیها
- ولتاژ کاری: ۲ تا ۶ ولت
- خروجیهای ۳-حالته قابل استفاده در مدارهای دیجیتال
- مصرف توان پایین و کارکرد با منطق CMOS/TTL
- ساختار رجیستر شیفت و رجیستر نگهدارنده جداگانه با امکان آپدیت خروجی بهصورت همزمان
- محدوده دمای کاری معمولی از −40 تا +85 °C
- پکیج استاندارد DIP-16 مناسب نصب از نوع Through-Hole }
کاربردهای رایج
- افزایش تعداد خروجیهای میکروکنترلرها در پروژههای Arduino/MCU
- کنترل LEDها، نمایشگرها، سونسگمنتها و دیگر قطعات دیجیتال
- کنترل رله و بارهای کمقدرت در مدارهای دیجیتال
- گسترش ورودیها و خروجیهای GPIO در پروژههای embedded
- اتصال چند آیسی 74HC595 بهصورت زنجیرهای (Daisy Chain) برای افزایش خروجیها
نحوه عملکرد مختصر
این آیسی دادهها را بیت به بیت از ورودی سریال دریافت میکند و با هر پالس کلاک، دادهها را در رجیستر داخلی جابهجا مینماید. پس از پایان انتقال ۸ بیت، دادههای ثبتشده با یک پالس latch به رجیستر خروجی منتقل شده و به صورت ۸ خطوط موازی قابلدسترسی میشوند.
لینکهای داخلی مرتبط
- آیسی 74LS165 – شیفت رجیستر ورودی
- آیسی 74HC595 SMD – نسخه SMD
- میکروکنترلر STM32F103VGT6
- ماسفت CEB6030 – MOSFET قدرت
- قطعات دیجیتال و منطقی
منابع خارجی معتبر (دیتاشیت)
برای مشاهده مشخصات کامل فنی و جدول پینآوت آیسی 74HC595 میتوان دیتاشیت رسمی این قطعه را از سایت تولیدکننده مطالعه کرد:
