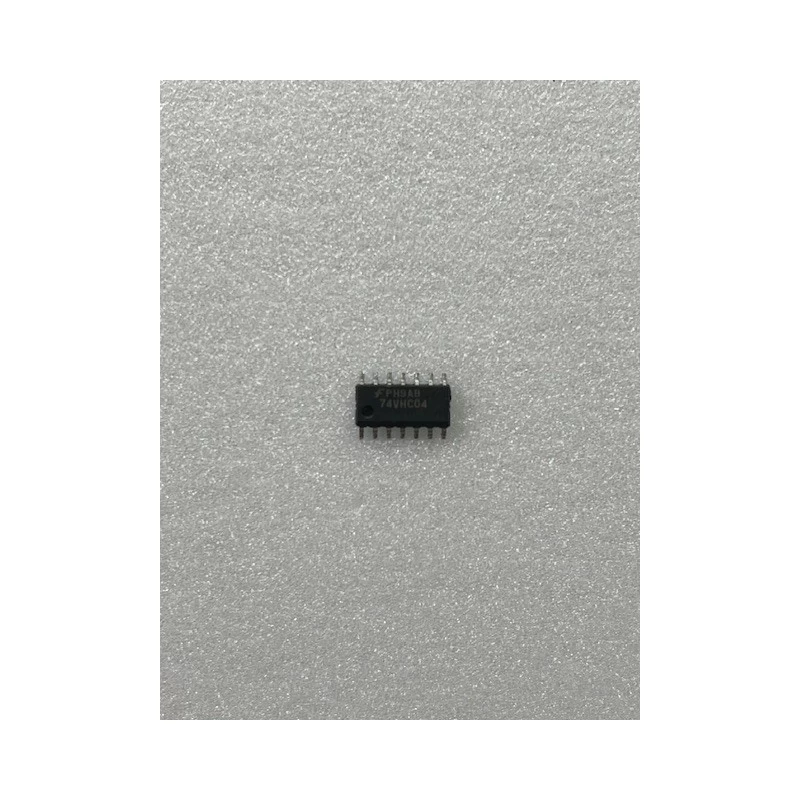

آیسی 74VHC04 چیست؟
آیسی 74VHC04 یک گیت منطقی Hex Inverter از خانواده VHC CMOS است که شامل 6 گیت NOT مستقل در یک پکیج میباشد. این آیسی برای معکوسکردن سیگنالهای دیجیتال در مدارات منطقی، سیستمهای میکروکنترلری، اسیلاتورها و مدارات پردازش دیجیتال استفاده میشود.
74VHC04 با استفاده از تکنولوژی CMOS پرسرعت طراحی شده و در مقایسه با سری HC دارای سرعت سوئیچینگ بالاتر، مصرف توان پایین و نویزپذیری مناسب است. این قطعه در مدارات TTL و CMOS قابل استفاده بوده و در پروژههای الکترونیکی، آردوینو، FPGA و طراحی بردهای دیجیتال کاربرد فراوانی دارد.
ویژگیهای آیسی 74VHC04
- دارای 6 گیت NOT مستقل
- تکنولوژی CMOS پرسرعت VHC
- سرعت سوئیچینگ بالا
- مصرف توان بسیار پایین
- ولتاژ کاری 2 تا 5.5 ولت
- سازگار با TTL و CMOS
- نویزپذیری مناسب
- دارای حفاظت ESD داخلی
- مناسب مدارات منطقی دیجیتال
- پکیج DIP-14 و SMD
کاربردهای 74VHC04
مدارات منطقی دیجیتال
این آیسی برای معکوسکردن سیگنالهای دیجیتال در مدارات منطقی و پردازش داده استفاده میشود.
ساخت اسیلاتور و Clock
از 74VHC04 در طراحی اسیلاتورهای کریستالی و RC Oscillator نیز استفاده میشود.
پروژههای میکروکنترلری
در پروژههای AVR، آردوینو، FPGA و سیستمهای Embedded برای Buffer و Inverter کاربرد دارد.
مشخصات فنی آیسی 74VHC04
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Hex Inverter |
| تعداد گیت | 6 عدد |
| نوع منطق | CMOS VHC |
| ولتاژ کاری | 2V تا 5.5V |
| تاخیر انتشار | حدود 3.8ns |
| جریان مصرفی | حدود 2µA |
| جریان خروجی | ±8mA |
| پکیج | DIP-14 / SOP-14 / TSSOP |
مزایای استفاده از 74VHC04
- سرعت عملکرد بالا
- مصرف توان پایین
- پایداری مناسب در مدارات دیجیتال
- سازگاری با سطوح منطقی TTL
- مناسب طراحی اسیلاتور
- ابعاد کوچک و اقتصادی
- کاربرد گسترده در پروژههای دیجیتال
لینکهای مرتبط
سوالات متداول
آیسی 74VHC04 چه کاربردی دارد؟
این آیسی برای معکوسکردن سیگنالهای دیجیتال در مدارات منطقی، اسیلاتور و پروژههای میکروکنترلری استفاده میشود.
تفاوت 74VHC04 و 74HC04 چیست؟
سری VHC سرعت بالاتر و عملکرد بهتری نسبت به HC داشته و با سطوح TTL سازگاری بیشتری دارد.
آیا 74VHC04 مناسب اسیلاتور کریستالی است؟
بله، این قطعه در طراحی اسیلاتورهای کریستالی و RC Oscillator کاربرد فراوانی دارد.
ولتاژ کاری 74VHC04 چقدر است؟
این آیسی معمولاً در بازه 2 تا 5.5 ولت کار میکند.
