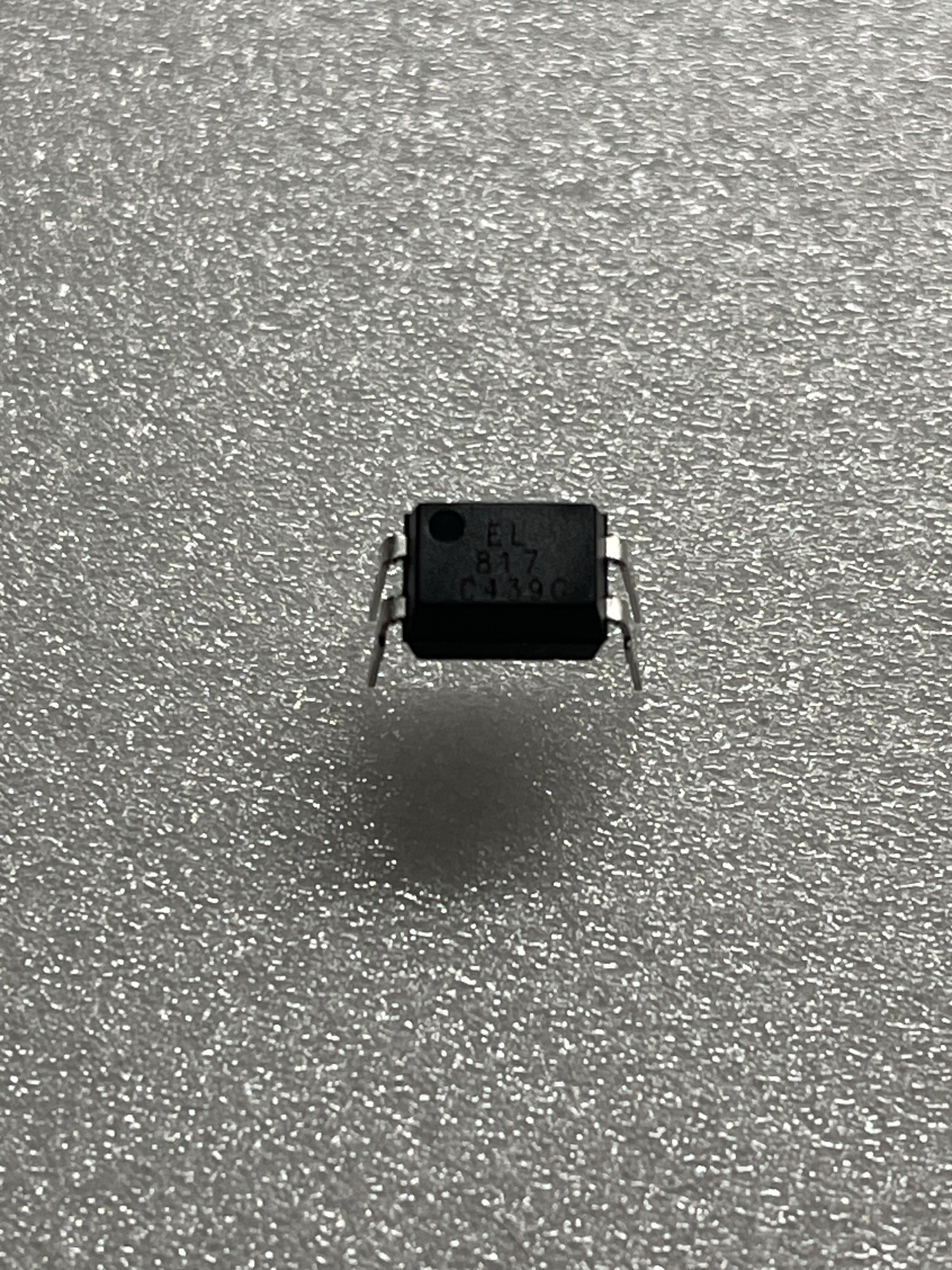

اپتوکوپلر EL817 چیست؟
اپتوکوپلر EL817 یک فتوکوپلر (Photocoupler) پرکاربرد با خروجی فوتوترانزیستور است که برای ایزولاسیون الکتریکی بین دو بخش مدار استفاده میشود. این قطعه شامل یک LED مادون قرمز و یک فوتوترانزیستور داخلی بوده که سیگنال را بدون اتصال مستقیم الکتریکی منتقل میکند.
اپتوکوپلر EL817 در منابع تغذیه سوئیچینگ، PLC، مدارات میکروکنترلری، تجهیزات صنعتی، اینورتر، شارژر و سیستمهای کنترلی کاربرد گستردهای دارد. این قطعه به دلیل قیمت مناسب، عملکرد پایدار و ایزولاسیون بالا یکی از رایجترین اپتوکوپلرهای مورد استفاده در صنعت الکترونیک محسوب میشود.
ویژگیهای اپتوکوپلر EL817
- اپتوکوپلر تک کاناله
- خروجی فوتوترانزیستور
- ولتاژ ایزولاسیون 5000Vrms
- پکیج DIP-4
- CTR بین 50 تا 600 درصد
- مناسب پاور سوئیچینگ
- مصرف توان پایین
- ابعاد کوچک و نصب آسان
- مناسب PLC و کنترل صنعتی
- ایزولاسیون مناسب بین بخش قدرت و فرمان
کاربردهای EL817
منابع تغذیه سوئیچینگ
این اپتوکوپلر در فیدبک پاورهای سوئیچینگ و منابع تغذیه SMPS برای انتقال ایمن سیگنال استفاده میشود.
مدارات میکروکنترلری
EL817 برای ایزولهکردن آردوینو، AVR، ESP32 و سایر میکروکنترلرها از بخش قدرت و ولتاژ بالا کاربرد دارد.
تجهیزات صنعتی و PLC
در تجهیزات اتوماسیون صنعتی، PLC، اینورتر و سیستمهای کنترلی جهت حذف نویز و افزایش ایمنی مدار استفاده میشود.
مشخصات فنی اپتوکوپلر EL817
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Photocoupler / Optocoupler |
| تعداد کانال | 1 Channel |
| نوع خروجی | Photo Transistor |
| ولتاژ ایزولاسیون | 5000Vrms |
| CTR | 50% تا 600% |
| حداکثر ولتاژ خروجی | 35V |
| حداکثر جریان خروجی | 50mA |
| پکیج | DIP-4 |
مزایای استفاده از EL817
- ایزولاسیون مطمئن مدار
- کاهش نویز و تداخل
- افزایش ایمنی بخش کنترل
- مناسب مدارات صنعتی
- قیمت اقتصادی
- دسترسی و جایگزینی آسان
- پایداری مناسب در کارکرد طولانی
لینکهای مرتبط
سوالات متداول
اپتوکوپلر EL817 چه کاربردی دارد؟
این قطعه برای ایزولاسیون الکتریکی و انتقال سیگنال در پاور سوئیچینگ، PLC، اینورتر و مدارات میکروکنترلری استفاده میشود.
آیا EL817 مشابه PC817 است؟
بله، EL817 و PC817 عملکرد بسیار مشابهی دارند و در بسیاری از مدارات قابل جایگزینی هستند.
ولتاژ ایزولاسیون EL817 چقدر است؟
این اپتوکوپلر دارای ولتاژ ایزولاسیون حدود 5000Vrms میباشد.
تفاوت EL817A/B/C/D چیست؟
تفاوت این مدلها در مقدار CTR یا Current Transfer Ratio است که بسته به کاربرد مدار انتخاب میشوند.
