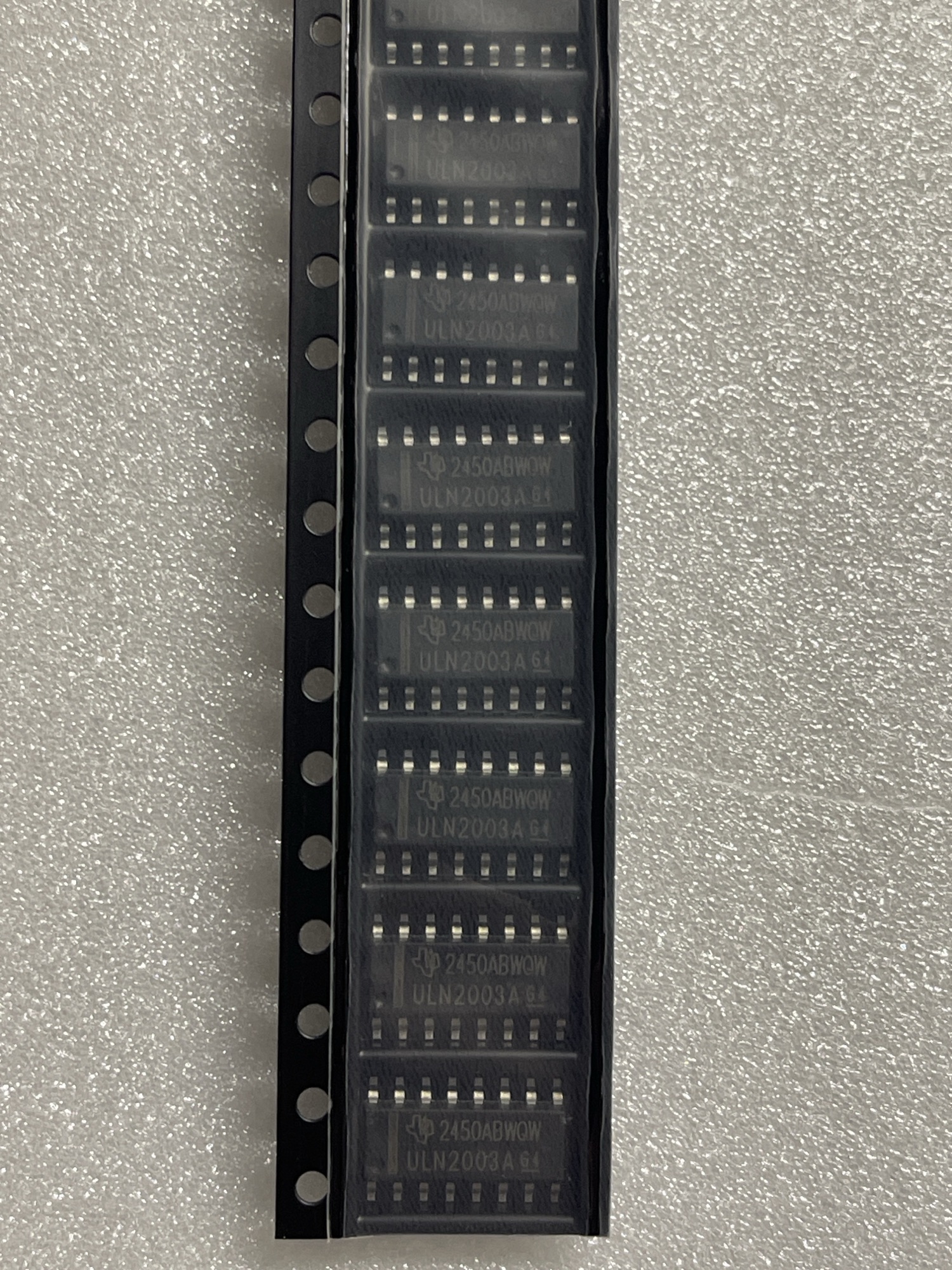

آیسی ULN2003 (و انواع مشابه مانند ULN2003A) از خانواده آرایههای درلینگتون با ولتاژ بالا و جریان قابل توجه است که شامل هفت زوج ترانزیستور NPN در هر بسته میشود. هر خروجی دارای دیود سرکوب (fly-back diode) داخلی است که امکان راهاندازی بارهای القایی مانند رله، موتور گامدار، لامپفیلامنت یا LED را فراهم میسازد.
ویژگیهای برجسته آیسی ULN2003 شامل:
-
جریان خروجی هر کانال تا ۵۰۰ mA، و峰 امکان 600 mA برای پالس کوتاه.
-
ولتاژ تحمل خروجی تا ۵۰ ولت برای هر کانال.
-
ورودیهای سازگار با لوجیک TTL/CMOS در نوع ULN2003 (۵ V)؛
-
بستهبندیهای مختلف مانند DIP-16، SO-16، TSSOP-16 برای انعطاف طراحی.
-
خروجیها قابلیت موازی شدن دارند تا جریانهای بیشتر را تأمین کنند.
این قطعه بهویژه برای کاربردهایی مانند درایو رله، موتور DC یا گامدار، نمایشگر LED، لامپ فیلامنت، و بهکارگیری در مدارات منطقی که نیاز به درایو بار دارند، بسیار مناسب است.
