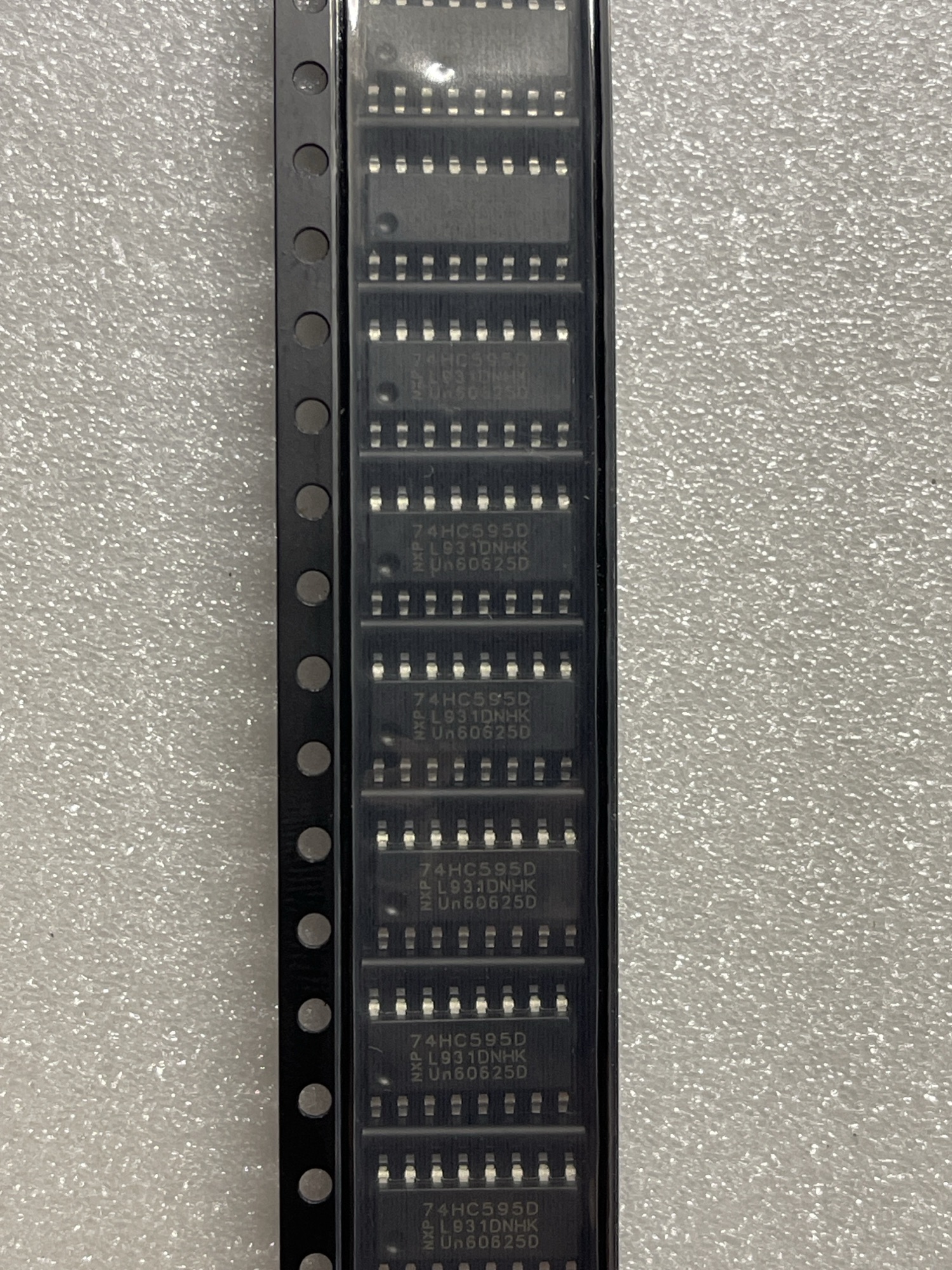

آیسی 74HC595 SMD – شیفت رجیستر 8 بیتی سریال‑به‑موازی
آیسی 74HC595 SMD یک شیفت رجیستر ۸ بیتی از خانواده 74HC در پکیج سطحنشین (SMD) است که دادههای ورودی سریال را به خروجیهای موازی تبدیل میکند. این آیسی با داشتن خروجیهای ۳‑حالته و منطق CMOS عملکرد پایدار و مصرف توان پایین دارد و برای افزایش پایههای خروجی میکروکنترلرها، کنترل LEDها، سونسگمنتها و دیگر خروجیهای دیجیتال مناسب است.
مشخصات فنی آیسی 74HC595 SMD
- شیفت رجیستر سریال‑به‑موازی ۸ بیتی برای افزایش خروجیها
- ولتاژ کاری: ۲ تا ۶ ولت مناسب برای منطق CMOS
- خروجیهای ۳‑حالته قابل فعال/غیرفعال شدن
- مصرف توان پایین و پاسخ سریع
- عملکرد پایدار در دمای محیط معمولی
- پکیج SMD برای مونتاژ بردهای سطحنشین
کاربردهای رایج
- افزایش تعداد خروجیهای GPIO در پروژههای Arduino/MCU
- کنترل LEDها، ماتریسها و نمایشگرها
- راهاندازی سونسگمنتها با حداقل پین
- مدارهای دیجیتال با تعداد خروجی زیاد
- زنجیرهسازی چند 74HC595 برای تعداد خروجیهای بیشتر
عملکرد مختصر آیسی 74HC595 SMD
این IC دادههای سریال را از ورودی گرفته و با هر پالس کلاک، آنها را در رجیستر داخلی جابهجا میکند. پس از دریافت ۸ بیت، با استفاده از پالس latch دادهها به خروجیهای موازی ارسال میشوند که امکان کنترل چندین خروجی با کمترین پین از میکروکنترلر را فراهم میکند.
