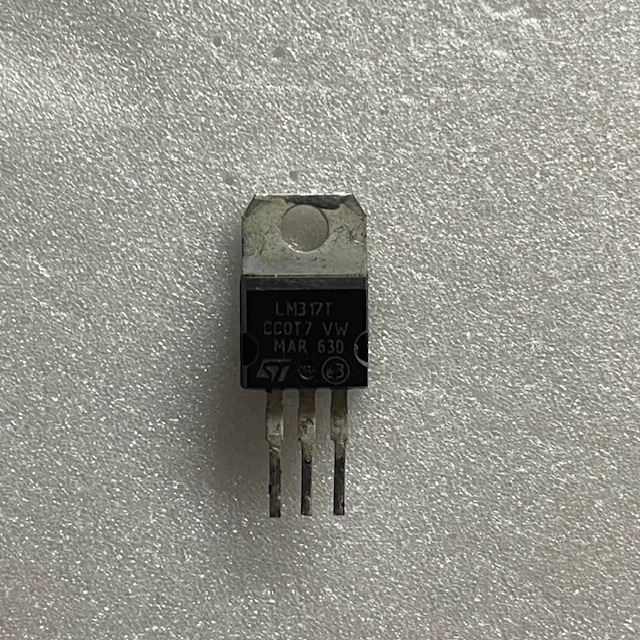

آیسی LM317T – رگولاتور ولتاژ قابل تنظیم
آیسی LM317T یک رگولاتور ولتاژ قابل تنظیم (Adjustable Voltage Regulator) از نوع مثبت است که در پکیج TO-220 ارائه میشود. این آیسی امکان تنظیم ولتاژ خروجی در بازه 1.2 ولت تا 37 ولت را فراهم کرده و میتواند تا حدود 1.5 آمپر جریان خروجی را (با خنککاری مناسب) تأمین کند. تنظیم ولتاژ خروجی در LM317T تنها با استفاده از دو مقاومت خارجی انجام میشود که این ویژگی باعث شده این آیسی گزینهای بسیار محبوب برای طراحی منابع تغذیه قابل تنظیم و مدارهای کنترلی باشد. همچنین حفاظت داخلی در برابر اضافهجریان و افزایش دما، ایمنی و پایداری عملکرد این قطعه را تضمین میکند.
مشخصات فنی LM317T
- نوع رگولاتور: ولتاژ مثبت قابل تنظیم
- ولتاژ خروجی: 1.2V تا 37V
- جریان خروجی: حداکثر 1.5A
- پکیج: TO-220
- دارای محافظت حرارتی و اضافهجریان
کاربردها
- ساخت منبع تغذیه آزمایشگاهی و قابل تنظیم
- تأمین ولتاژ برای میکروکنترلرها
- شارژر باتری با کنترل ولتاژ و جریان
- مدارهای الکترونیک صنعتی و آموزشی
نکات طراحی
- استفاده از خازن در ورودی و خروجی برای کاهش ریپل و نویز توصیه میشود.
- در جریانهای بالا، استفاده از هیتسینک الزامی است.
- مسیرهای تغذیه روی PCB باید پهن و کوتاه طراحی شوند.
برای مشاهده مشخصات کامل الکتریکی، نمودارها و فرمولهای دقیق طراحی،حتماً به دیتاشیت رسمی آیسی LM317T
مراجعه کنید.
