🧠 معرفی ULN2803
آیسی ULN2803 یک درایور دارلینگتون ۸ کاناله است که برای راهاندازی بارهای جریان بالا توسط میکروکنترلرها (مثل Arduino، AVR، PIC، STM32 و غیره) استفاده میشود. هر کانال این آیسی قادر است جریان تا حدود ۵۰۰ میلیآمپر را سوئیچ کند و برای کاربردهایی مانند کنترل رله، موتور DC کوچک، LEDهای پرقدرت و نمایشگرها مناسب است.
⚙️ ویژگیهای اصلی
-
تعداد کانالها: ۸ عدد
-
نوع ترانزیستور: دارلینگتون (Darlington Pair)
-
ولتاژ کاری ورودی: ۵ ولت منطقی TTL/CMOS
-
ولتاژ خروجی (حداکثر): تا ۵۰ ولت
-
جریان خروجی هر کانال: تا ۵۰۰mA
-
جریان کلی مجموع: حداکثر ۲٫۵ آمپر
-
دیود محافظ داخلی (Flyback Diode) برای بارهای سلفی
-
مناسب برای: کنترل رله، سونسگمنت، موتور DC، LED ماتریسی، بیزر و غیره
-

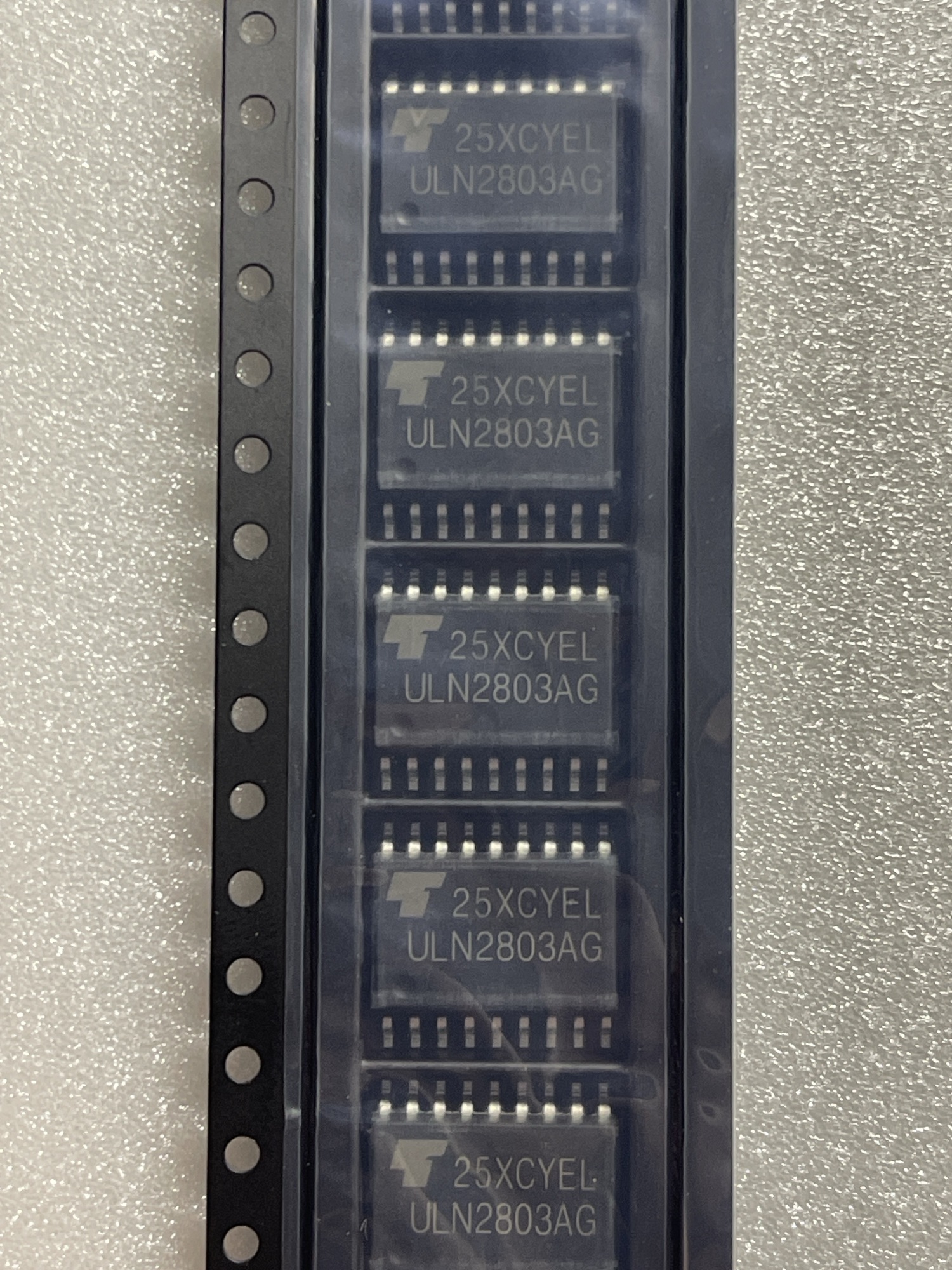

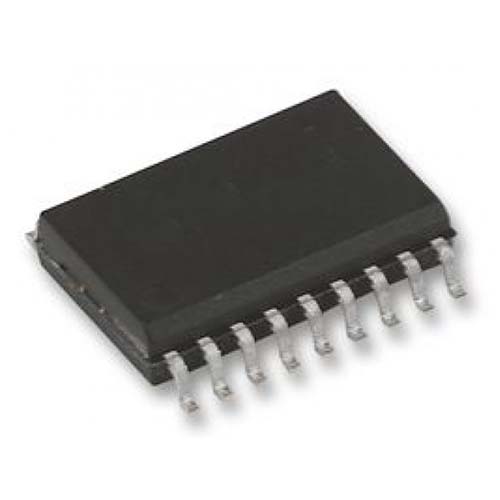

نوع بستهبندی: SOIC-18 (نسخه SMD) یا DIP-18 (نسخه پایهدار)
🔋 کاربردها
-
راهاندازی رلهها و سولونوئیدها
-
کنترل موتورهای DC کوچک
-
درایور LEDهای پرقدرت یا ماتریسی
-
کنترل خروجی در پروژههای آردوینو
-
واسط خروجی برای PLC یا بردهای کنترل صنعتی
🧰 نکات طراحی و استفاده
-
ورودیها مستقیماً به پورتهای میکروکنترلر متصل میشوند.
-
دیودهای داخلی ULN2803 از آسیبدیدن تراشه هنگام سوئیچ بارهای القایی جلوگیری میکنند.
-
پایه COM باید به ولتاژ تغذیه بار (مثلاً +12V یا +24V) متصل شود.
-
برای بارهای بالای 500mA میتوان از چند کانال موازی استفاده کرد.
