خرید ماسفت IRF3205

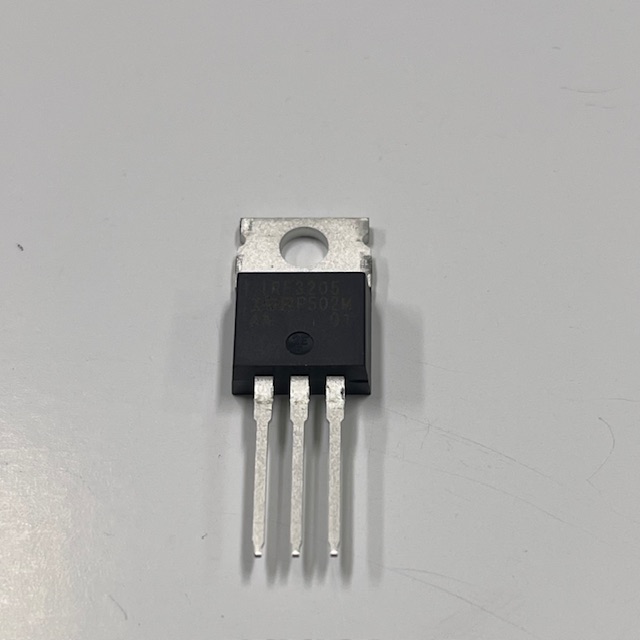

ماسفت IRF3205 یک ترانزیستور قدرت از نوع N-Channel MOSFET است که به دلیل مقاومت روشن بسیار پایین (RDS(on))، قابلیت تحمل جریان بالا و سرعت سوئیچینگ مناسب، در انواع مدارهای قدرت و الکترونیک صنعتی مورد استفاده قرار میگیرد. این قطعه یکی از محبوبترین ماسفتهای خانواده IRF بوده و در اینورترها، UPS، درایور موتور، شارژرهای صنعتی و مبدلهای DC-DC کاربرد فراوانی دارد.
برای مشاهده سایر قطعات مشابه میتوانید از دستهبندی
ماسفت
بازدید نمایید.
ویژگیهای ماسفت IRF3205
- ماسفت قدرت N-Channel
- ولتاژ Drain-Source تا 55 ولت
- جریان خروجی تا 110 آمپر
- مقاومت روشن بسیار پایین 8mΩ
- سرعت سوئیچینگ بالا
- قابلیت تحمل دمای کاری تا 175 درجه سانتیگراد
- پکیج TO-220
- مناسب کاربردهای قدرت و صنعتی
کاربردهای IRF3205
اینورتر و UPS
این ماسفت یکی از قطعات پرکاربرد در طراحی اینورترهای DC به AC و منابع تغذیه بدون وقفه (UPS) است.
کنترل دور موتور
در مدارهای PWM برای کنترل سرعت موتورهای DC و موتورهای براشدار کاربرد گستردهای دارد.
مبدلهای DC-DC
به دلیل مقاومت روشن پایین، تلفات توان کمی داشته و برای مبدلهای سوئیچینگ بسیار مناسب است.
منابع تغذیه سوئیچینگ
در طراحی SMPS، شارژرهای صنعتی و منابع تغذیه قدرت استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | IRF3205 |
| نوع ماسفت | N-Channel |
| حداکثر ولتاژ Drain-Source (VDS) | 55V |
| حداکثر جریان Drain (ID) | 110A |
| مقاومت روشن RDS(on) | 8mΩ |
| حداکثر ولتاژ Gate-Source | ±20V |
| پکیج | TO-220AB |
| دمای کاری | -55°C تا +175°C |
مزایای استفاده از IRF3205
- تحمل جریان بسیار بالا
- تلفات حرارتی پایین
- راندمان بالا در مدارهای سوئیچینگ
- مناسب طراحی اینورتر و UPS
- قیمت مناسب و دسترسی آسان
- قابلیت موازیسازی در مدارهای قدرت
نکات مهم طراحی
اگرچه IRF3205 با ولتاژ گیت 5 ولت تا حدی روشن میشود، اما برای دستیابی به کمترین مقاومت روشن و بیشترین راندمان معمولاً به ولتاژ گیت حدود 10 ولت نیاز دارد. در کاربردهای مبتنی بر میکروکنترلر بهتر است از درایور گیت یا ماسفتهای Logic Level استفاده شود. :contentReference[oaicite:2]{index=2}
برای افزایش طول عمر قطعه در جریانهای بالا، استفاده از هیتسینک مناسب و طراحی صحیح مسیرهای جریان روی PCB ضروری است. :contentReference[oaicite:3]{index=3}
برای تکمیل طراحی مدار میتوانید از دستهبندی
دیود
و
آی سی
نیز بازدید نمایید.
جهت مطالعه دیتاشیت رسمی این قطعه میتوانید به منبع زیر مراجعه کنید:
IRF3205 Datasheet
سوالات متداول
آیا IRF3205 برای آردوینو مناسب است؟
به صورت مستقیم قابل استفاده است اما برای عملکرد ایدهآل و کاهش تلفات بهتر است از درایور گیت استفاده شود.
حداکثر جریان IRF3205 چقدر است؟
طبق دیتاشیت تا 110 آمپر را پشتیبانی میکند، اما مقدار عملی به شرایط خنکسازی و طراحی مدار بستگی دارد.
IRF3205 در چه مدارهایی استفاده میشود؟
اینورترها، UPS، کنترل دور موتور، مبدلهای DC-DC، منابع تغذیه سوئیچینگ و انواع مدارهای قدرت.
