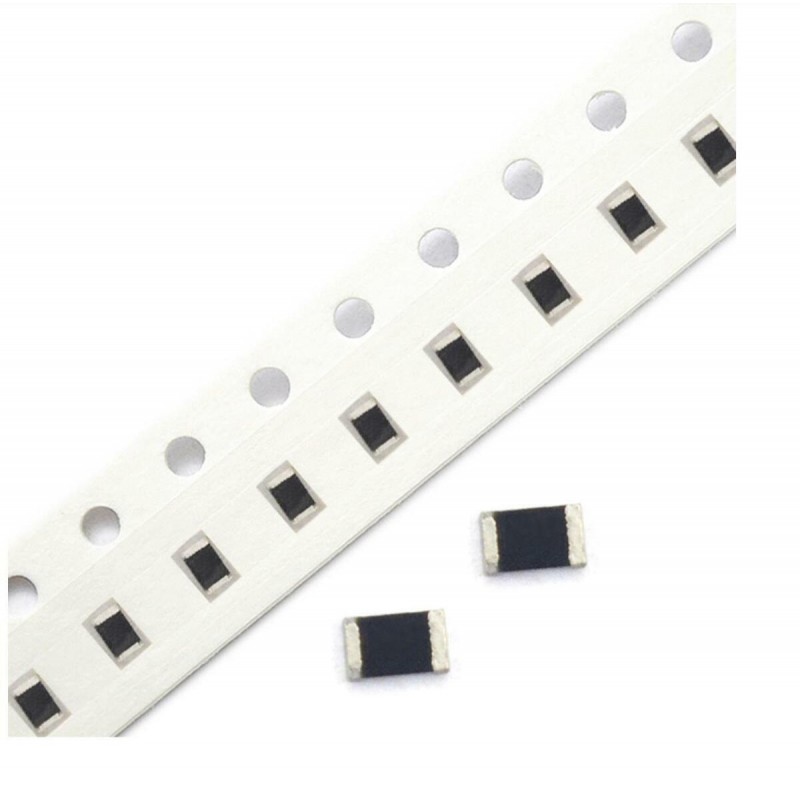

مقاومت SMD 1K 1% 0603 – مقاومت تراشهای سطحنشین دقیق
مقاومت SMD 1K 1% 0603 یک مقاومت تراشهای سطحنشین (SMD) با مقدار
۱ کیلو اهم (1KΩ) و تلرانس دقیق ±۱٪ در بستهبندی استاندارد 0603 عرضه میشود.
این مقاومتها برای کاربردهایی که نیاز به دقت بالاتر نسبت به مقاومتهای عمومی دارند مناسب هستند و در طراحیهای الکترونیکی SMD کاربرد گستردهای دارند.
مشخصات فنی مقاومت SMD 1K 1% 0603
- مقدار مقاومت: 1 کیلو اهم (1KΩ) — مقدار متداول در بسیاری از مدارهای الکترونیکی
- تلرانس: ±۱٪ — دقت بالاتر نسبت به مقاومتهای ±۵٪
- پکیج: 0603 (ابعاد ~1.55 × 0.80 mm) — مناسب برای بردهای SMD
- نوع: مقاومت SMD (Surface Mount)
- فناوری: فیلم ضخیم (Thick Film) — متداول در مقاومتهای SMD
- توان نامی: ~۰٫۱ تا ۰٫۲۵ وات بسته به نمونه تولیدکننده
- دمای کاری: ~−۵۵ °C تا +۱۵۵ °C — مناسب کاربردهای عمومی صنعتی
- ولتاژ کاری: حدود ۷۵V — مناسب برای اغلب مدارهای سیگنال و دیجیتال
کاربردهای رایج
- تقسیم ولتاژ، فیدبک و شبکههای مقاومتی در مدارهای آنالوگ و دیجیتال
- حساسیت تعیین سطح سیگنال در میکروکنترلرها و بردهای کنترلی
- تنظیم ورودی/خروجی در طراحیهای SMD
- سنسورها و تقویتکنندهها که نیاز به مقاومتهای دقیق دارند
- بردهای صنعتی با چگالی بالا و کاربردهای دقیق الکترونیکی
چرا از مقاومت SMD 1K 1% 0603 استفاده میشود؟
مقاومتهای با تلرانس ±۱٪ نسبت به مقاومتهای عمومی ±۵٪ دقت بیشتری در تعیین مقدار واقعی مقاومت دارند، که در بسیاری از
مدارها مانند تقسیم ولتاژ، فیدبک تقویتکنندهها و مدارهای حسگر ضروری است. همچنین پکیج 0603 کمک میکند تا فضا در
بردهای SMD بهینه شود.
لینکهای داخلی مرتبط
منبع خارجی معتبر (مشخصات استاندارد)
برای مشاهده اطلاعات دقیقتر درباره مقاومتهای تراشهای SMD 1K 1% در پکیج 0603 مانند ابعاد، توان و تلرانس میتوانی مرجع زیر را ببینی:
