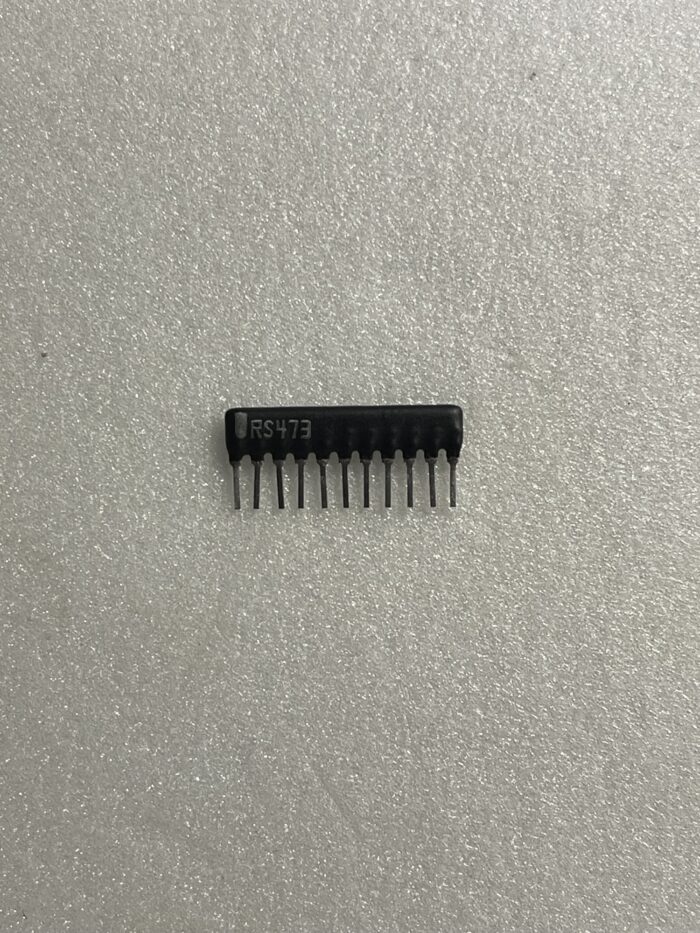

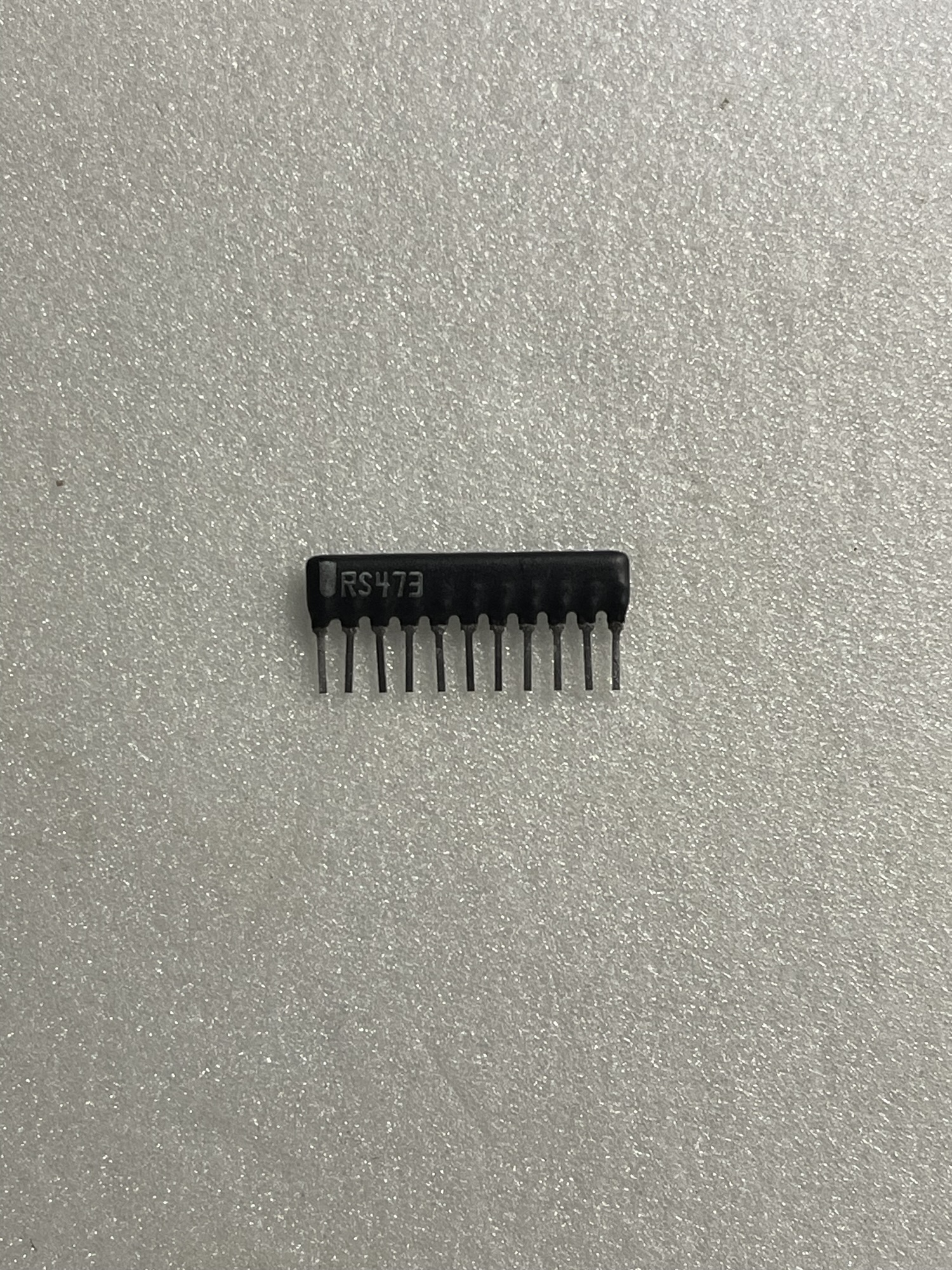

مقاومت آرایهای پایه مشترک 47K 11PIN چیست؟
مقاومت آرایهای پایه مشترک 47K 11PIN یا Resistor Network مجموعهای از چند مقاومت 47 کیلو اهم در یک پکیج مجتمع است که یک سر تمامی مقاومتها به یک پایه مشترک متصل شدهاند. این نوع قطعات برای کاهش تعداد مقاومتهای مجزا روی برد، صرفهجویی در فضای PCB و افزایش سرعت مونتاژ طراحی شدهاند.
در مدل 11 پایه معمولاً 10 پایه خروجی و یک پایه مشترک وجود دارد که شامل 10 مقاومت 47 کیلو اهم متصل به یک باس مشترک است. این ساختار در مدارهای دیجیتال، میکروکنترلری، مخابراتی و صنعتی بسیار پرکاربرد است.
ویژگیهای مقاومت آرایهای 47K 11PIN
- مقدار هر مقاومت: 47KΩ
- دارای پایه مشترک (Common Pin)
- پکیج SIP-11 یا DIP-11
- کاهش فضای اشغالشده روی برد
- کاهش تعداد قطعات مونتاژی
- افزایش سرعت مونتاژ PCB
- مناسب برای مدارهای دیجیتال
- پایداری و دقت مناسب
- نصب آسان Through Hole
- قیمت اقتصادی و کاربرد گسترده
کاربردهای مقاومت شبکهای 47K 11PIN
مدارهای میکروکنترلری
برای ایجاد مقاومتهای Pull-Up و Pull-Down در پورتهای ورودی و خروجی میکروکنترلرها استفاده میشود.
نمایشگرهای LCD و LED
جهت بایاس خطوط دیتا و کنترل سیگنالهای دیجیتال در نمایشگرها کاربرد دارد.
باسهای داده و ارتباطی
در خطوط دیتا و پروتکلهای ارتباطی برای تثبیت سطح منطقی سیگنالها استفاده میشود.
مدارات FPGA و CPLD
برای مدیریت ورودیها و جلوگیری از شناور شدن خطوط منطقی کاربرد دارد.
تجهیزات صنعتی
در PLC، تجهیزات اتوماسیون، سیستمهای کنترلی و بردهای صنعتی مورد استفاده قرار میگیرد.
مشخصات فنی مقاومت آرایهای 47K 11PIN
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Resistor Network |
| ساختار | Bussed / Common Pin |
| مقدار هر مقاومت | 47KΩ |
| تعداد پایه | 11Pin |
| تعداد مقاومت داخلی | 10 عدد |
| نوع نصب | Through Hole |
| پکیج | SIP-11 / DIP-11 |
| کاربرد اصلی | Pull-Up و Pull-Down |
مزایای استفاده از مقاومت آرایهای پایه مشترک
- کاهش فضای اشغالشده روی PCB
- افزایش سرعت مونتاژ
- کاهش تعداد قطعات
- بهبود ظاهر و نظم برد
- افزایش قابلیت اطمینان مدار
- سهولت طراحی و تعمیرات
- مناسب برای تولید انبوه
لینکهای مرتبط
- مقاومت آرایهای 47K 16PIN
- میکروکنترلر ATTINY26-16PU
- آی سی MAX485
- آی سی ADM485
- آی سی 74VHC04
- انواع مقاومت
سوالات متداول
مقاومت آرایهای پایه مشترک چیست؟
مجموعهای از چند مقاومت در یک پکیج است که یک سر تمامی مقاومتها به یک پایه مشترک متصل شدهاند.
چند مقاومت داخل این قطعه وجود دارد؟
در مدل 11 پایه معمولاً 10 مقاومت 47 کیلو اهم با یک پایه مشترک وجود دارد.
کاربرد اصلی مقاومت آرایهای 47K چیست؟
برای ایجاد شبکههای Pull-Up و Pull-Down در مدارهای دیجیتال، میکروکنترلری و مخابراتی استفاده میشود.
مزیت استفاده از مقاومت شبکهای نسبت به مقاومت تکی چیست؟
کاهش فضای PCB، کاهش تعداد قطعات، افزایش سرعت مونتاژ و بهبود نظم طراحی مدار.
