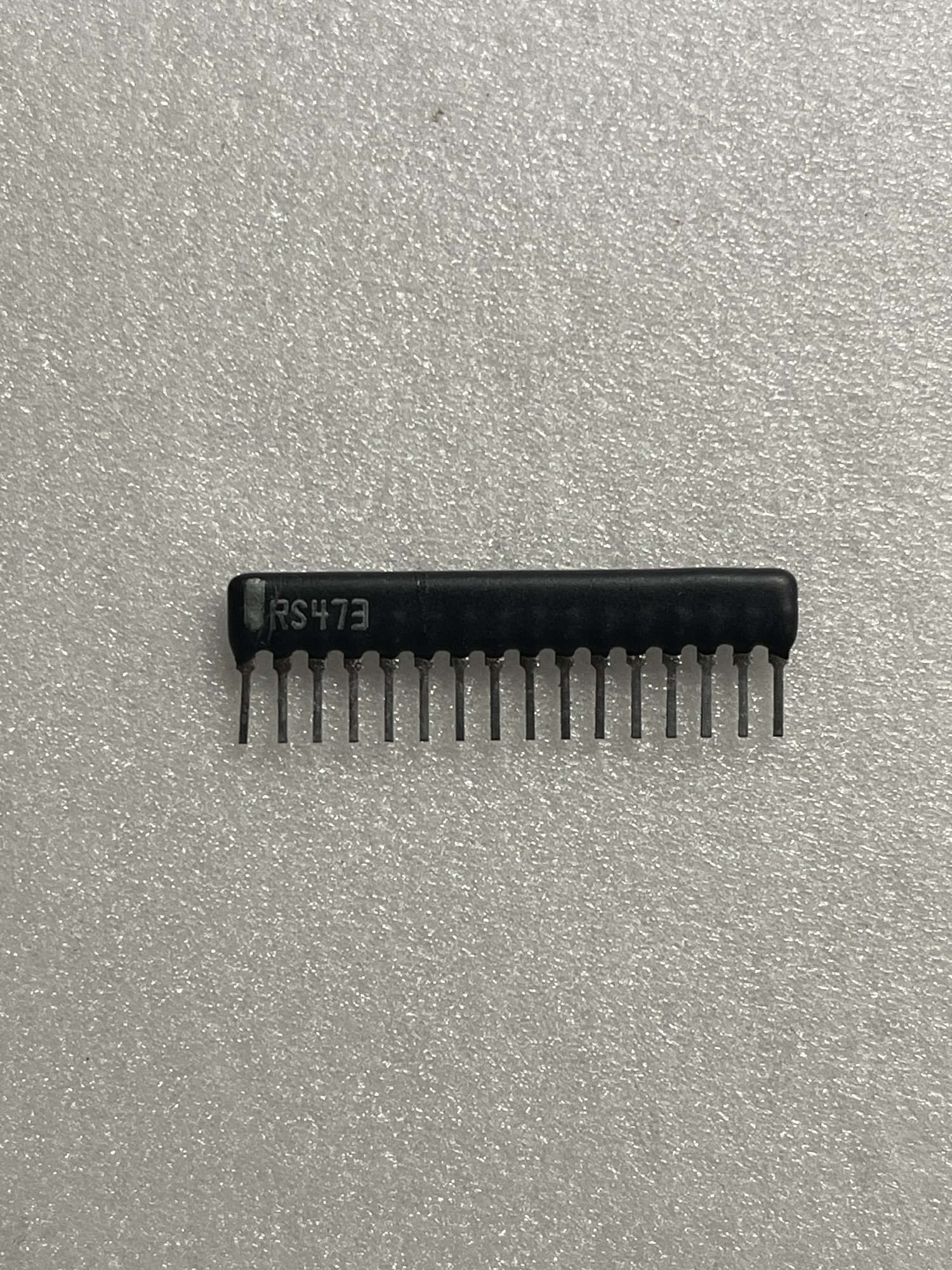

مقاومت آرایهای پایه مشترک 47K 16PIN چیست؟

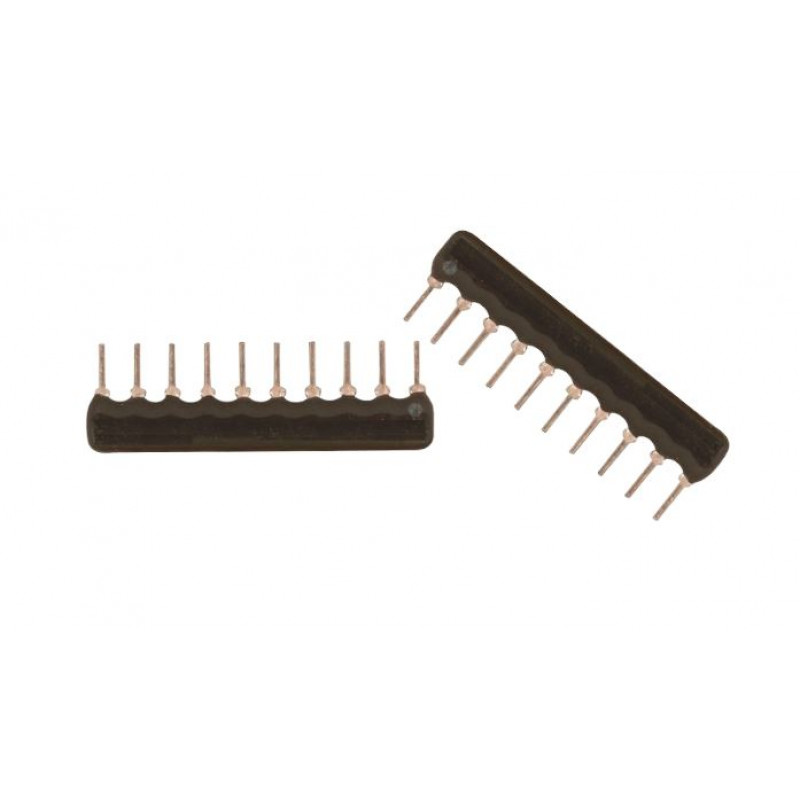

مقاومت آرایهای پایه مشترک 47K با پکیج 16 پایه (DIP-16) مجموعهای از چند مقاومت 47 کیلو اهم است که یک سر تمامی مقاومتها به یک پایه مشترک متصل شدهاند. این نوع قطعات برای کاهش تعداد قطعات روی برد، افزایش سرعت مونتاژ و صرفهجویی در فضای PCB طراحی شدهاند.

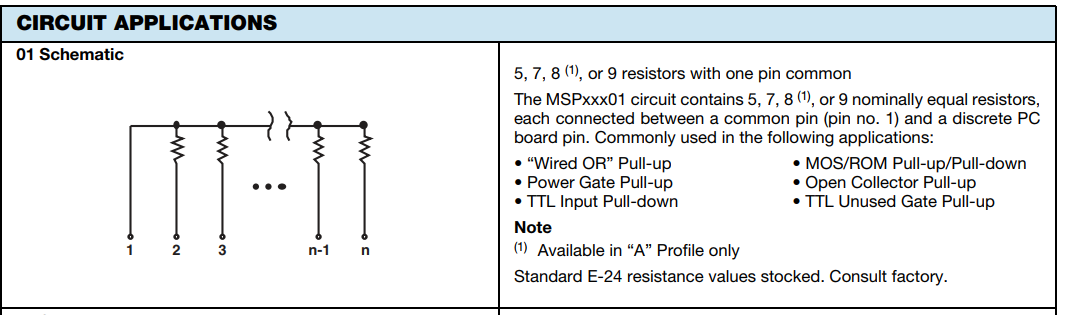

در مدلهای متداول 16 پایه، معمولاً 8 مقاومت 47 کیلو اهم در یک پکیج مجتمع قرار گرفتهاند که یک سمت آنها به پایه مشترک متصل است. این ساختار در مدارات دیجیتال برای ایجاد شبکههای Pull-Up و Pull-Down بسیار پرکاربرد است.
ویژگیهای مقاومت آرایهای 47K 16PIN
- مقدار مقاومت هر شاخه: 47KΩ
- پکیج DIP-16
- دارای پایه مشترک (Bussed Network)
- کاهش تعداد قطعات روی برد
- نصب آسان به صورت Through Hole
- مناسب برای مدارات دیجیتال
- افزایش نظم طراحی PCB
- کاهش زمان مونتاژ
- پایداری بالا
- صرفهجویی در فضای مدار
کاربردهای مقاومت شبکهای 47K
مدارات میکروکنترلری
برای پیادهسازی مقاومتهای Pull-Up و Pull-Down در خطوط ورودی و خروجی میکروکنترلرها استفاده میشود.
نمایشگرهای LCD
در مدارات راهاندازی LCD و ماژولهای نمایشی جهت بایاس و تثبیت سیگنال کاربرد دارد.
باسهای داده
برای بایاس خطوط دیتا در سیستمهای دیجیتال و مخابراتی مورد استفاده قرار میگیرد.
FPGA و CPLD
در طراحی بردهای منطقی و پردازش دیجیتال برای مدیریت ورودیها و خروجیها کاربرد دارد.
تجهیزات صنعتی
در بردهای کنترلی، PLC و تجهیزات اتوماسیون صنعتی استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Resistor Network Array |
| ساختار | Bussed (پایه مشترک) |
| مقدار هر مقاومت | 47KΩ |
| تعداد پایه | 16Pin |
| تعداد مقاومتها | معمولاً 8 عدد |
| نوع نصب | Through Hole |
| پکیج | DIP-16 / SIL-DIP |
| کاربرد | Pull-Up / Pull-Down Network |
مزایای استفاده از مقاومت آرایهای
- کاهش حجم مدار
- کاهش تعداد قطعات مونتاژی
- افزایش قابلیت اطمینان مدار
- سادهسازی طراحی PCB
- کاهش هزینه مونتاژ
- بهبود ظاهر و نظم برد
- سهولت در تعمیر و نگهداری
لینکهای مرتبط
سوالات متداول
مقاومت آرایهای پایه مشترک چیست؟
مجموعهای از چند مقاومت با یک پایه مشترک در یک پکیج واحد است که برای کاهش تعداد قطعات روی برد استفاده میشود.
47K به چه معناست؟
یعنی مقدار هر مقاومت داخلی برابر 47 کیلو اهم است.
این قطعه چند مقاومت داخلی دارد؟
در مدلهای DIP-16 معمولاً شامل 8 مقاومت با یک پایه مشترک است.
کاربرد اصلی این قطعه چیست؟
ایجاد شبکههای Pull-Up و Pull-Down در مدارات دیجیتال و میکروکنترلری.
