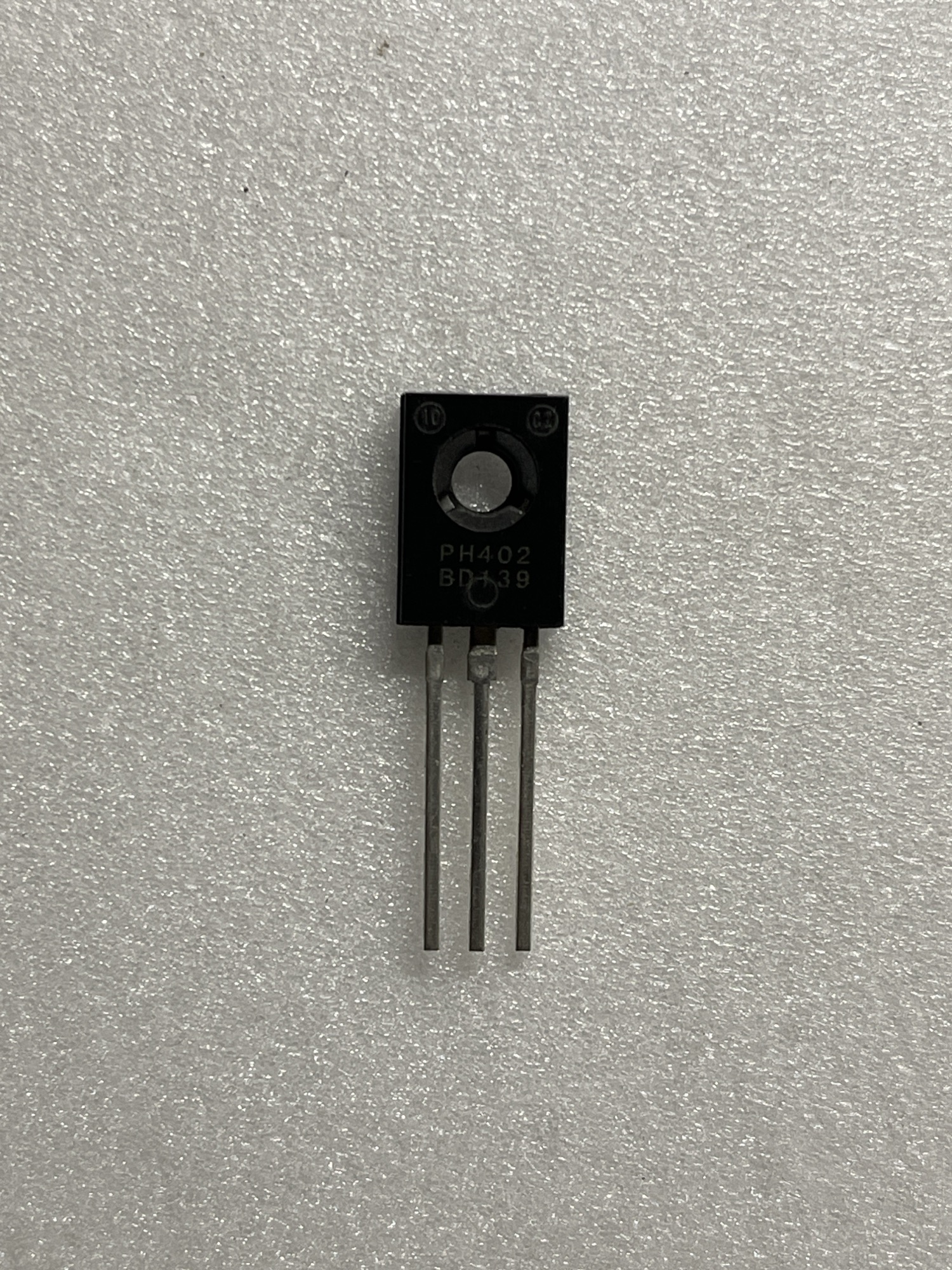

ترانزیستور BD139 چیست؟
ترانزیستور BD139 یک ترانزیستور BJT از نوع NPN و توان متوسط است که به دلیل تحمل جریان مناسب، قابلیت دفع حرارت مطلوب و عملکرد پایدار، یکی از پرکاربردترین ترانزیستورهای قدرت در طراحی مدارهای الکترونیکی محسوب میشود. این قطعه در پکیج TO-126 تولید شده و در مدارات تقویتکننده صوتی، منابع تغذیه، درایورهای موتور و مدارات سوئیچینگ کاربرد گستردهای دارد.
ترانزیستور BD139 قادر است ولتاژ کلکتور به امیتر تا 80 ولت و جریان کلکتور تا 1.5 آمپر را تحمل کند. توان تلفاتی این قطعه در شرایط مناسب خنکسازی تا 12.5 وات میرسد که آن را برای کاربردهای نیمهقدرت بسیار مناسب میکند.
ویژگیهای ترانزیستور BD139
- ترانزیستور BJT از نوع NPN
- پکیج TO-126 (SOT-32)
- حداکثر ولتاژ کلکتور-امیتر 80 ولت
- حداکثر جریان کلکتور 1.5 آمپر
- توان تلفاتی تا 12.5 وات با هیت سینک مناسب
- بهره جریان (hFE) بین 40 تا 250
- مناسب برای تقویت و سوئیچینگ
- قابلیت نصب هیت سینک
- پایداری حرارتی مناسب
- قیمت اقتصادی و دسترسی آسان
مشخصات فنی BD139
| مشخصه | مقدار |
|---|---|
| نوع ترانزیستور | NPN BJT |
| پکیج | TO-126 / SOT-32 |
| VCEO | 80V |
| VCBO | 100V |
| VEBO | 5V |
| حداکثر جریان کلکتور | 1.5A |
| توان تلفاتی | 12.5W |
| بهره جریان (hFE) | 40 تا 250 |
| دمای کاری | -55 تا +150 درجه سانتیگراد |
پایههای ترانزیستور BD139
در صورتی که سمت نوشته قطعه به سمت شما باشد و پایهها رو به پایین قرار بگیرند، ترتیب پایهها به صورت زیر است:
- پایه 1 : امیتر (Emitter)
- پایه 2 : کلکتور (Collector)
- پایه 3 : بیس (Base)
پیش از استفاده، دیتاشیت سازنده قطعه را بررسی کنید زیرا در برخی تولیدکنندگان ممکن است نحوه نمایش پایهها متفاوت باشد.
کاربردهای ترانزیستور BD139
تقویتکنندههای صوتی
یکی از رایجترین کاربردهای BD139 استفاده در آمپلیفایرهای صوتی، طبقات درایور و تقویتکنندههای توان است.
درایور رله و موتور
برای راهاندازی رلهها، موتورهای DC و بارهای القایی با جریان متوسط استفاده میشود.
منابع تغذیه
در رگولاتورها، مدارهای کنترل توان و منابع تغذیه خطی و سوئیچینگ کاربرد دارد.
مدارات سوئیچینگ
به دلیل سرعت مناسب و تحمل جریان بالا در مدارات سوئیچینگ و کنترلی استفاده میشود.
پروژههای آموزشی و صنعتی
به دلیل قیمت مناسب و دسترسی گسترده، یکی از محبوبترین ترانزیستورها در پروژههای آموزشی و صنعتی است.
قطعات مکمل و جایگزین
- BD140 (ترانزیستور مکمل PNP)
- BD137
- BD138
- MJE340 (در برخی کاربردها)
- TIP41C (برای جریانهای بالاتر)
لینکهای مرتبط
سوالات متداول
BD139 از چه نوعی است؟
این قطعه یک ترانزیستور BJT از نوع NPN است.
جریان قابل تحمل BD139 چقدر است؟
حداکثر جریان کلکتور آن 1.5 آمپر است.
ترانزیستور مکمل BD139 چیست؟
ترانزیستور BD140 مکمل PNP این قطعه محسوب میشود.
آیا برای BD139 هیت سینک لازم است؟
در جریانهای بالا و توانهای زیاد استفاده از هیت سینک توصیه میشود تا از افزایش دما و کاهش عمر قطعه جلوگیری شود.
