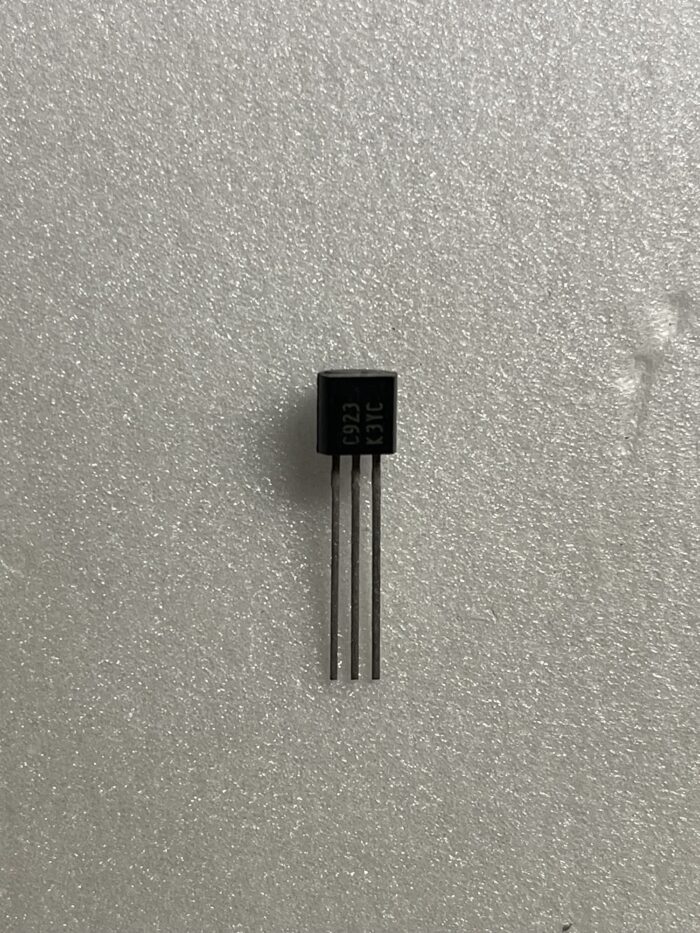

ترانزیستور 2SC923 چیست؟
ترانزیستور 2SC923 یک ترانزیستور NPN سیلیکونی از نوع اپیتاکسیال پلنار است که برای تقویت سیگنالهای ضعیف و کاربردهای عمومی الکترونیکی و فرکانس بالا طراحی شده است. این قطعه به دلیل نویز کم، بهره جریان بالا (hFE) و پاسخ فرکانسی مناسب، در مدارهای صوتی، RF و تقویتکنندههای سیگنال کاربرد گستردهای دارد.
این ترانزیستور معمولاً در مدارهای پیشتقویتکننده (Pre-Amplifier) و طبقات اولیه تقویت سیگنال استفاده میشود و به عنوان یک قطعه کممصرف و پایدار شناخته میشود.
ویژگیهای ترانزیستور 2SC923
- نوع NPN سیلیکونی اپیتاکسیال
- مناسب برای تقویت سیگنالهای ضعیف
- نویز پایین (Low Noise)
- بهره جریان (hFE) بالا
- پاسخ فرکانسی مناسب تا حدود دهها مگاهرتز
- مصرف توان پایین
- مناسب برای مدارهای صوتی و RF
- پایداری عملکرد در مدارهای آنالوگ
- پکیج معمول TO-92
کاربردهای ترانزیستور 2SC923
مدارهای تقویت صوتی
در طبقات اولیه آمپلیفایرها و مدارهای پیشتقویتکننده صوتی استفاده میشود.
مدارهای RF و فرکانس بالا
برای تقویت سیگنالهای ضعیف در مدارهای مخابراتی و فرکانس بالا کاربرد دارد.
پیشتقویتکنندهها
در ورودی مدارهای حساس برای افزایش سطح سیگنال استفاده میشود.
مدارهای عمومی الکترونیک
در پروژههای آموزشی و مدارهای کنترلی سبک کاربرد گسترده دارد.
مدارهای کمنویز
برای کاهش نویز در مراحل اولیه پردازش سیگنال استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ترانزیستور سیلیکونی |
| مدل | 2SC923 |
| پلاریته | NPN |
| نوع کاربرد | سیگنال کوچک / RF |
| حداکثر توان | حدود 0.25W |
| حداکثر ولتاژ کلکتور-امیتر | حدود 25–30V (بسته به نسخه) |
| حداکثر جریان کلکتور | حدود 20mA |
| بهره جریان (hFE) | بالا (بسته به رنج تولید) |
| فرکانس گذار (ft) | تا حدود 50MHz |
| پکیج | TO-92 |
مزایای استفاده از 2SC923
- نویز بسیار کم در تقویت سیگنال
- مناسب برای مدارهای حساس صوتی و RF
- مصرف توان پایین
- عملکرد پایدار در فرکانسهای بالا
- جایگزین مناسب در مدارهای قدیمی ژاپنی
- دسترسی مناسب در بازار قطعات الکترونیک
لینکهای مرتبط
سوالات متداول
آیا 2SC923 برای تقویت صوت مناسب است؟
بله، این ترانزیستور به دلیل نویز کم برای طبقات اولیه تقویت صوت بسیار مناسب است.
آیا این ترانزیستور قدرتی است؟
خیر، 2SC923 یک ترانزیستور سیگنال کوچک است و برای توان بالا طراحی نشده است.
آیا میتوان از آن در RF استفاده کرد؟
بله، به دلیل فرکانس گذار مناسب در مدارهای RF سبک کاربرد دارد.
جایگزین مناسب 2SC923 چیست؟
بسته به مدار میتوان از BC547، 2SC1815 یا ترانزیستورهای NPN کمنویز مشابه استفاده کرد.
