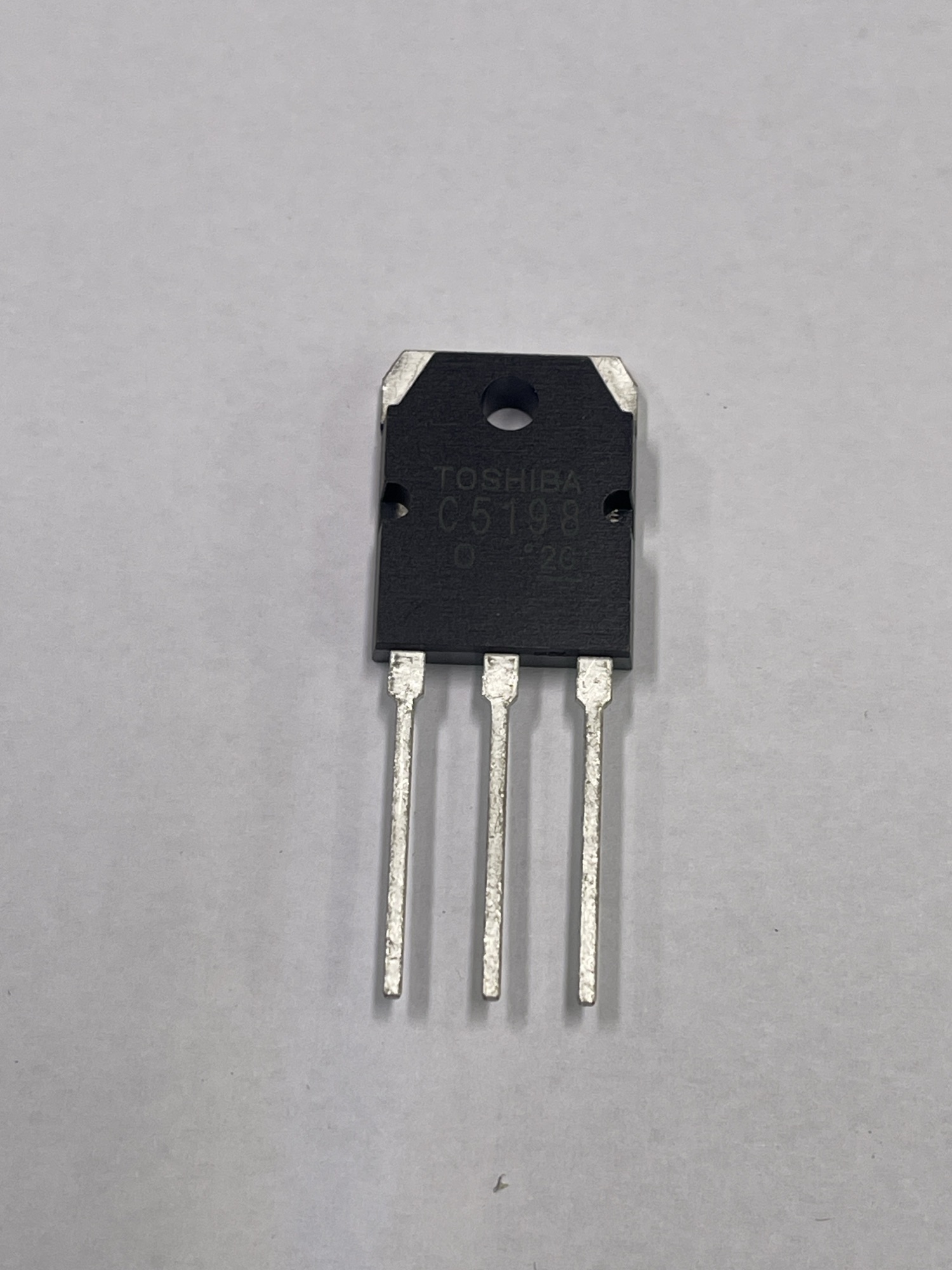

ترانزیستور 2SC5198 چیست؟
ترانزیستور 2SC5198 یک ترانزیستور قدرت NPN سیلیکونی از برند توشیبا است که بهطور ویژه برای استفاده در طبقه خروجی آمپلیفایرهای صوتی طراحی شده است. این قطعه معمولاً در مدارهای پوشپول کلاس AB به همراه 2SA1941 (PNP مکمل) استفاده میشود.
این ترانزیستور برای توانهای متوسط صوتی (حدود 70 وات) طراحی شده و یکی از گزینههای رایج در آمپلیفایرهای خانگی و نیمهحرفهای است.
ویژگیهای 2SC5198
- نوع: NPN سیلیکونی قدرت
- ولتاژ کلکتور-امیتر: تا 140V
- جریان کلکتور: تا 10A
- توان تلفاتی: حدود 100W
- پکیج: TO-3P
- مناسب مدارهای کلاس AB
- مکمل: 2SA1941
کاربردهای ترانزیستور 2SC5198
آمپلیفایر صوتی
استفاده در طبقه خروجی آمپلیفایرهای Hi-Fi و خانگی با توان متوسط.
درایور قدرت
برای تقویت جریان در مراحل میانی و خروجی مدارهای قدرت.
مدارهای سوئیچینگ سبک
در برخی طراحیهای محدود به عنوان سوئیچ قدرت استفاده میشود.
مدارهای صنعتی سبک
برای کنترل بارهای متوسط و کاربردهای عمومی قدرت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ترانزیستور BJT |
| مدل | 2SC5198 |
| پولاریتی | NPN |
| ولتاژ کلکتور-امیتر | 140V |
| جریان کلکتور | 10A |
| توان تلفاتی | 100W |
| پکیج | TO-3P |
| کاربرد | Audio Amplifier / Power Driver |
مزایای استفاده از 2SC5198
- مناسب آمپلیفایرهای صوتی 70 وات
- پایداری مناسب در کلاس AB
- قابلیت کار با 2SA1941 به عنوان جفت مکمل
- ساختار قابل اعتماد در کاربردهای صوتی
نکات مهم طراحی
این ترانزیستور نیازمند هیتسینک مناسب است. همچنین در طراحی کلاس AB، تنظیم صحیح بایاس برای جلوگیری از دیستورشن و افزایش عمر قطعه ضروری است.
سوالات متداول
آیا 2SC5198 برای آمپلیفایر مناسب است؟
بله، یکی از رایجترین ترانزیستورهای خروجی در آمپلیفایرهای 70 وات است.
آیا مکمل دارد؟
بله، مکمل آن 2SA1941 است.
آیا میتوان جایگزین 2SC5200 کرد؟
خیر، از نظر توان و ولتاژ ضعیفتر است و جایگزینی مستقیم توصیه نمیشود.
