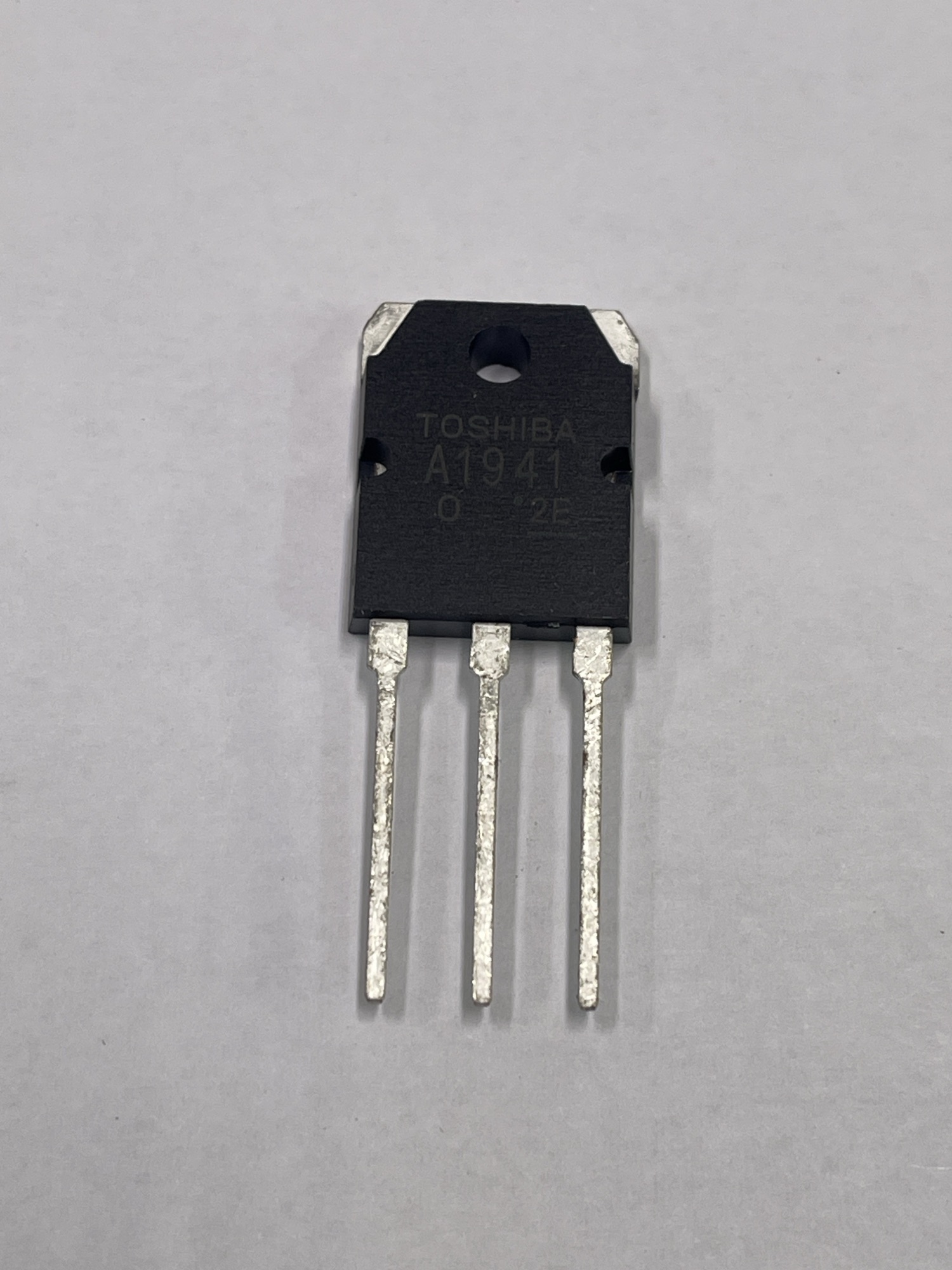

ترانزیستور 2SA1941 چیست؟
ترانزیستور 2SA1941 یک ترانزیستور قدرت PNP سیلیکونی از خانواده توشیبا است که بهطور ویژه برای استفاده در طبقه خروجی آمپلیفایرهای صوتی طراحی شده است. این قطعه معمولاً در مدارهای پوشپول کلاس AB به همراه 2SC5198 استفاده میشود.
این ترانزیستور نسبت به مدلهای توان بالاتر مانند 2SA1943 توان کمتری دارد و بیشتر در آمپلیفایرهای میانرده (حدود 70 وات) کاربرد دارد.
ویژگیهای 2SA1941
- نوع: PNP سیلیکونی قدرت
- ولتاژ کلکتور-امیتر: تا 140V
- جریان کلکتور: تا 10A
- توان تلفاتی: حدود 100W

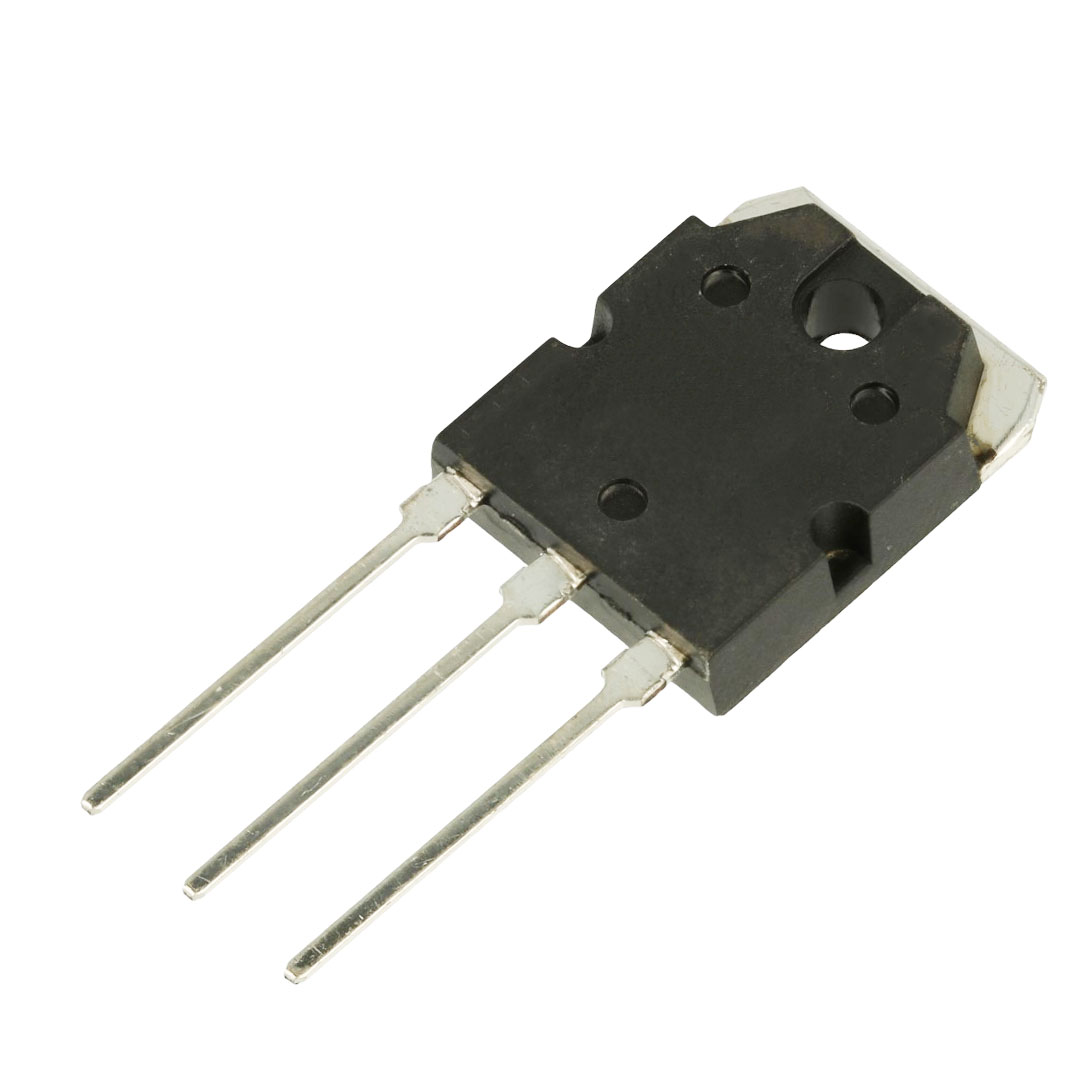

- پکیج: TO-3P
- مناسب مدارهای صوتی کلاس AB
- جفت مکمل: 2SC5198
کاربردهای ترانزیستور 2SA1941
آمپلیفایر صوتی
استفاده در طبقه خروجی آمپلیفایرهای Hi-Fi با توان متوسط (حدود 70 وات).
مدارهای درایور قدرت
در تقویت جریان برای مراحل بعدی مدار استفاده میشود.
منابع تغذیه و سوئیچینگ
در برخی طراحیهای خاص به عنوان سوئیچ قدرت به کار میرود.
مدارهای صنعتی سبک
برای کنترل بارهای متوسط و مدارهای تقویت توان استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ترانزیستور BJT |
| مدل | 2SA1941 |
| پولاریتی | PNP |
| ولتاژ کلکتور-امیتر | 140V |
| جریان کلکتور | 10A |
| توان تلفاتی | 100W |
| پکیج | TO-3P |
| کاربرد | Audio Amplifier / Power Driver |
مزایای استفاده از 2SA1941
- مناسب آمپلیفایرهای میانرده
- پایداری مناسب در کلاس AB
- قیمت پایینتر نسبت به مدلهای قدرت بالاتر
- سازگاری با طراحیهای استاندارد صوتی
نکات مهم طراحی
این ترانزیستور نیازمند هیتسینک مناسب است. همچنین در طراحی کلاس AB، تنظیم بایاس صحیح برای جلوگیری از اعوجاج و افزایش عمر قطعه ضروری است.
سوالات متداول
آیا 2SA1941 برای آمپلیفایر مناسب است؟
بله، برای آمپلیفایرهای 50 تا 70 وات بسیار رایج است.
آیا مکمل دارد؟
بله، ترانزیستور مکمل آن 2SC5198 است.
آیا میتوان جایگزین 2SA1943 کرد؟
خیر، از نظر توان و جریان ضعیفتر است و جایگزینی مستقیم توصیه نمیشود.
