مقاومت آرایهای ایزوله 4.7K اهم 10 پین چیست؟

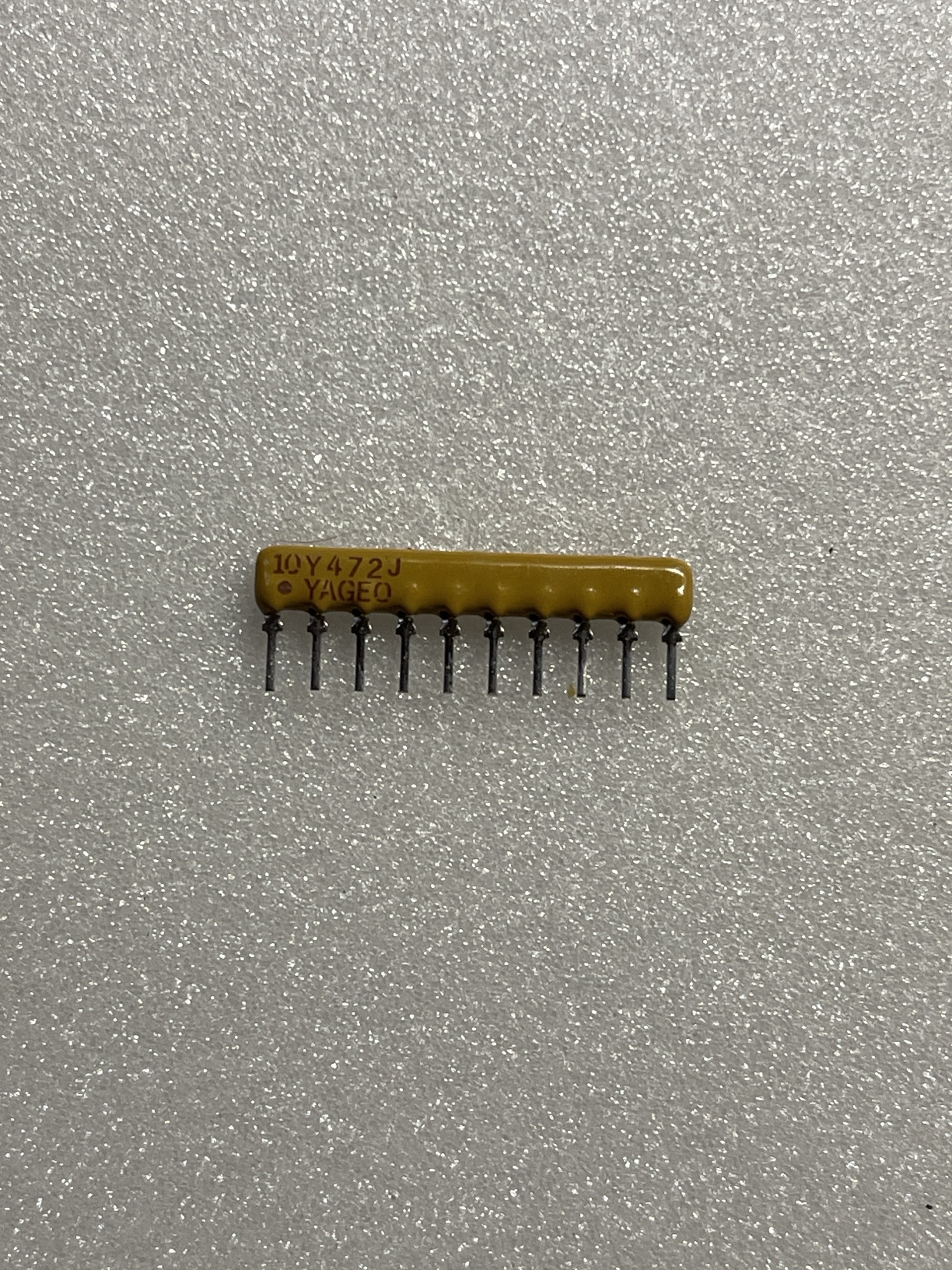

مقاومت آرایهای ایزوله 4.7K اهم 10 پین مجموعهای از چند مقاومت یکسان است که داخل یک پکیج مجتمع SIP قرار گرفتهاند. در مدل 4.7K 10Pin، چند مقاومت 4.7 کیلواهمی بهصورت داخلی در یک قطعه واحد قرار دارند تا طراحی مدار سادهتر و فضای PCB کمتر اشغال شود.
این نوع آرایهها در مدارهای دیجیتال بسیار پرکاربرد هستند و معمولاً برای Pull-up و Pull-down خطوط منطقی استفاده میشوند.
ویژگیهای مقاومت آرایهای 4.7K 10PIN
- شامل چند مقاومت داخلی 4.7K اهم
- پکیج SIP-10 (10 پین)
- مناسب مدارهای دیجیتال و منطقی
- کاهش تعداد قطعات روی PCB
- کاهش نویز و افزایش پایداری سیگنال
- مناسب Pull-up / Pull-down
- نصب آسان Through Hole
- جایگزین چند مقاومت مجزا
کاربردهای مقاومت آرایهای 4.7K
مدارهای میکروکنترلری
برای تثبیت ورودی/خروجیها و جلوگیری از شناوری سیگنال استفاده میشود.
مدارهای دیجیتال
در خطوط داده برای تعیین سطح منطقی پایدار کاربرد دارد.
کاهش نویز
برای بهبود کیفیت سیگنال در مسیرهای حساس استفاده میشود.
طراحی PCB فشرده
باعث کاهش فضای برد و سادهسازی مونتاژ میشود.
بردهای صنعتی
در سیستمهای کنترلی و اتوماسیون برای استانداردسازی ورودیها استفاده میشود.

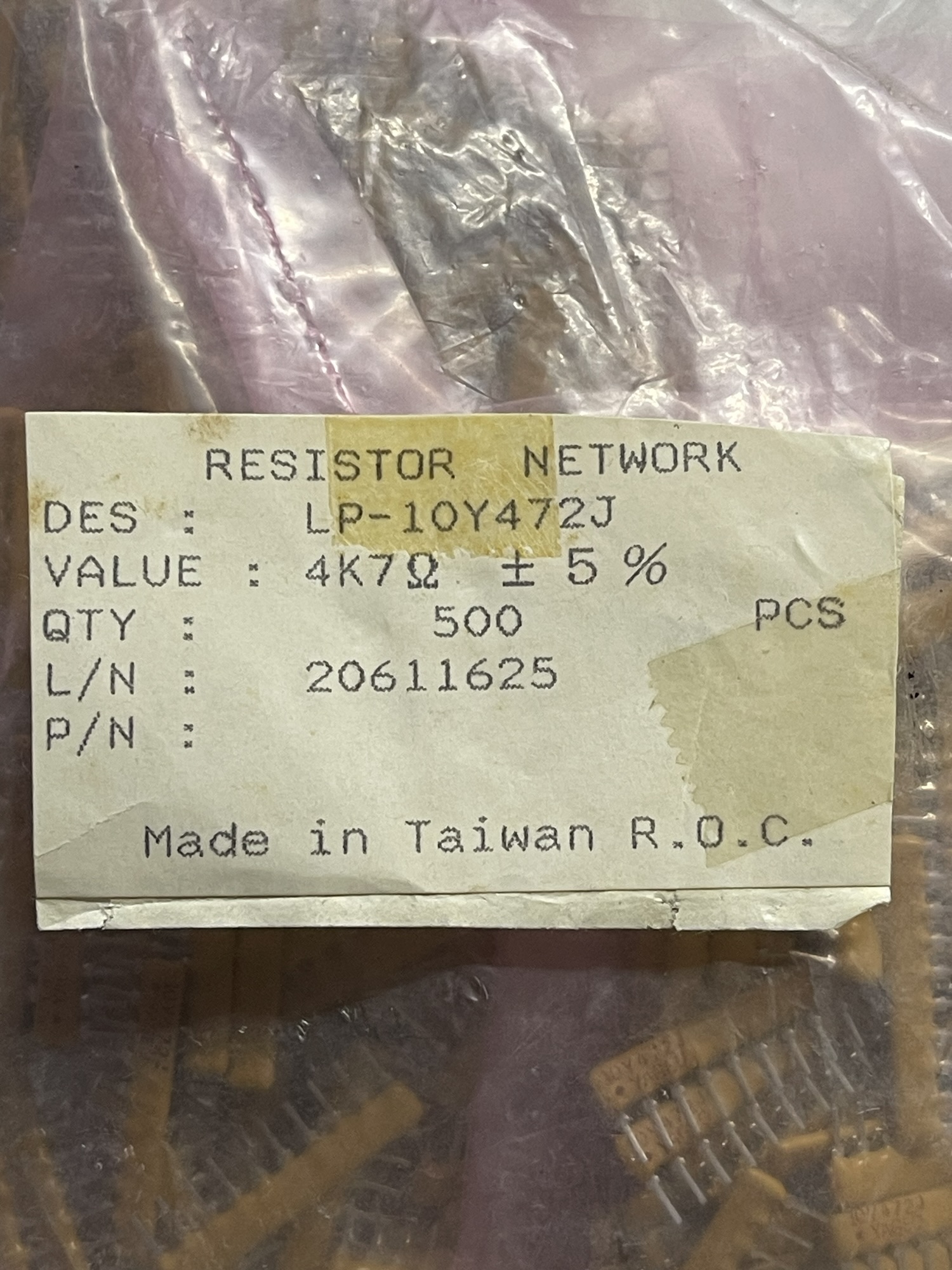

مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | مقاومت آرایهای (Resistor Network) |
| مقدار مقاومت | 4.7K اهم |
| تعداد پایه | 10 پین (SIP-10) |
| نوع | ایزوله / شبکه مقاومتی |
| کاربرد | Pull-up / Pull-down / کاهش نویز |
| پکیج | SIP Through Hole |
مزایای استفاده از مقاومت آرایهای
- کاهش تعداد قطعات روی برد
- افزایش سرعت طراحی PCB
- کاهش خطای سیمکشی
- صرفهجویی در هزینه مونتاژ
- افزایش پایداری سیگنال در مدارهای دیجیتال
لینکهای مرتبط
سوالات متداول
آیا این مقاومتها مستقل هستند؟
بله، هر مسیر مقاومت بهصورت جداگانه داخل پکیج قرار دارد.
کاربرد اصلی این قطعه چیست؟
کاهش تعداد مقاومتهای مجزا و سادهسازی طراحی مدار.
آیا مناسب میکروکنترلر است؟
بله، بسیار پرکاربرد برای Pull-up و Pull-down در MCU ها است.
