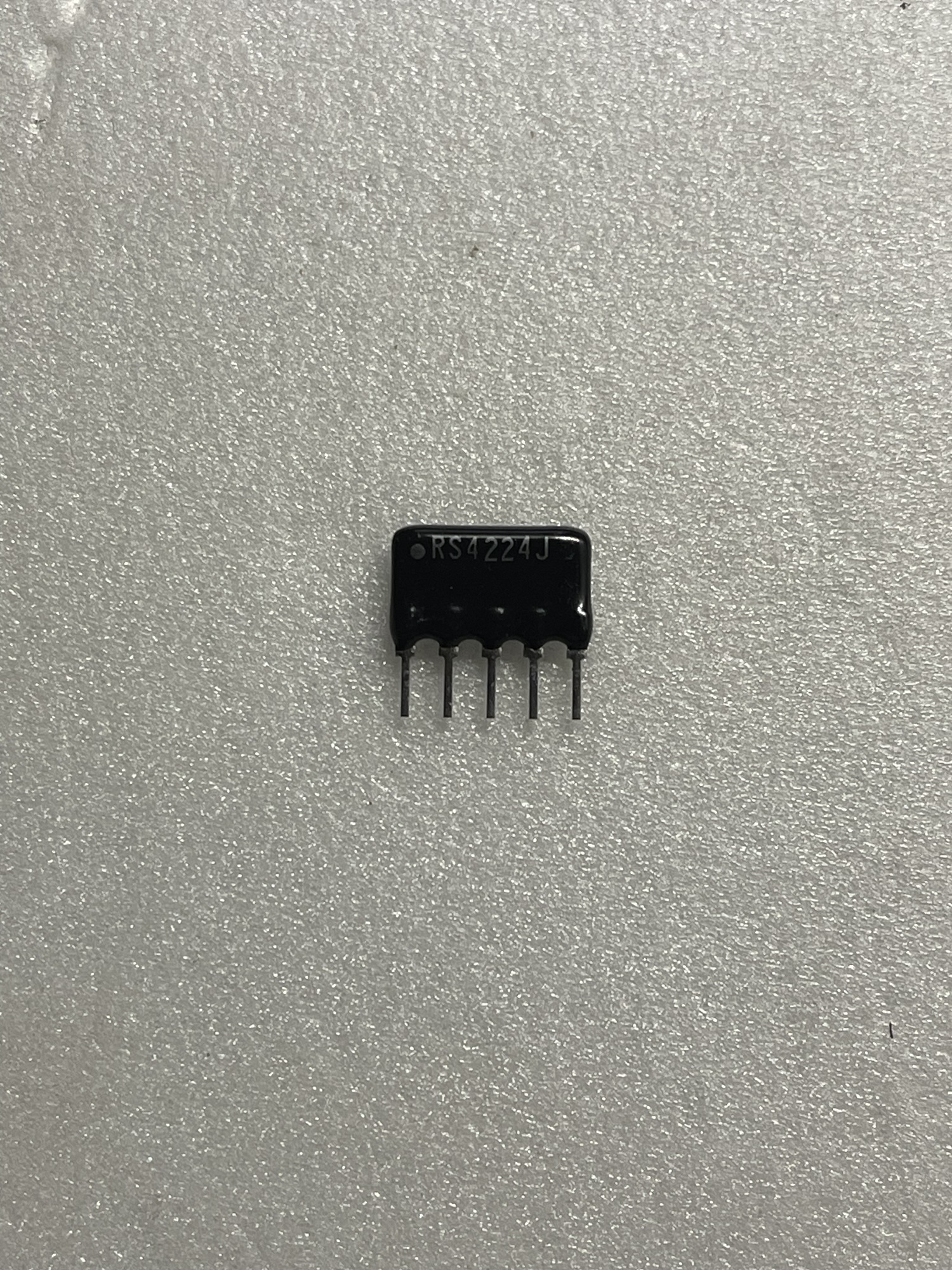

مقاومت آرایهای پایه مشترک 220K 5PIN چیست؟
مقاومت آرایهای پایه مشترک 220K 5PIN یک شبکه مقاومتی (Resistor Network) متشکل از چند مقاومت 220 کیلو اهم در یک پکیج واحد است. در این ساختار، یک پایه به عنوان پایه مشترک (Common Pin) عمل میکند و سایر پایهها از طریق مقاومتهای داخلی 220KΩ به این پایه متصل هستند.
استفاده از مقاومتهای آرایهای باعث کاهش تعداد قطعات روی برد، افزایش سرعت مونتاژ، بهبود ظاهر PCB و کاهش فضای اشغالشده میشود. این قطعه در مدارهای دیجیتال، میکروکنترلری، مخابراتی و صنعتی کاربرد فراوانی دارد.
ویژگیهای مقاومت آرایهای 220K 5PIN
- مقدار هر مقاومت: 220KΩ
- دارای پایه مشترک (Common Pin)
- پکیج SIP-5
- ابعاد کوچک و کمحجم
- کاهش تعداد قطعات روی PCB
- مناسب برای نصب Through Hole
- پایداری مناسب در مدارهای الکترونیکی
- افزایش سرعت مونتاژ
- مناسب برای مدارات دیجیتال و آنالوگ
- قیمت اقتصادی
کاربردهای مقاومت آرایهای 220K
مدارات میکروکنترلری
برای ایجاد شبکههای Pull-Up و Pull-Down با امپدانس بالا در ورودیها و خروجیهای میکروکنترلر استفاده میشود.
مدارات اندازهگیری
در ورودی سنسورها، مدارهای نمونهبرداری و سیستمهای اندازهگیری به عنوان مقاومت بایاس کاربرد دارد.
مدارات مخابراتی
برای تثبیت سطوح منطقی و جلوگیری از شناور شدن خطوط سیگنال استفاده میشود.
بردهای کنترلی صنعتی
در PLC، کنترلرهای صنعتی و تجهیزات اتوماسیون مورد استفاده قرار میگیرد.
مدارات الکترونیکی عمومی
برای ایجاد تقسیم ولتاژ، بایاس و کنترل سیگنال در انواع پروژههای الکترونیکی کاربرد دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Resistor Network |
| ساختار | Bussed (پایه مشترک) |
| مقدار هر مقاومت | 220KΩ |
| تعداد پایه | 5Pin |
| تعداد مقاومت داخلی | 4 عدد |
| نوع نصب | Through Hole |
| پکیج | SIP-5 |
| کاربرد | Pull-Up، Pull-Down و بایاس سیگنال |
مزایای استفاده از مقاومت آرایهای 220K 5PIN
- کاهش فضای اشغالشده روی برد
- کاهش تعداد قطعات مجزا
- افزایش سرعت مونتاژ
- بهبود ظاهر PCB
- کاهش هزینه تولید
- افزایش قابلیت اطمینان مدار
- مناسب برای تولید انبوه
لینکهای مرتبط
- مقاومت آرایهای 47K 11PIN
- مقاومت آرایهای 47K 16PIN
- میکروکنترلر ATTINY26-16PU
- آی سی 74VHC04
- آی سی MAX485
- انواع مقاومت
سوالات متداول
مقاومت آرایهای پایه مشترک چیست؟
چند مقاومت در یک پکیج هستند که یک سر همه آنها به یک پایه مشترک متصل شده است.
در مدل 5PIN چند مقاومت وجود دارد؟
معمولاً شامل 4 مقاومت داخلی و یک پایه مشترک است.
کاربرد مقدار 220K چیست؟
برای بایاس ورودیها، Pull-Up یا Pull-Down با جریان بسیار کم و مدارات حساس به مصرف توان پایین استفاده میشود.
مزیت استفاده از شبکه مقاومتی چیست؟
کاهش فضای PCB، افزایش سرعت مونتاژ و کاهش تعداد قطعات مورد نیاز در طراحی مدار.
