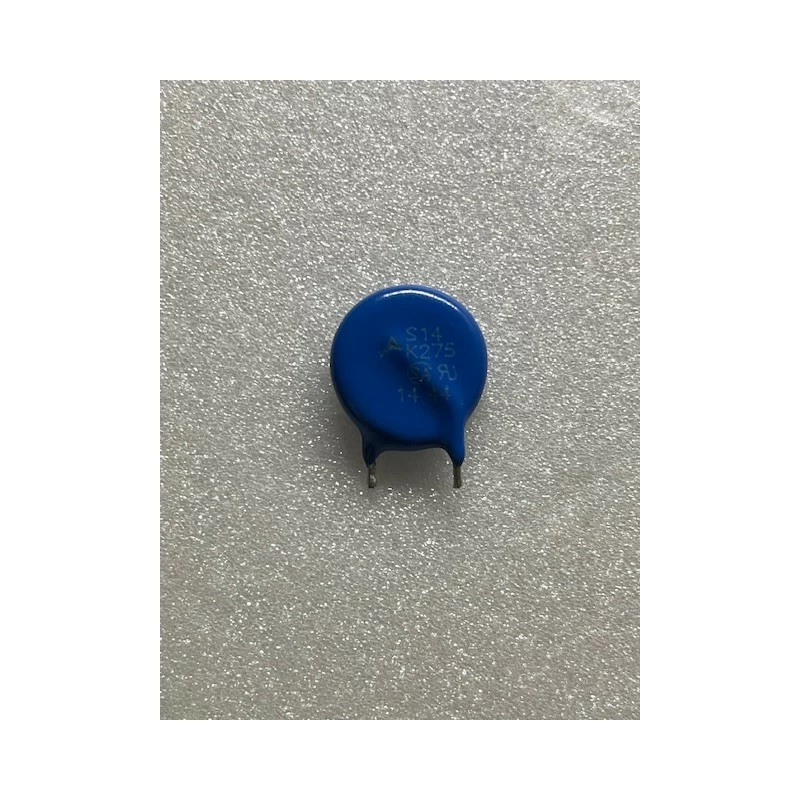

وریستور S14K275 چیست؟
وریستور S14K275 یک قطعه حفاظتی از نوع MOV (Metal Oxide Varistor) است که برای محافظت از تجهیزات الکترونیکی در برابر اضافه ولتاژهای لحظهای، نوسانات شبکه برق، صاعقه و پالسهای گذرا طراحی شده است.
این وریستور با ولتاژ کاری 275VAC یکی از پرکاربردترین قطعات حفاظتی در ورودی منابع تغذیه سوئیچینگ، UPS، اینورترها، تجهیزات صنعتی، لوازم خانگی و بردهای الکترونیکی محسوب میشود. در شرایط عادی مقاومت بسیار بالایی دارد اما هنگام وقوع اضافه ولتاژ به سرعت وارد هدایت شده و انرژی اضافی را جذب میکند.
ویژگیهای وریستور S14K275
- نوع MOV (Metal Oxide Varistor)
- ولتاژ کاری 275VAC
- قطر دیسک 14 میلیمتر
- قابلیت جذب انرژی بالا
- پاسخدهی در حد نانوثانیه
- مناسب برق 220 و 230 ولت شهری
- تحمل جریان ضربهای بالا
- افزایش ایمنی مدار
- کاهش احتمال آسیب ناشی از صاعقه و نوسانات
- طول عمر بالا در شرایط کاری استاندارد
کاربردهای وریستور S14K275
منابع تغذیه سوئیچینگ
در ورودی پاورهای سوئیچینگ برای حفاظت در برابر Surge و Spike ولتاژ استفاده میشود.
UPS و اینورتر
برای محافظت از مدارات قدرت و تجهیزات حساس در برابر نوسانات برق شهری کاربرد دارد.
لوازم خانگی
در تلویزیون، مانیتور، ماشین لباسشویی، یخچال و سایر تجهیزات الکترونیکی استفاده میشود.
تجهیزات صنعتی
در تابلوهای برق، PLC، درایوهای صنعتی و سیستمهای کنترل جهت افزایش ایمنی مدار به کار میرود.
محافظ برق و چندراهیها
یکی از اصلیترین قطعات مورد استفاده در محافظهای برق و تجهیزات ضد نوسان است.
مشخصات فنی S14K275
| مشخصه | مقدار |
|---|---|
| مدل | S14K275 |
| نوع قطعه | MOV Varistor |
| ولتاژ AC نامی | 275VAC |
| ولتاژ DC نامی | 350VDC |
| ولتاژ وریستور | 430V |
| حداکثر جریان ضربه | 4.5kA (8/20µs) |
| انرژی قابل جذب | 71J |
| ظرفیت خازنی | حدود 320pF |
| قطر دیسک | 14mm |
| نوع نصب | Through Hole |
مزایای استفاده از وریستور S14K275
- حفاظت مؤثر در برابر نوسانات برق
- جذب پالسهای ناشی از صاعقه
- افزایش طول عمر تجهیزات الکترونیکی
- کاهش هزینه تعمیرات
- واکنش بسیار سریع به اضافه ولتاژ
- مناسب برای برق 220 ولت شهری
- نصب آسان روی برد
لینکهای مرتبط
- پاور AC به DC مدل FS7029
- پاور AC به DC مدل GIN-6350P
- جافیوزی رو بردی 5×20
- محافظ اضافه ولتاژ TLP200G
- قطعات حفاظتی
- قطعات منابع تغذیه
سوالات متداول
وریستور S14K275 برای چه ولتاژی مناسب است؟
این وریستور برای مدارهای متصل به برق شهری 220 تا 240 ولت AC طراحی شده است.
آیا میتوان از S14K275 در ورودی پاور سوئیچینگ استفاده کرد؟
بله، یکی از رایجترین کاربردهای آن حفاظت ورودی منابع تغذیه سوئیچینگ است.
تفاوت S14K275 با S20K275 چیست؟
هر دو ولتاژ کاری مشابه دارند اما مدل S20K275 به دلیل قطر بزرگتر، انرژی و جریان ضربه بیشتری را تحمل میکند.
آیا وریستور جایگزین فیوز است؟
خیر، وریستور و فیوز مکمل یکدیگر هستند. وریستور اضافه ولتاژ را جذب میکند و فیوز در شرایط خطا مدار را قطع میکند.
