کانکتور مادگی BNC روبردی صاف – رابط کواکسیال RF برای PCB

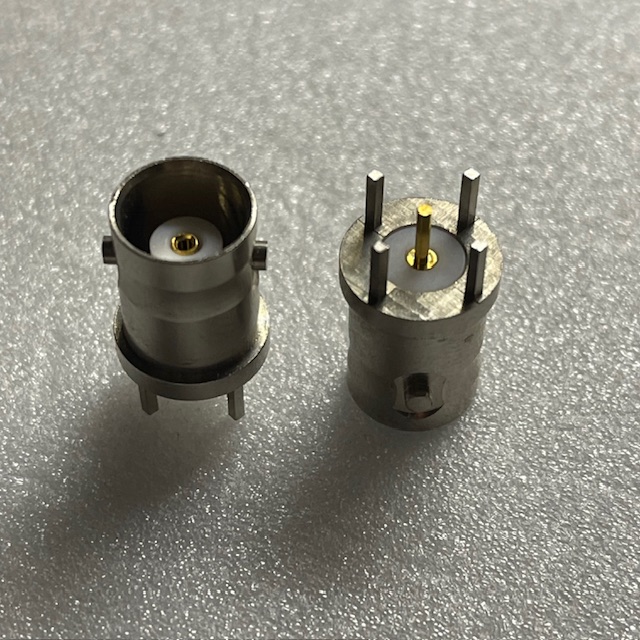

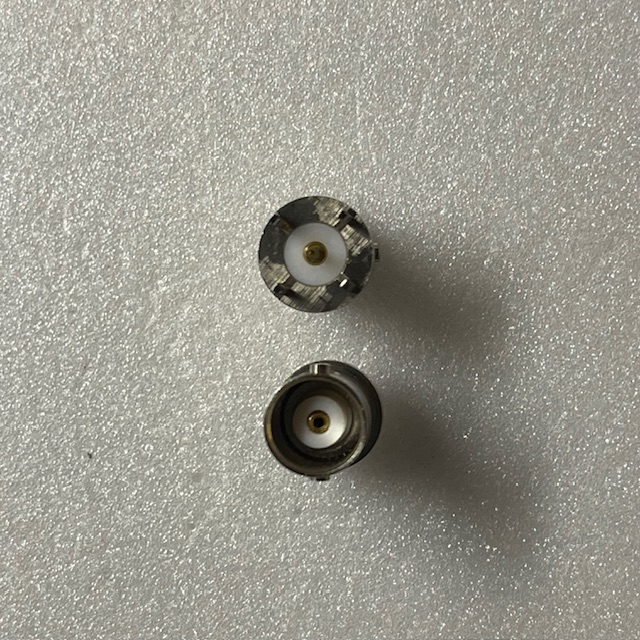

کانکتور مادگی BNC روبردی صاف یک کانکتور RF کواکسیال استاندارد است که برای نصب مستقیم روی برد مدار چاپی (PCB) طراحی شده است.
این نوع کانکتور از مکانیزم کوپلینگ بی-نِت (Bayonet) بهره میبرد و به سرعت و مطمئن به کابلهای کواکسیال متصل میشود، بدون نیاز به ابزار پیچیده، که آن را برای انتقال سیگنالهای RF و ویدئویی مناسب میسازد.
ویژگیهای عمومی کانکتور مادگی BNC روبردی صاف
- نوع: کانکتور RF کواکسیال با کوپلینگ Bayonet
- جهت: صاف (Straight) برای نصب عمودی روی PCB
- امپدانس استاندارد: 50 Ω یا 75 Ω بسته به کاربرد و نوع کابل RF
- کاربرد: انتقال سیگنالهای RF، ویدئو، داده و تست سیگنال
- نوع اتصال: لحیمکاری مستقیم پینها به PCB (Through-Hole / SMD)
- شکل کوپلینگ: کوپلینگ سریع با چفت کردن در یک چهارم دور
- عملکرد تا فرکانسهای چند GHz، متناسب با امپدانس و طراحی محصول
کاربردهای رایج
- اتصال آنتن، کابل کواکسیال و RF در بردهای مخابراتی و RF
- بردهای تست و اندازهگیری (Oscilloscope / Network Analyzer)
- سیستمهای پخش ویدئو، دوربین مداربسته (BNC 75Ω) و تجهیزات صوتی/تصویری
- ارتباط بین تراشههای RF و ماژولهای خارجی
- کاربرد در سیستمهای صنعتی و تجهیزات شبکه و مخابرات
مزایای استفاده
کانکتورهای BNC با طراحی Bayonet امکان اتصال و جداسازی سریع و مطمئن را بدون نیاز به پیچ و مهره فراهم میکنند و برای سیگنالهای با پهنای باند بالا و نویز کم طراحی شدهاند.
همچنین میتوان از هر دو نوع امپدانس 50 Ω و 75 Ω بسته به نیاز کاربرد استفاده کرد.
