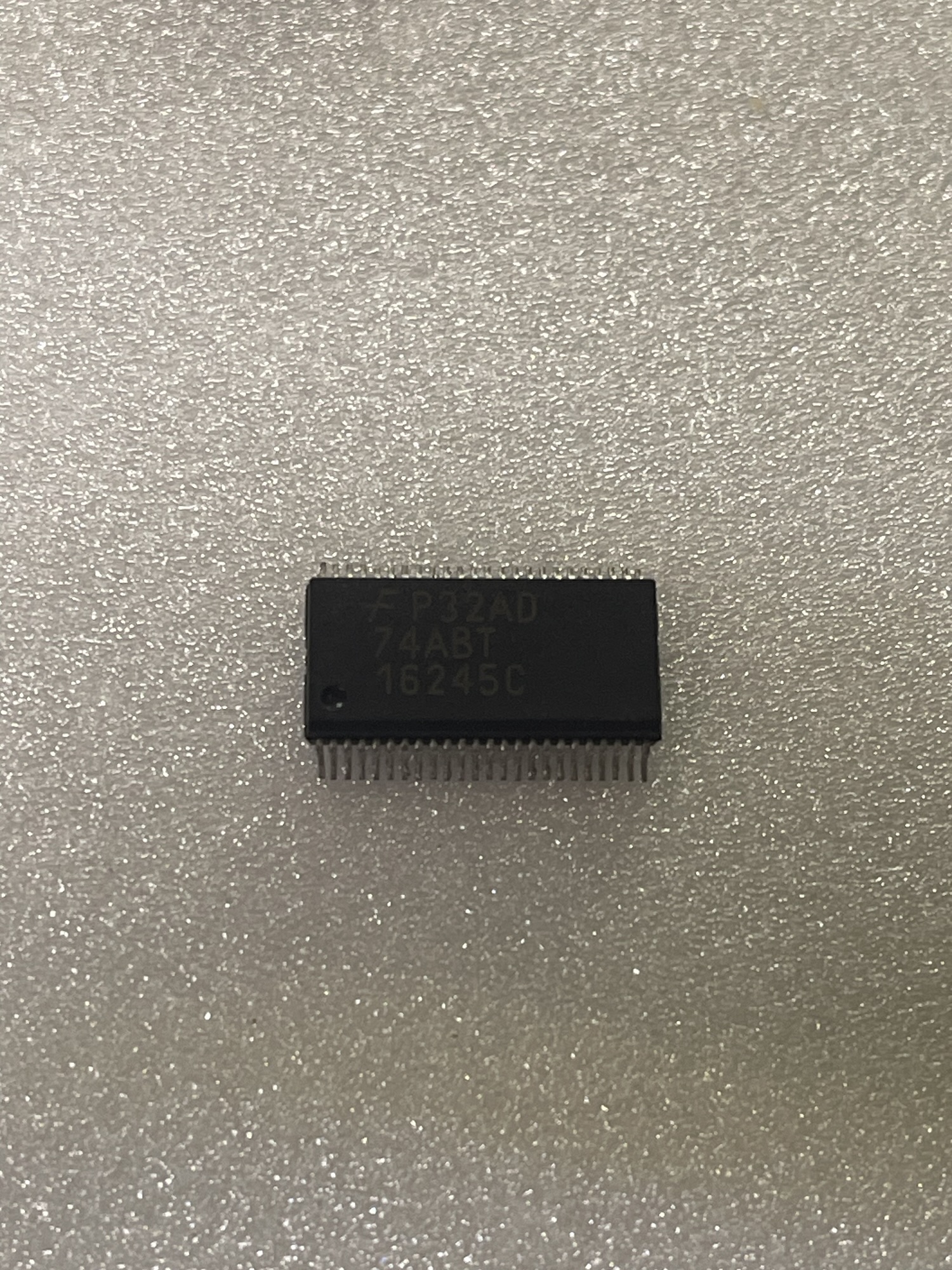

آیسی 74ABT16245 – ترانسیور / Bus-Driver دوطرفه ۱۶-بیتی با خروجی 3-State
آیسی 74ABT16245 یک ترانسیور / درایور باس (Bus Transceiver / Bus Driver) با عرض داده ۱۶ بیت است که خروجیهای آن قابلیت ۳-State دارند.
این قطعه مناسب برای اتصال باس داده/آدرس، انتقال داده بین ماژولها، و ایجاد رابطهای بافر یا درایور باس در سیستمهای دیجیتال میباشد.
74ABT16245 میتواند بهصورت دو بلوک ۸-بیتی مستقل یا یک باس ۱۶-بیتی کامل استفاده شود، در نتیجه انعطاف طراحی قابلتوجهی دارد.
برای مشاهده دیتاشیت رسمی (نقشه پایه، زمانبندی، ولتاژ کاری و…) از لینک زیر استفاده کنید:
دانلود دیتاشیت 74ABT16245 (PDF)
ویژگیها و امکانات
- ترانسیور ۱۶-بیتی دوطرفه (Bidirectional Bus Transceiver / Driver)
- قابلیت کار بهصورت ۲×۸-بیت یا ۱×۱۶-بیت — انعطاف در طراحی باس داده
- خروجی ۳-State با امکان غیرفعالسازی باس (Output-Enable / OE) برای اشتراک باس بین چند ماژول
- رانش قوی خروجی: +64 میلی آمپر (sink) و –32 میلی آمپر (source) — مناسب برای خطوط با بار زیاد یا باس-های
- ورودی TTL-compatible و طراحی BiCMOS با سرعت بالا و پایداری مناسب :
- قابلیت live insertion / extraction — مناسب کارت-بُرد یا مداراتی با ماژولهای متصلشونده :
- محدوده دمای کاری صنعتی: –40 °C تا +85 °C
کاربردهای رایج
- ران کردن باس داده یا آدرس بین میکروکنترلر / FPGA و حافظه / ماژول جانبی
- سیستمهایی با چند ماژول اشتراک باس — امکان غیرفعالسازی خروجی برای جلوگیری از تداخل
- طراحی backplane برای برد-های چند ماژولی یا کارت-بُردهای کامپیوتری / کنترلی
- مدارهای واسط (Buffer / Driver) برای خطوط داده یا آدرس با fan-out بالا
- مناسب برای پروژهها و سیستمهای صنعتی و حرفهای با نیاز به رانش و پایداری بالا
مشخصات فنی 74ABT16245
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 16-Bit Bidirectional Bus Transceiver / Driver |
| حالت خروجی | 3-State (High-Impedance هنگام غیرفعال) |
| ساختار داخلی | دو بلوک 8-بیتی مستقل یا یک باس 16-بیتی |
| خروجی Drive | +64 میلی آمپر (sink) / –32 میلی آمپر (source) |
| مقاومت به latch-up | > 500 میلی آمپر (JEDEC Standard) |
| ESD Protection | HBM ≥ 2000 V, CDM ≥ 1000 V (تقریباً استاندارد صنعتی) |
| دمای کاری | –40 °C تا +85 °C |
| پکیج / بستهبندی | 48-پین SSOP (SMD) |
