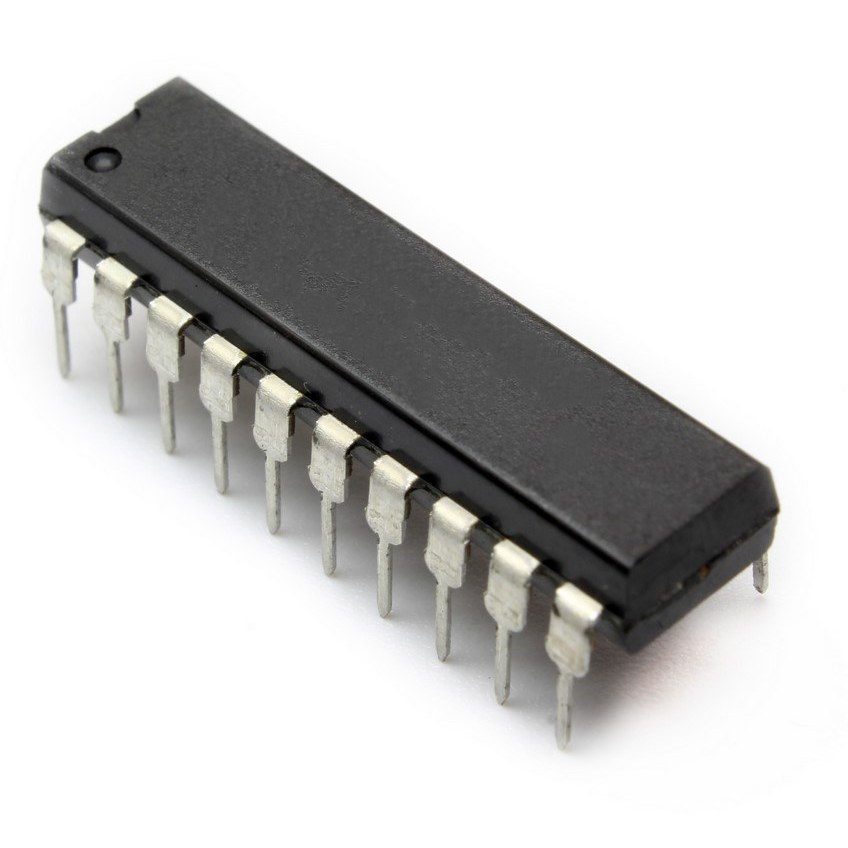

خرید آی سی 74HC244 Harris
آی سی 74HC244 Harris یک بافر و درایور 8 بیتی سه حالته (Octal Buffer/Line Driver) از خانواده HC است که برای افزایش توان درایو خطوط دیجیتال، ایزوله کردن باسهای داده و بهبود کیفیت سیگنال طراحی شده است. این آی سی دارای هشت بافر غیر معکوسکننده بوده و خروجیهای آن از نوع 3-State میباشند.
برای مشاهده سایر مدلهای مشابه میتوانید از دستهبندی آی سی بازدید نمایید.
ویژگیهای آی سی 74HC244 Harris
- بافر و درایور 8 بیتی
- خروجیهای سه حالته (3-State)
- خروجی غیر معکوسکننده
- دو پایه فعالسازی مستقل
- سرعت سوئیچینگ بالا
- مصرف توان پایین CMOS
- سازگار با مدارهای دیجیتال مختلف
کاربردهای آی سی 74HC244
بافر خطوط داده
برای افزایش توان راهاندازی خطوط دیتا و جلوگیری از افت کیفیت سیگنال در مسیرهای طولانی استفاده میشود.
سیستمهای مبتنی بر میکروکنترلر
جهت ایزولهسازی و تقویت خطوط ورودی و خروجی میکروکنترلرها کاربرد دارد.
مدارهای حافظه
در خطوط آدرس و داده حافظهها برای افزایش قابلیت درایو و کاهش بار روی پردازنده استفاده میشود.
تجهیزات صنعتی و کنترلی
در بردهای صنعتی، PLC ها، سیستمهای کنترل و تجهیزات اندازهگیری کاربرد فراوانی دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| شماره قطعه | 74HC244 |
| نوع عملکرد | Octal Buffer / Line Driver |
| تعداد کانال | 8 بیت |
| نوع خروجی | 3-State Non-Inverting |
| ولتاژ تغذیه | 2V تا 6V |
| تکنولوژی | CMOS |
| پکیج رایج | DIP-20 |
مزایای استفاده از 74HC244
- افزایش توان راهاندازی خطوط دیجیتال
- بهبود کیفیت سیگنال
- مصرف توان بسیار پایین
- سرعت عملکرد بالا
- قابلیت ایزوله کردن باسهای داده
- سازگاری با مدارهای TTL و CMOS
نکات مهم طراحی
خروجیهای 74HC244 از نوع سه حالته هستند و میتوانند در حالت High-Z قرار گیرند. این ویژگی امکان استفاده از چندین درایور روی یک باس مشترک را فراهم میکند. هنگام طراحی مدار باید پایههای Enable به درستی کنترل شوند تا از تداخل روی خطوط داده جلوگیری شود.
برای تکمیل طراحی مدار میتوانید از دستهبندی مقاومت و خازن نیز بازدید نمایید.
سوالات متداول
آی سی 74HC244 چه کاری انجام میدهد؟
این آی سی وظیفه بافر کردن و تقویت خطوط دیجیتال را بر عهده دارد و میتواند به عنوان درایور باس یا ایزولهکننده سیگنال استفاده شود.
آیا خروجیهای 74HC244 معکوسکننده هستند؟
خیر، خروجیهای این آی سی غیر معکوسکننده (Non-Inverting) هستند.
تفاوت 74HC244 با 74HC245 چیست؟
74HC244 یک بافر یکطرفه است، در حالی که 74HC245 یک ترنسیور دوطرفه برای تبادل داده روی باس محسوب میشود.
