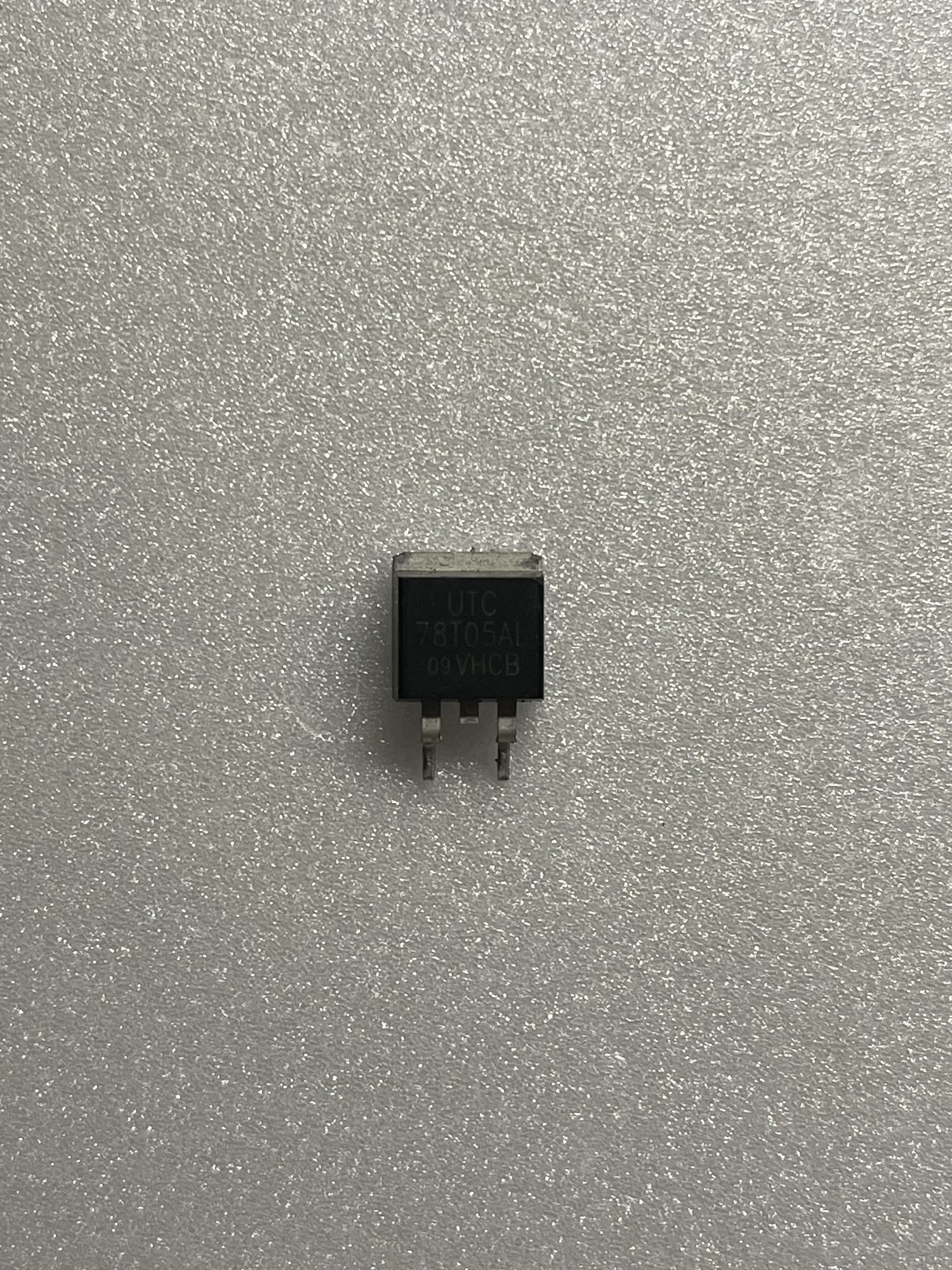

رگولاتور ۵ ولت UTC78T05AL – رگولاتور خطی 1A
رگولاتور UTC78T05AL یک آیسی تنظیم ولتاژ مثبت سه‌پایه با خروجی ثابت ۵ ولت است.
این قطعه برای مصارف عمومی مانند مدارات آنالوگ،
منابع تغذیه، میکروکنترلرها و پروژه‌های DIY بسیار کاربردی است.
رگولاتورهای سری UTC78XX در میان طراحان الکترونیک به دلیل پایداری بالا و قابلیت اطمینان معروف هستند.
ویژگی‌ها و مزایا
- خروجی ثابت ۵ ولت (Fixed 5V Output)
- جریان خروجی تا ۱ آمپر
- ولتاژ ورودی تا حدود ۳۵ ولت
- دارای حفاظت داخلی در برابر گرمای زیاد و اتصال کوتاه
- پکیج SMD نوع D2PACK – مناسب برای طراحی‌های فشرده
- پایداری بالا و عملکرد قابل اعتماد در پروژه‌های صنعتی
کاربردها
- تغذیه میکروکنترلرها (مانند Arduino، ESP32 و AVR)
- ماژول‌های سنسور و ارتباطی ۵ ولت
- منابع تغذیه خطی و پروژه‌های آموزشی
- تبدیل ولتاژ ۱۲ ولت به ۵ ولت در مدارات ساده
- مدارهای کنترل موتور با ماسفت‌های IRFP250
مشخصات فنی UTC78T05AL
| پارامتر | مقدار | توضیح |
|---|---|---|
| ولتاژ خروجی | ۵ ولت | خروجی ثابت رگوله‌شده |
| جریان خروجی | حداکثر ۱ آمپر | بسته به شرایط کاری و خنک‌سازی |
| ولتاژ ورودی | تا ۳۵ ولت | باید حداقل ۲ ولت بیشتر از خروجی باشد |
| نوع بسته‌بندی | SMD – D2PACK | مناسب برای مونتاژ سطحی |
| نوع رگولاتور | خطی مثبت (Linear Positive) | از خانواده UTC78XX |
نکات طراحی و استفاده
- در ورودی و خروجی از خازن‌های بای‌پس (مثل 0.33µF و 0.1µF) استفاده کنید.
- در صورت نیاز به جریان بالا، از هیت‌سینک یا تهویه مناسب استفاده شود.
- در ورودی حداقل ۷ ولت برای خروجی پایدار ۵ ولت در نظر بگیرید.
- برای ولتاژهای دیگر از سری‌های مشابه مثل UTC78T08AL یا UTC78T12AL استفاده کنید.
- در کنار قطعات قدرت مانند ULN2803 یا
گیرنده IR ۵mm قابل استفاده است.
چرا از استوک پارت بخریم؟
فروشگاه استوک پارت
این رگولاتور را با موجودی مطمئن، قیمت رقابتی و ارسال سریع عرضه می‌کند.
محصولات مرتبط با این رگولاتور مانند
LED کلاهی سفید ۵ میلی‌متر
و LED قرمز ۳ میلی‌متر نیز در فروشگاه موجود هستند.
