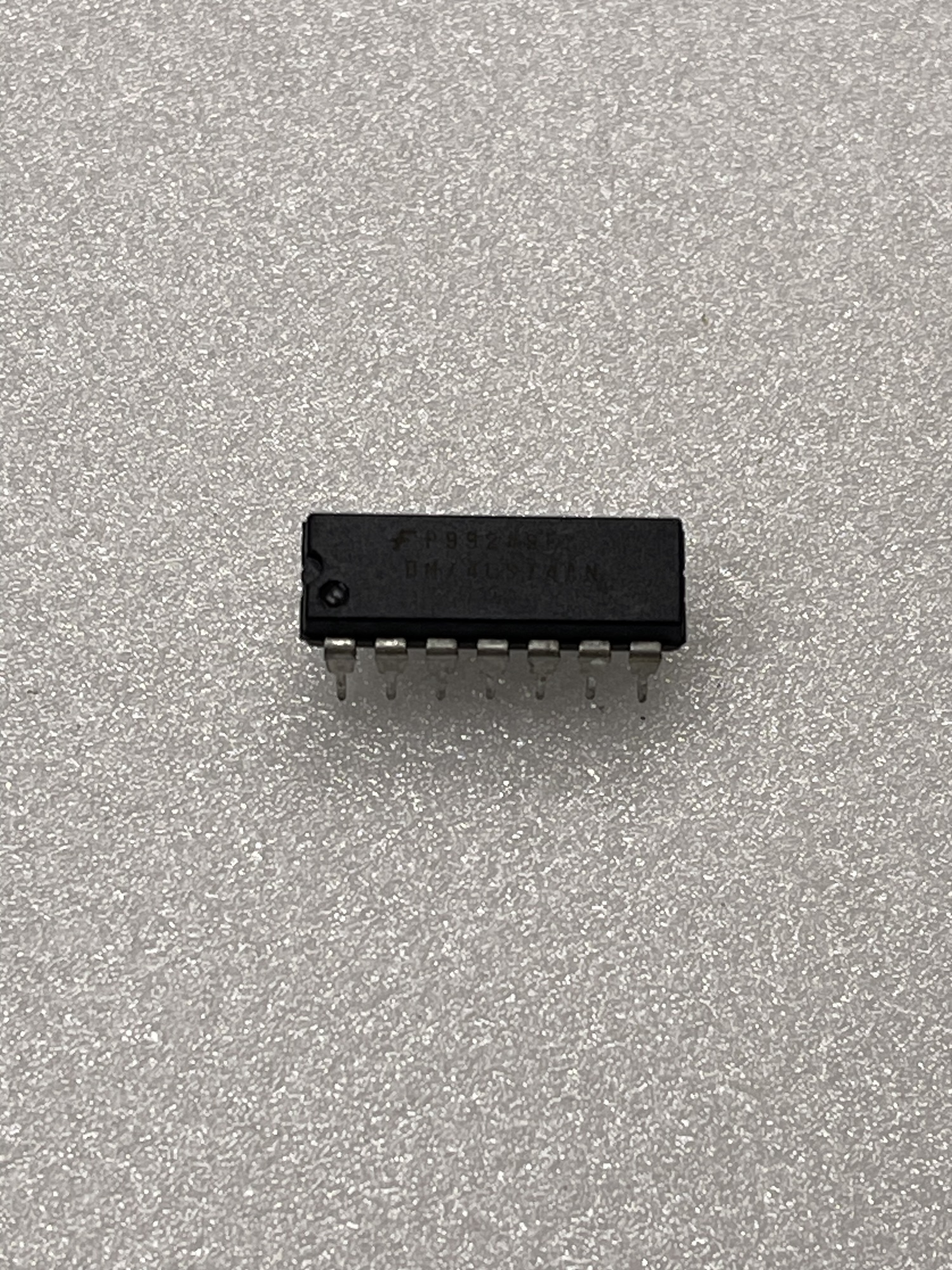

آیسی 74LS74 | فلیپ فلاپ نوع D دوگانه (Dual D-Type Flip-Flop)
آیسی 74LS74 یکی از قطعات مهم خانواده TTL سری LS بوده و شامل
دو فلیپفلاپ نوع D با لبهتریگر Positive Edge است. این آیسی
در مدارهای دیجیتال برای ذخیرهسازی داده، ساخت شمارندهها، تقسیمکننده فرکانس
و مدارهای ترتیبی کاربرد گستردهای دارد.
ویژگیها و قابلیتها
- دو عدد فلیپفلاپ نوع D مستقل
- لبهتریگر در لبه بالارونده (Positive Edge Triggered)
- سطوح منطقی TTL – سازگار با اغلب مدارهای دیجیتال
- دارای ورودیهای Asynchronous: ست (SET) و ریست (CLEAR)
- مناسب برای شمارندهها، رجیسترها، حافظههای موقت (Latch) و مدارهای ترتیبی
- سرعت بالا با مصرف توان پایین در مقایسه با خانواده استاندارد TTL
کاربردهای آیسی 74LS74
این قطعه در انواع سیستمهای دیجیتالی مورد استفاده قرار میگیرد، از جمله:
- ساخت شمارندهها و تقسیمکنندههای کلاک
- مدارهای Register و Shift Register
- ذخیرهسازی و هماهنگی سیگنالها در سیستمهای دیجیتال
- مدارهای ترتیبی و زمانبندی
- کنترل داده در پروژههای مبتنی بر میکروکنترلر
مشخصات فنی 74LS74
| مشخصه | مقدار |
|---|---|
| نوع تراشه | Dual D-Type Flip-Flop |
| ولتاژ کاری | 5V (منطق TTL) |
| پکیج | DIP-14 |
| فناوری ساخت | TTL LS |
| قابلیتهای اضافی | SET و RESET غیرهمزمان |
چرا 74LS74 یک انتخاب عالی است؟
این آیسی با زمانبندی دقیق، سازگاری بالا با سیگنالهای TTL و پایداری مناسب،
یکی از محبوبترین قطعات در ساخت مدارهای منطقی و پروژههای آموزشی و صنعتی است.
