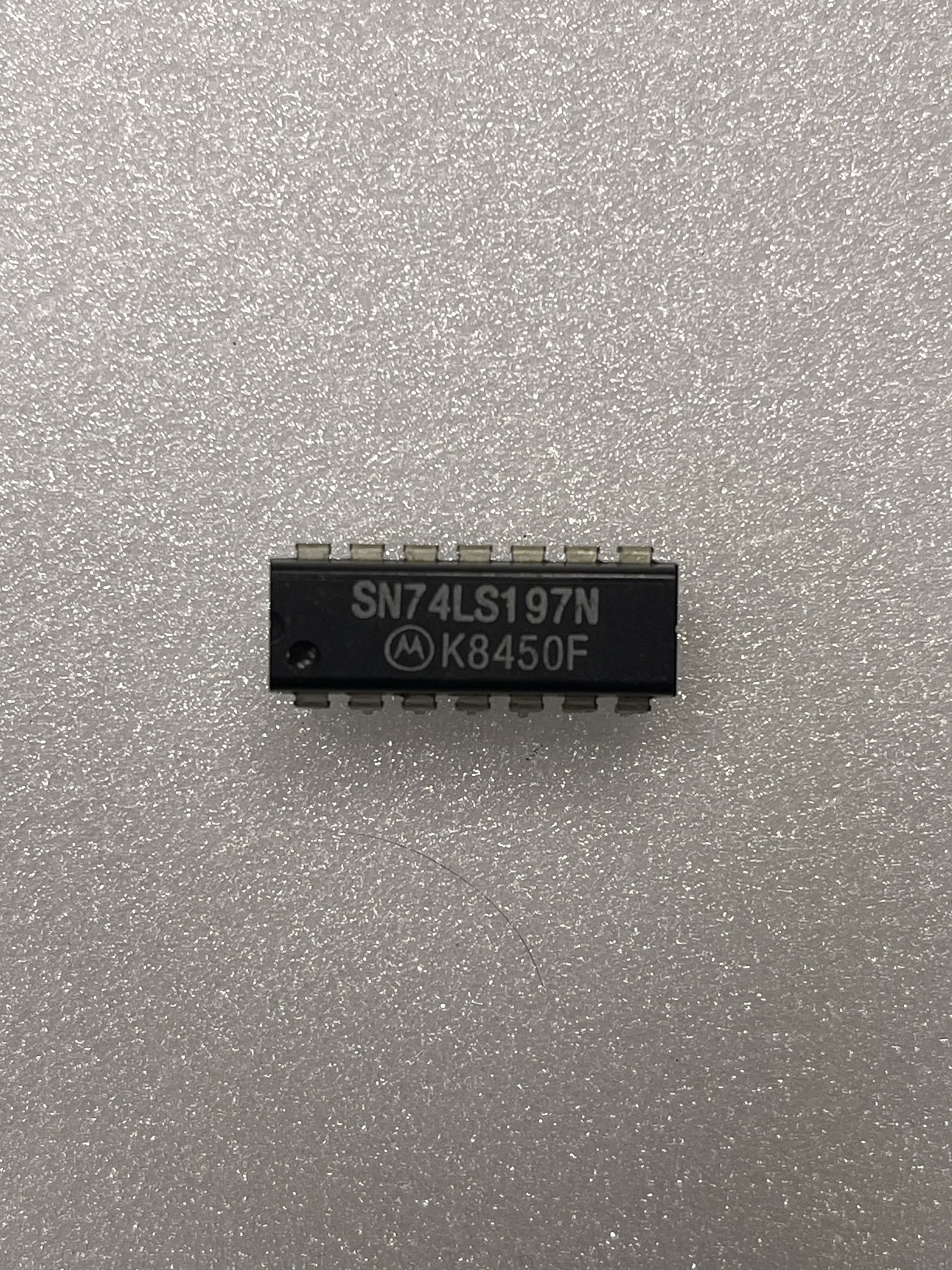

آیسی 74LS197 – 4-Bit Presettable Ripple Counter (TTL-LS)
آیسی 74LS197 یک شمارنده 4 بیتی قابل پیش تنظیم از خانواده TTL-LS است.
با این IC میتوانید یک شمارنده باینری (Mod-16) بسازید که قابلیت Parallel Load (بارگذاری موازی) یا
شمارش با کلاک را دارد. این قطعه در مدارهای دیجیتال، تایمرها، سیستمهای شمارش و پروژههای میکروکنترلری بسیار کاربردی است.
ویژگیها و قابلیتها
- شمارنده 4-بیت (Binary Counter / Ripple Counter)
- قابلیت Preset / Parallel Load برای تنظیم مقدار اولیه
- ریست (Master Reset) برای بازنشانی خروجیها
- قابلیت Cascade برای اتصال چند شمارنده و ساخت شمارنده با بیت بالاتر
- سازگار با منطق TTL-LS و تغذیه 5V
- پکیج DIP-14 مناسب مونتاژ روی برد و مدارات سختافزاری
کاربردهای رایج
- شمارش وقایع یا پالسها (Pulse Counter)
- ساخت تایمر یا تقسیم فرکانس (Frequency Divider)
- مدارهای شمارش تا 16 و ریست خودکار
- بخش شمارنده در سیستمهای دیجیتال
- پروژههای میکروکنترلری که نیاز به شمارنده سختافزاری دارند
مشخصات فنی 74LS197
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 4-Bit Presettable Ripple Counter |
| منطق / خانواده | TTL-LS |
| ولتاژ تغذیه | ≈ 5V (TTL) |
| قابلیت Preset (بارگذاری موازی) | دارد (Parallel Load) |
| Master Reset (ریست کلی) | دارد |
| حداکثر فرکانس شمارش | تا ≈ 70 MHz (بسته به شرایط) :contentReference[oaicite:4]{index=4} |
| پکیج | DIP-14 |
| قابلیت Cascade | بله — قابل اتصال چند IC برای شمارنده با بیت بالا |
دانلود دیتاشیت و اطلاعات بیشتر
دیتاشیت رسمی 74LS197 را از طریق لینک زیر میتوانید مشاهده یا دانلود کنید:
لینکهای پیشنهادی داخلی
- آیسی 74LS165 – شیفت رجیستر سریال-به-موازی
- آیسی 74LS157 – مالتیپلکسر TTL
- آیسی 74LS123 – مولتیویبراتور مونواستابل
- مشاهده تمامی قطعات TTL
چرا 74LS197 را انتخاب کنیم؟
74LS197 با امکاناتی مانند شمارش 4-بیتی، قابلیت بارگذاری پیشتنظیم، ریست و امکان cascade،
انتخابی بسیار مناسب برای پروژههایی است که به شمارنده سختافزاری، تایمر یا تقسیم-فرکانس دقیق نیاز دارند.
مصرف پایین، سرعت بالا و سازگاری با منطق TTL باعث میشود این IC برای طراحی مدارهای دیجیتال و میکروکنترلری گزینهای مطمئن باشد.
