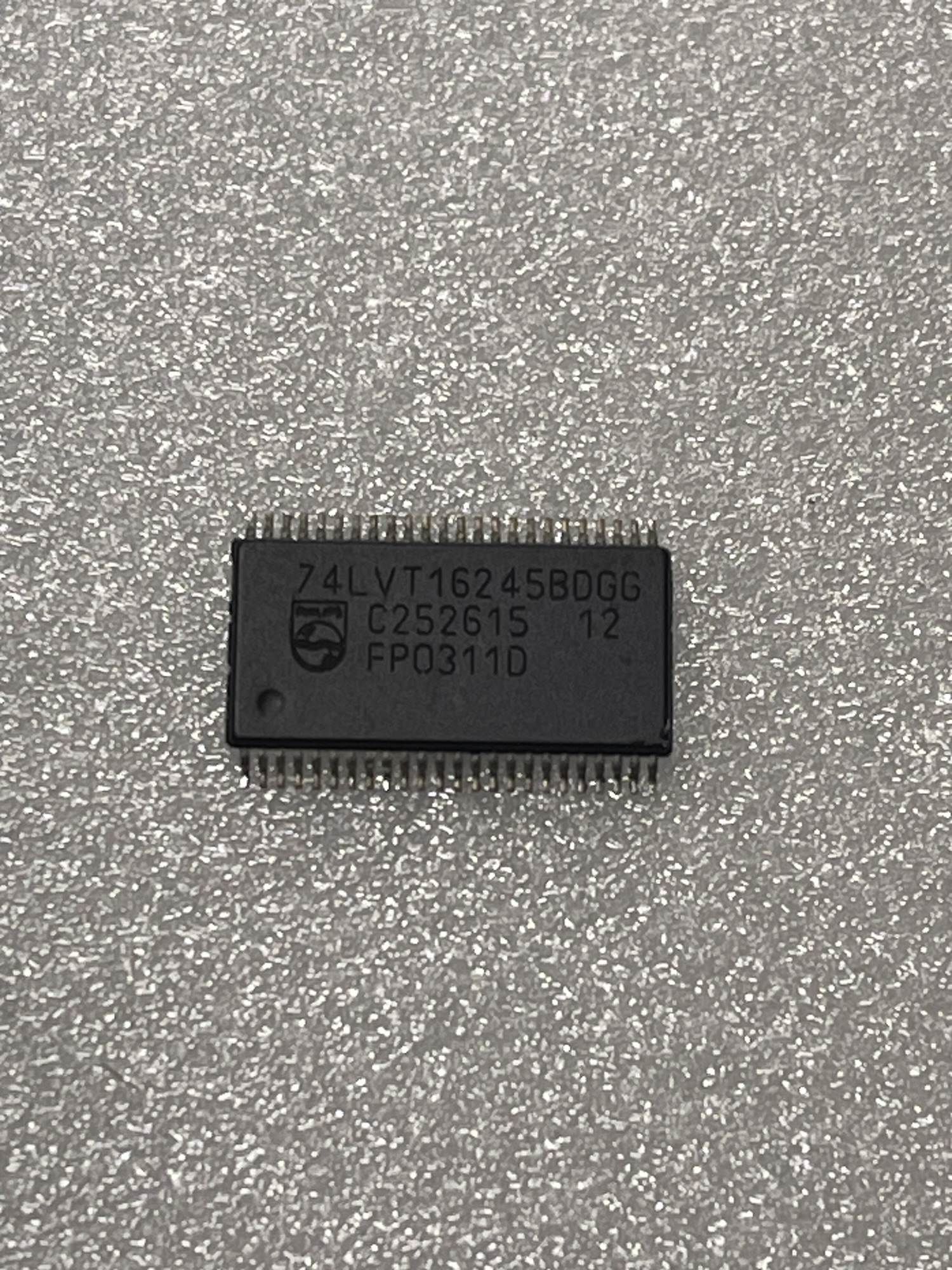

آیسی 74LVT16245 – ترانسسیور/بافر دوطرفه ۱۶-بیتی با خروجی 3-State
آیسی 74LVT16245 یک Transceiver / Bus-Driver 16-bit با خروجی 3-State و قابلیت اتصال دو باس دیجیتال است.
این قطعه امکان انتقال داده بین دو باس ۱۶-بیتی و buffer کردن خطوط دیتا با قابلیت bidirectional** را فراهم میکند.
بهطور معمول برای ران کردن باس داده، تطبیق سطح ولتاژ، درایو خطوط با fan-out بالا و جداسازی منطقی بین بخشهای مختلف مدار استفاده میشود.
برای اطلاعات دقیق نقشه پایهها و مشخصات فنی، دیتاشیت رسمی را دانلود کنید:
ویژگیها و امکانات 74LVT16245
- ترانسسیور / بافر ۱۶-بیتی با خروجی 3-State — قابل استفاده بهصورت دو بخش 8-بیتی یا یک باس 16-بیتی
- ولتاژ کاری 2.7 تا 3.6 ولت — مناسب سیستمهای 3.3V
- ورودی/خروجی سازگار با سطح TTL (قابلیت interface با سیستمهای 5V
- خروجی با رانش قوی: +64 mA / –32 mA (Driving capability برای بارهای سنگین)
- خروجی 3-State با کنترل OE — برای اشتراک باس و جداسازی زمانی باس از خط
- قابلیت دوطرفه (دو جهت send/receive) با کنترل جهت (DIR) — مناسب برای باسهای دوطرفه
- پشتیبانی از bus-hold برای ورودیها — نیاز به مقاومت pull-up خارجی برای ورودی های بلااستفاده ندارد
کاربردهای رایج
- ران کردن باس داده و آدرس در میکروکنترلرها، FPGA یا سیستمهای دیجیتال
- تبدیل سطح ولتاژ / تطبیق ولتاژ بین 3.3V و 5V
- تقویت و درایو خطوط با fan-out بالا یا خطوط با بار زیاد
- اجرای باس دوطرفه برای ارتباط بین دو بخش از مدار (مثلاً MCU ↔︎ حافظه)
- طراحی مدارهای رابط (bus driver), ماژولهای IO, سیستمهای با چند بخش منطقی مجزا
مشخصات فنی 74LVT16245
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 16-bit Bidirectional Transceiver / Bus Driver |
| ولتاژ تغذیه (VCC) | 2.7 – 3.6 V (معمول 3.3 V) |
| قابلیت 3-State خروجی | دارد (کنترل با OE) |
| Drive capability | -32 میلی آمپر تا 64 میلی آمپر |
| پورتها | دو پورت 8-بیتی (قابل کوتاه کردن برای 16-بیت) |
| پشتیبانی از TTL 5V logic levels | بله (ورودی tolerant تا 5.5V) |
| پکیج | TSSOP-48 / بسته-بندی SMD 48-Pin |
| دمای کاری | −40 °C تا +85 °C (بسته به تولیدکننده) |
