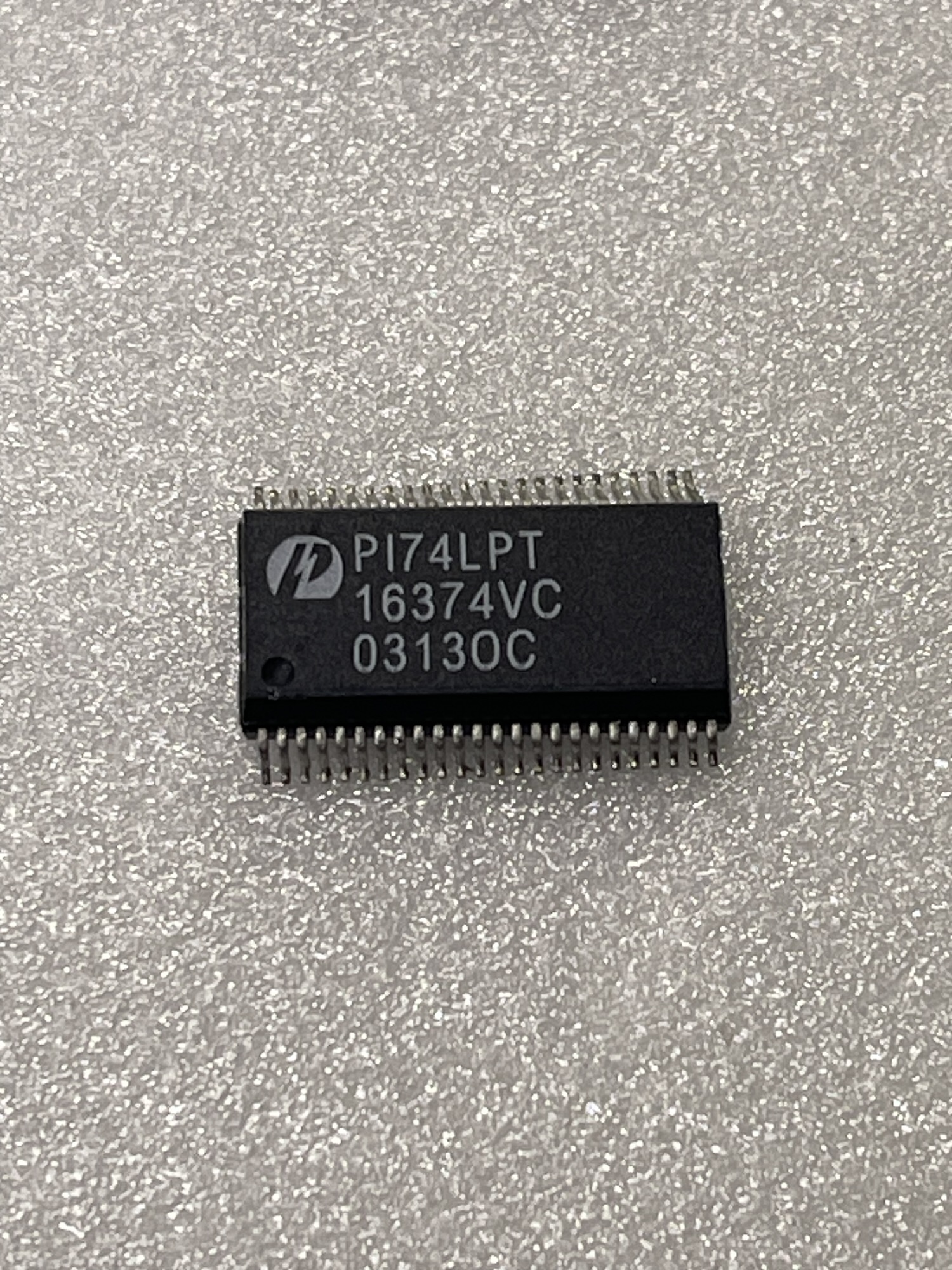

آیسی PI74LPT16374VC – رجیستر/فلیپفلاپ ۱۶-بیتی با خروجی 3-State (3.3V)
آیسی PI74LPT16374VC از خانواده رجیستر/فلیپفلاپ 16-بیتی است که با ولتاژ کاری 2.7–3.6 ولت طراحی شده و خروجیهای آن قابلیت 3-State دارند.
این قطعه مناسب بهکارگیری بهعنوان رجیستر داده، پورت I/O، باس دیتا، و ذخیره موقت اطلاعات در میکروکنترلرها و سیستمهای دیجیتال است.
برای دانلود دیتاشیت و مشاهده نقشه پایه و مشخصات کامل، لینک رسمی در ادامه قرار دارد:
صفحه رسمی PI74LPT16374VC – Pericom
ویژگیها و قابلیتها
- رجیستر / فلیپ-فلاپ 16-بیتی با خروجی 3-State
- ولتاژ کاری 2.7 تا 3.6 V — مناسب مدارهای 3.3 ولت
- خروجی با قابلیت High-Impedance (3-State) برای اشتراک باس و کاهش تداخل
- مناسب برای پیادهسازی باس داده، پورت I/O، رجیستر میانی، باس میکروکنترلر و FPGA
- سازگار با منطق TTL و CMOS (به دلیل ورودی/خروجی مقاوم) — امکان استفاده در سیستمهای با سیگنال 5 ولت
کاربردهای رایج
- پورت I/O 16-بیتی برای میکروکنترلرها و FPGA
- رجیستر واسط (Intermediate Register) برای باس داده
- ذخیره موقت داده و حافظه کوتاهمدت
- ایجاد باس دوطرفه/چندباس با خروجی 3-State برای کاهش تداخل و انعطاف طراحی
- مدارهای منطقی با نیاز به دسترسی همزمان به داده/آدرس در سرعت بالا
مشخصات فنی PI74LPT16374VC
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 16-Bit Edge-Triggered D-Type Flip-Flop / Register with 3-State Outputs |
| ولتاژ کاری | 2.7 – 3.6 ولت (معمول 3.3V) |
| تعداد بیت / پورت | 16 بیت (قابل استفاده بهصورت 2×8-بیت یا 1×16-بیت) |
| حالت خروجی | 3-State / High-Impedance با OE |
| سازگاری ورودی/خروجی | TTL-Compatible & 5V-Tolerant Inputs (CMOS) |
| پکیج | SOP-48 (SMD) |
| دمای کاری | –40 درجه سیلیسیوس تا +85 درجه سیلیسیوس |
