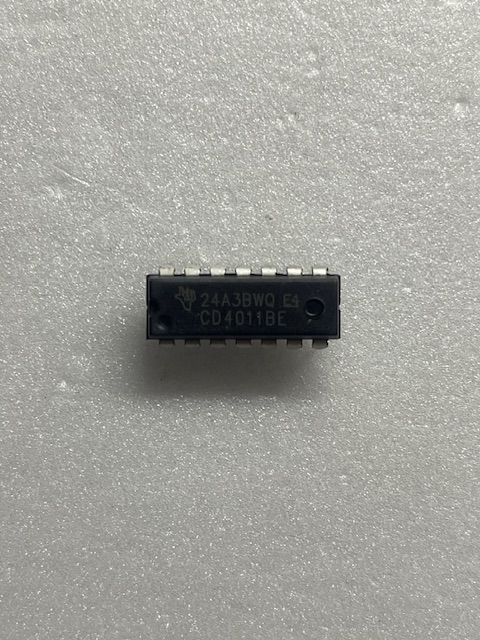

آیسی CD4011 – گیت NAND چهارتایی CMOS
آیسی CD4011 یکی از پرکاربردترین آیسیهای منطقی خانواده CMOS سری 4000 است
که شامل چهار گیت NAND دو ورودی در یک پکیج DIP میباشد.
این آیسی به دلیل مصرف توان پایین، نویزپذیری کم و محدوده ولتاژ کاری گسترده،
در انواع پروژههای دیجیتال، آموزشی و صنعتی مورد استفاده قرار میگیرد.
هر گیت NAND در این آیسی دارای دو ورودی و یک خروجی است و میتوان از آن
برای پیادهسازی بسیاری از توابع منطقی مانند AND، OR، NOT، Flip-Flop،
مدارات حافظه، اسیلاتور و تایمر استفاده کرد.
گیت NAND از مهمترین گیتهای منطقی در طراحی دیجیتال محسوب میشود،
زیرا با استفاده از آن میتوان تقریباً تمام توابع منطقی دیگر را پیادهسازی کرد.
ویژگیهای آیسی CD4011
- دارای 4 گیت NAND دو ورودی مستقل
- تکنولوژی CMOS با مصرف توان پایین
- محدوده ولتاژ کاری گسترده
- نویزپذیری پایین و پایداری مناسب
- قابل استفاده در مدارات دیجیتال و کنترلی
- پکیج DIP مناسب بردبورد و پروژههای آموزشی
- امکان پیادهسازی گیتهای منطقی دیگر
مشخصات فنی
- مدل: CD4011
- نوع گیت: Quad 2-Input NAND Gate
- تعداد گیتها: 4 عدد
- تکنولوژی ساخت: CMOS
- ولتاژ کاری: 3V تا 18V
- پکیج: DIP-14
- توان مصرفی پایین
کاربردهای CD4011
- مدارات منطقی دیجیتال
- پروژههای آموزشی الکترونیک
- ساخت اسیلاتور و مولتیویبراتور
- مدارات حافظه و Flip-Flop
- سیستمهای کنترلی دیجیتال
- مدارات تایمر و تولید پالس
- بردهای میکروکنترلری
برای طراحی مدارهای دیجیتال و تغذیه پروژهها میتوانید محصولات مرتبط زیر را نیز بررسی کنید:
عملکرد گیت NAND
گیت NAND ترکیبی از گیت AND و NOT است.
خروجی این گیت تنها زمانی صفر میشود که هر دو ورودی در وضعیت HIGH باشند،
در غیر این صورت خروجی برابر HIGH خواهد بود.
به دلیل کامل بودن منطقی (Functional Completeness)،
گیت NAND پایه اصلی بسیاری از مدارات دیجیتال محسوب میشود.
طبق منابع آموزشی، آیسی CD4011 شامل چهار گیت NAND مستقل بوده
و در محدوده ولتاژ 3 تا 18 ولت کار میکند.
جمعبندی
اگر به دنبال یک آیسی منطقی CMOS کممصرف و کاربردی برای پروژههای دیجیتال،
آموزشی یا صنعتی هستید، CD4011 یکی از بهترین گزینهها برای طراحی
مدارات مبتنی بر گیت NAND خواهد بود.
