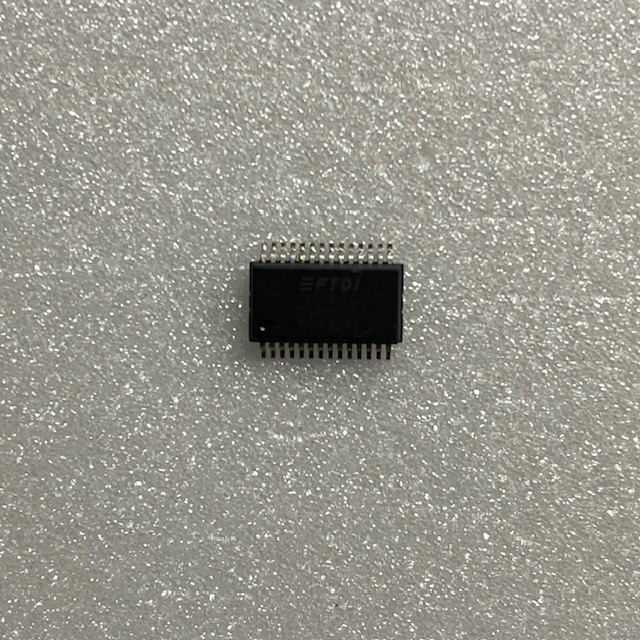

آیسی FT232RL – مبدل USB به UART سریال (USB to Serial Interface)
آیسی FT232RL یک تراشه رابط USB به UART از شرکت FTDI است که برای
تبدیل ارتباط USB به سریال UART (TTL) در پروژههای الکترونیکی و میکروکنترلری بهکار میرود.
این IC از پروتکل USB 2.0 Full Speed (12 Mbps) پشتیبانی میکند و با ادغام بسیاری از مدارهای جانبی
از جمله EEPROM داخلی و مدار ساعت، طراحی USB به سریال را ساده میکند.
ویژگیهای کلیدی آیسی FT232RL
- مبدل رابط USB به UART سریال با پشتیبانی از USB 2.0 Full Speed (12 Mbps)
- پشتیبانی از سطوح ولتاژ منطق 1.8 V تا 5.25 V (قابل تطبیق با مدارهای مختلف)
- بسته SMD یا SSOP با 28 پایه مناسب برای نصب روی بردهای مدار چاپی (PCB)
- پروتکل UART با پشتیبانی از 7/8 بیت داده، 1/2 بیت توقف و حالتهای مختلف پاریتی
- هیچ نیازی به برنامهنویسی USB خاص در تراشه نیست – همه پروتکل USB روی تراشه پیادهسازی شده است
- پشتیبانی از handshaking سختافزاری و نرمافزاری (RTS/CTS، XON/XOFF)
- پشتیبانی از سرعتهای ارتباطی UART از 300 بیتبرثانیه تا چند مگابیت بر ثانیه
- پشتیبانی از ویژگی امنیتی FTDIChip-ID™ برای شناسایی منحصربهفرد
- دمای کاری از −40 °C تا +85 °C برای کاربردهای صنعتی
کاربردهای رایج
- اتصال میکروکنترلرها، مانند AVR، PIC یا ARM، به کامپیوتر از طریق USB
- برنامهریزی و دیباگ سیستمهای امبدد با رابط سریال
- ایجاد پورت سریال مجازی (Virtual COM Port) روی سیستمعاملهای Windows، Linux و macOS
- ارتباط با ماژولها و سنسورهای UART در پروژههای رباتیک و IoT
- تبدیل USB به RS422/RS485 در کاربردهای صنعتی یا ارتباط طولانی برد
مزایای استفاده از FT232RL
استفاده از آیسی FT232RL باعث میشود دیگر نیازی به طراحی پیچیده پروتکل USB نباشد، زیرا همه
پروتکلهای لازم در تراشه تعبیه شدهاند و طراح فقط باید ارتباط UART را با بخش سریال هدف برقرار کند.
این موضوع توسعه پروژه را سریعتر و کمخطاتر میکند و پشتیبانی درایور برای اکثر سیستمعاملها وجود دارد.
لینکهای داخلی مرتبط
- میکروکنترلر STM32F103VGT6
- آیسی ATtiny13A – AVR 8-بیت
- آیسی ATmega8A SMD – AVR 8-بیت
- قطعات واسط و مبدل
منابع خارجی معتبر (دیتاشیت)
برای مشاهده مشخصات کامل، جداول پینآوت و عملکرد این تراشه، دیتاشیت رسمی FT232RL منتشرشده توسط FTDI را میتوانی از لینک زیر دانلود کنی:
