اپتوکوپلر TLP531 چیست؟

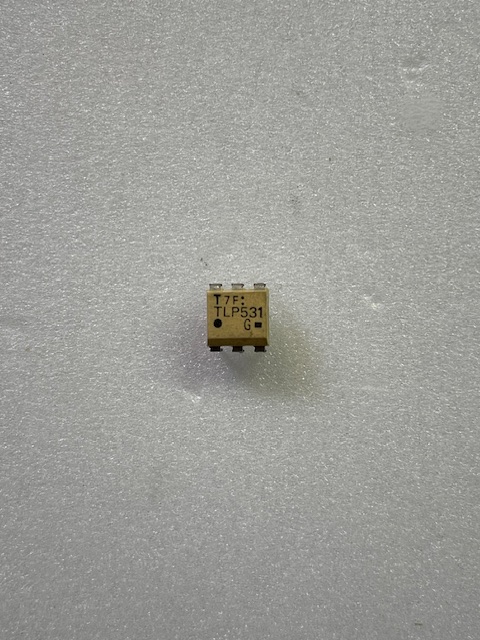

TLP531 یک اپتوکوپلر (Optocoupler) ساخت شرکت Toshiba است که از یک LED مادون قرمز GaAs و یک فوتوترانزیستور تشکیل شده است. این قطعه برای انتقال سیگنال بین دو بخش مدار بدون اتصال الکتریکی مستقیم طراحی شده و ایزولاسیون مناسبی در برابر نویز، ولتاژهای ناخواسته و اختلاف پتانسیل بین مدارها ایجاد میکند.
اپتوکوپلر TLP531 در کنترلرهای صنعتی، PLC، ماژولهای ورودی و خروجی AC/DC، منابع تغذیه سوئیچینگ، رلههای حالت جامد (SSR) و تجهیزات اندازهگیری کاربرد گستردهای دارد. این قطعه دارای ولتاژ ایزولاسیون 2500Vrms و نسبت انتقال جریان (CTR) حداقل 50 درصد است.
ویژگیهای اپتوکوپلر TLP531
- ایزولاسیون الکتریکی 2500Vrms
- دارای فوتوترانزیستور خروجی

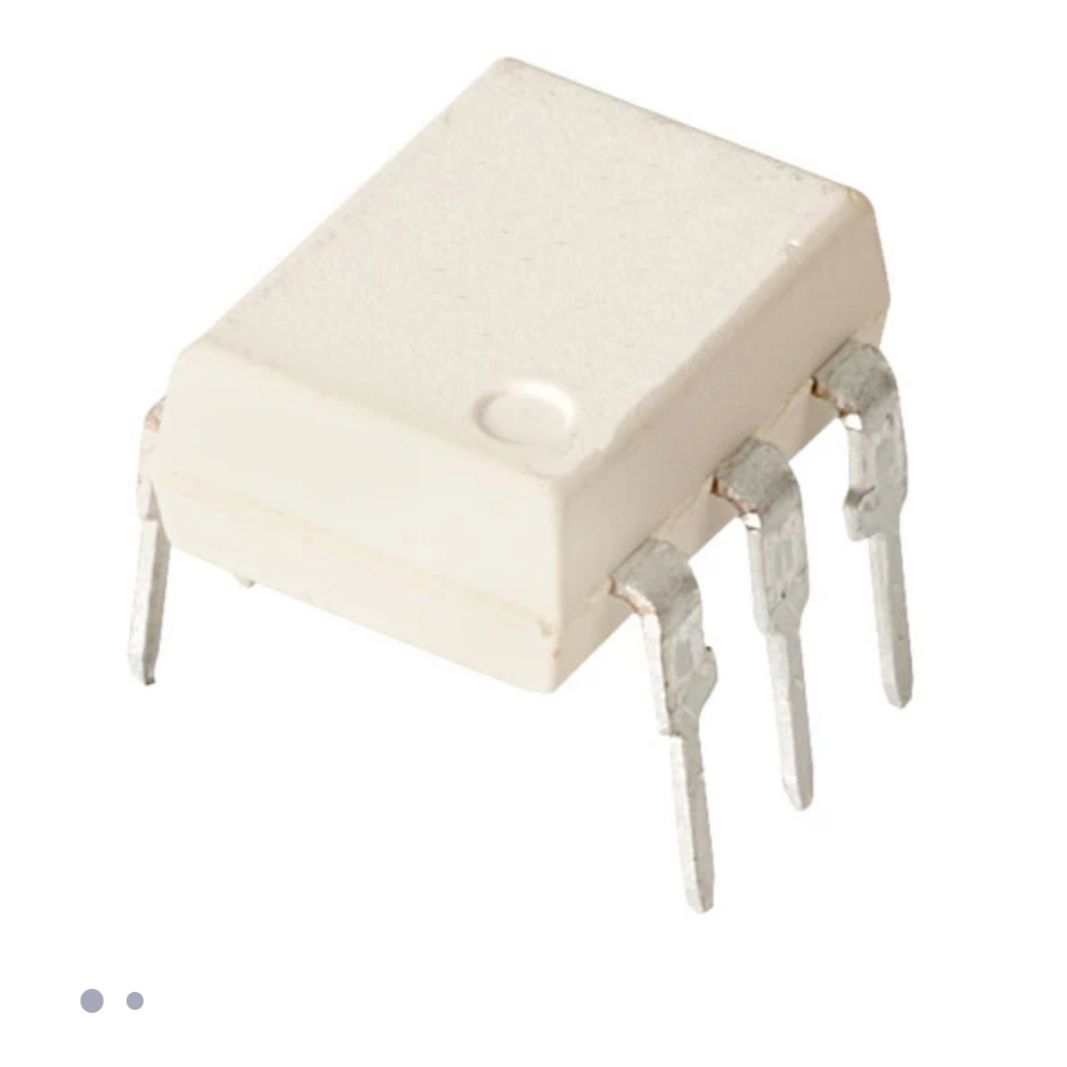

- پکیج DIP-6 استاندارد
- ولتاژ کلکتور به امیتر 55 ولت
- CTR حداقل 50 درصد
- مصونیت مناسب در برابر نویز
- مناسب مدارهای صنعتی
- قابلیت استفاده در ورودی PLC
- ابعاد استاندارد و نصب آسان
- ساخت Toshiba
کاربردهای اپتوکوپلر TLP531
کنترلرهای صنعتی و PLC
برای جداسازی بخش فرمان از مدار قدرت و حفاظت میکروکنترلرها و PLC در برابر نویز و ولتاژهای ناخواسته استفاده میشود.
منابع تغذیه سوئیچینگ
در مسیر فیدبک ایزوله منابع تغذیه سوئیچینگ و کنترل ولتاژ خروجی کاربرد دارد.
رلههای حالت جامد
به عنوان واسط ایزوله بین بخش کنترل و مدار قدرت در SSRها استفاده میشود.
تجهیزات اندازهگیری و پزشکی
برای انتقال سیگنال بدون اتصال مستقیم الکتریکی و افزایش ایمنی سیستم مورد استفاده قرار میگیرد.
مشخصات فنی TLP531
| مشخصه | مقدار |
|---|---|
| مدل | TLP531 |
| نوع قطعه | Phototransistor Optocoupler |
| پکیج | DIP-6 |
| ولتاژ ایزولاسیون | 2500Vrms |
| ولتاژ کلکتور-امیتر | 55V |
| CTR حداقل | 50% |
| حداکثر جریان LED | 70mA |
| حداکثر جریان کلکتور | 50mA |
| دمای کاری | -25°C تا +85°C |
| سازنده | Toshiba |
مزایای استفاده از TLP531
- حفاظت مدارهای حساس در برابر نویز
- ایزولاسیون مطمئن بین ورودی و خروجی
- افزایش ایمنی تجهیزات صنعتی
- مناسب برای مدارهای کنترلی و قدرت
- پایداری و طول عمر بالا
- سازگاری با اکثر طراحیهای صنعتی
- کیفیت ساخت بالا
لینکهای مرتبط
- اپتوکوپلر TLP181
- اپتوکوپلر TLP521-2
- اپتوکوپلر TLP521-4
- اپتوکوپلر PS2801-4
- انواع اپتوکوپلر
- قطعات صنعتی
سوالات متداول
اپتوکوپلر TLP531 چه کاربردی دارد؟
برای ایزولهسازی سیگنال بین مدارهای کنترلی و قدرت، PLC، منابع تغذیه سوئیچینگ و تجهیزات صنعتی استفاده میشود.
آیا TLP531 خروجی ترانزیستوری دارد؟
بله، خروجی این اپتوکوپلر از نوع فوتوترانزیستور است.
ولتاژ ایزولاسیون TLP531 چقدر است؟
این قطعه دارای ولتاژ ایزولاسیون 2500Vrms بین ورودی و خروجی است.
جایگزین TLP531 چیست؟
بسته به مدار، TLP521، TLP181، PC817 و PS2801 میتوانند در برخی کاربردها جایگزین شوند اما باید مشخصات CTR و سرعت سوئیچینگ بررسی شود.
