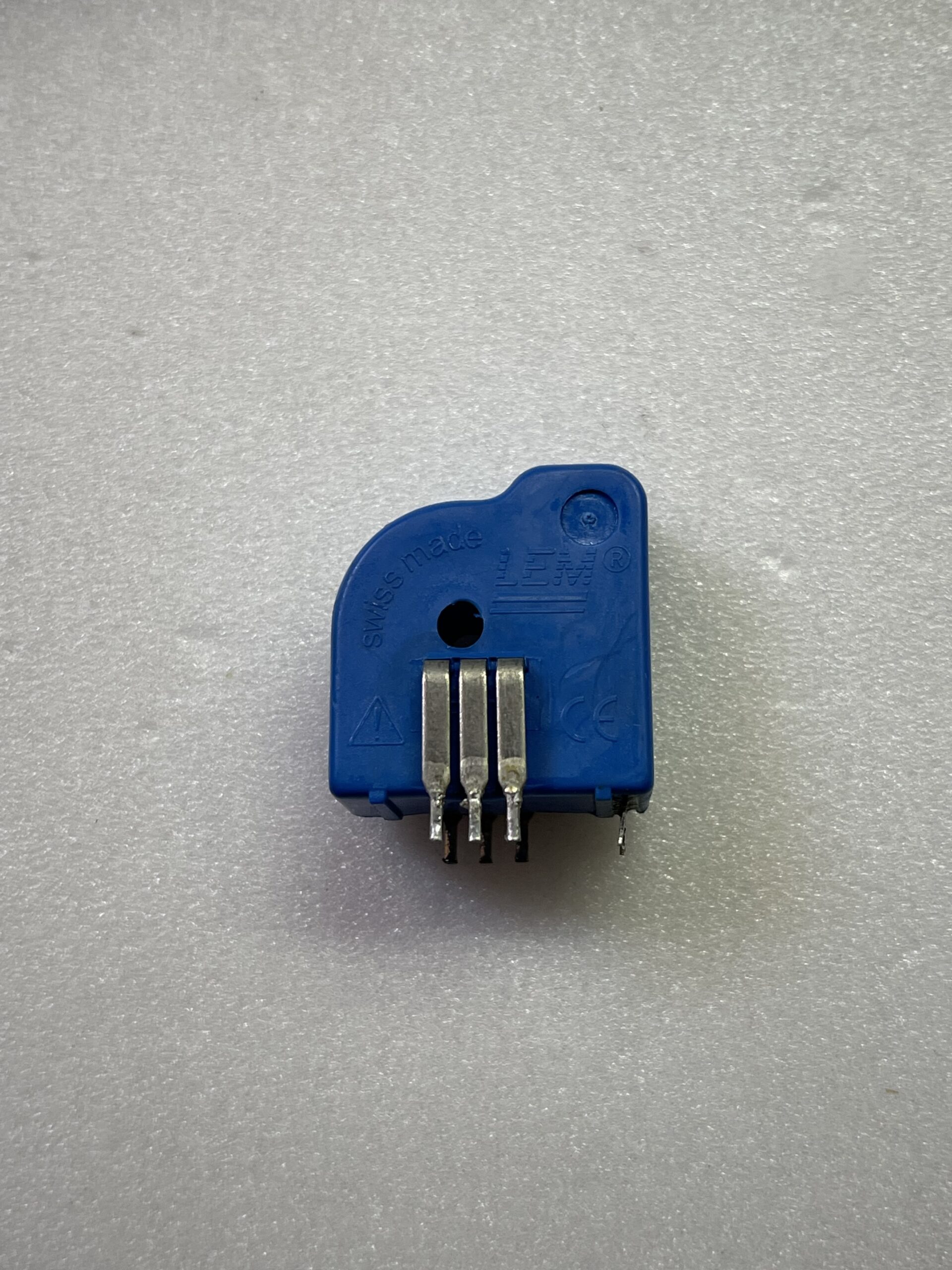

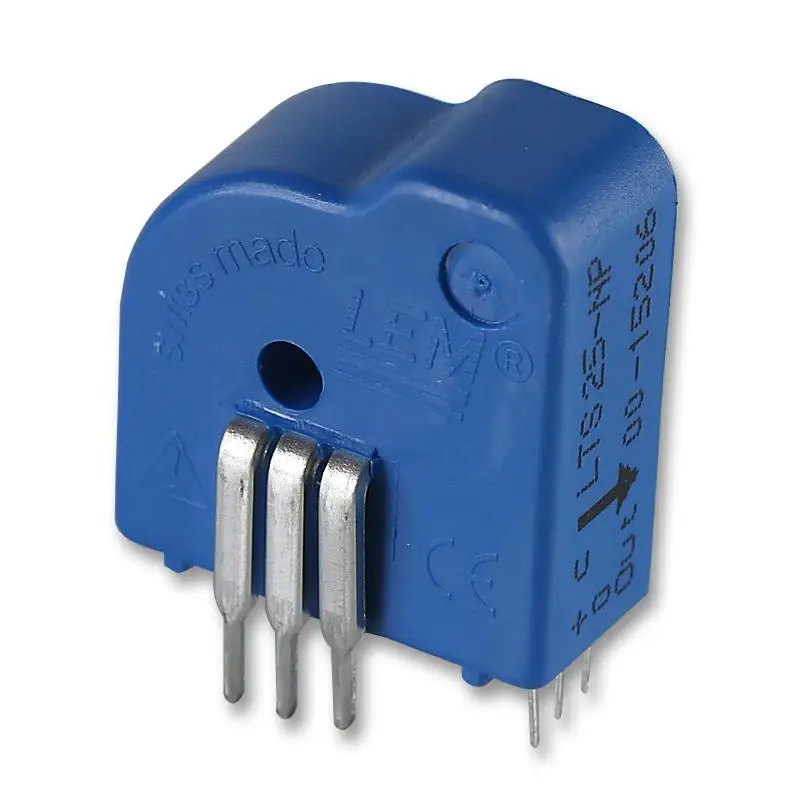

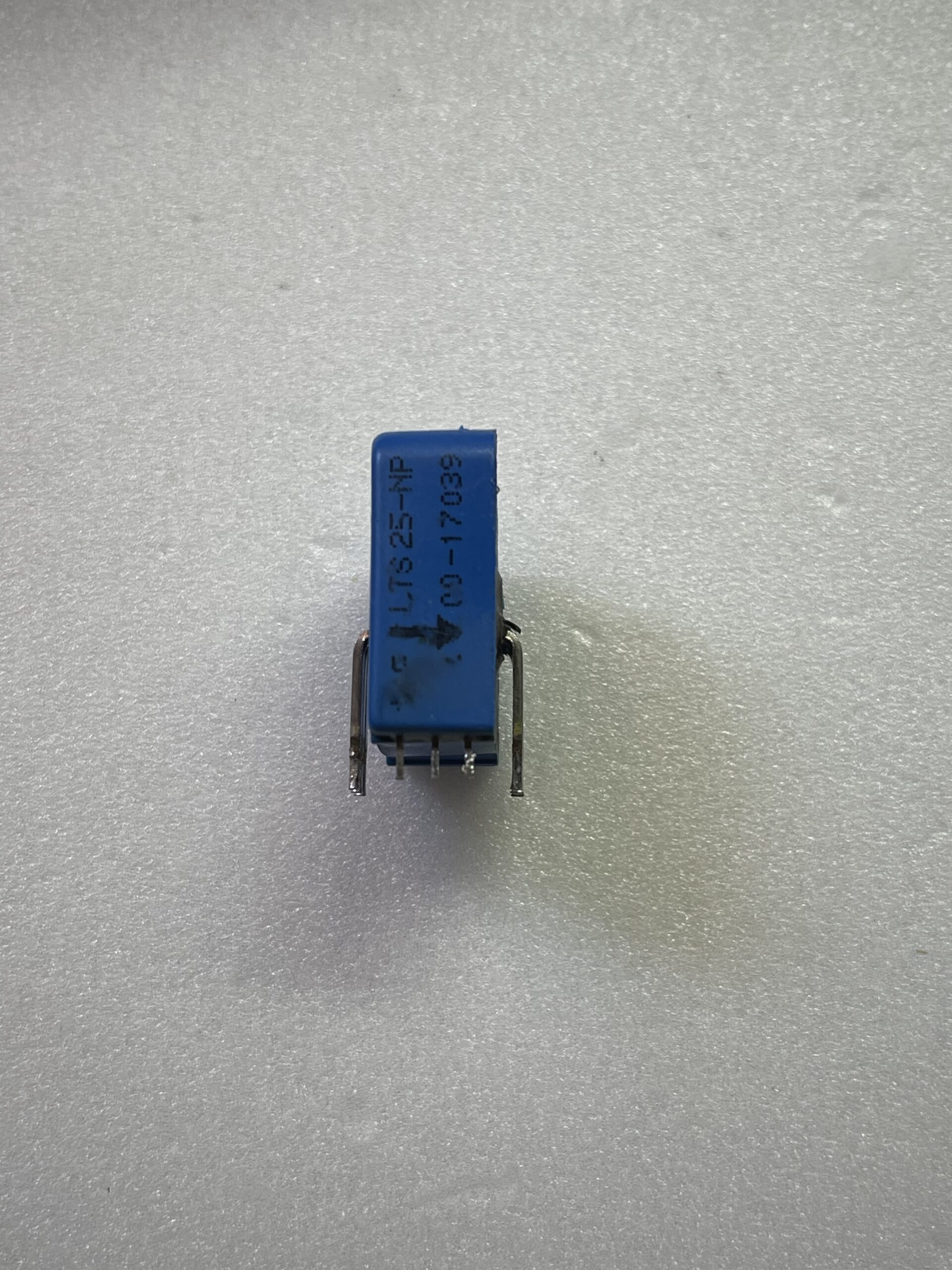

سنسور جریان LTS 25-NP چیست؟
LTS 25-NP یک سنسور جریان دقیق از شرکت LEM است که بر پایه فناوری Hall Effect و ساختار Closed Loop (Compensated) طراحی شده است. این سنسور امکان اندازهگیری جریانهای AC، DC و پالسی را با دقت بسیار بالا فراهم میکند و دارای ایزولاسیون گالوانیکی کامل بین مدار قدرت و مدار اندازهگیری است.
سنسور LTS25-NP با جریان نامی 25 آمپر و محدوده اندازهگیری تا ±80 آمپر، یکی از پرکاربردترین ترانسدیوسرهای جریان در تجهیزات صنعتی، درایوهای موتور، UPS، منابع تغذیه سوئیچینگ و اینورترها محسوب میشود.
ویژگیهای سنسور جریان LTS 25-NP
- اندازهگیری جریان AC، DC و پالسی
- فناوری Hall Effect حلقه بسته
- جریان نامی 25 آمپر
- محدوده اندازهگیری تا ±80 آمپر
- خروجی آنالوگ ولتاژی
- تغذیه 5 ولت
- پهنای باند تا 200kHz
- ایزولاسیون کامل بین ورودی و خروجی
- خطای خطی کمتر از 0.1%
- مناسب نصب روی PCB
کاربردهای سنسور LTS 25-NP
اینورتر و درایو موتور
برای اندازهگیری و کنترل جریان موتورهای AC و DC در سیستمهای کنترل دور موتور استفاده میشود.
منابع تغذیه سوئیچینگ
در پاورهای صنعتی و منابع تغذیه برای مانیتورینگ و حفاظت جریان کاربرد دارد.
UPS و سیستمهای باتری
جهت اندازهگیری جریان شارژ و دشارژ باتری و مدیریت توان استفاده میشود.
تجهیزات صنعتی
در سیستمهای اتوماسیون، جوشکاری، کنترل انرژی و تجهیزات قدرت مورد استفاده قرار میگیرد.
مشخصات فنی LTS 25-NP
| مشخصه | مقدار |
|---|---|
| مدل | LTS 25-NP |
| سازنده | LEM |
| نوع سنسور | Hall Effect Closed Loop |
| جریان نامی | 25A |
| محدوده اندازهگیری | ±80A |
| تغذیه | 5V DC |
| حساسیت | 25mV/A |
| پهنای باند | DC تا 200kHz |
| زمان پاسخ | کمتر از 400ns |
| دقت | ±0.2% |
| دمای کاری | -40°C تا +85°C |
| نوع نصب | Through Hole PCB |
مزایای سنسور جریان LTS25-NP
- دقت اندازهگیری بسیار بالا
- پاسخ سریع به تغییرات جریان
- اندازهگیری جریان AC و DC
- ایزولاسیون الکتریکی کامل
- مقاومت بالا در برابر نویز
- تلفات بسیار کم در مسیر جریان
- مناسب کاربردهای صنعتی حساس
لینکهای مرتبط
سوالات متداول
آیا LTS 25-NP جریان AC و DC را اندازهگیری میکند؟
بله، این سنسور قابلیت اندازهگیری جریان AC، DC و پالسی را دارد.
حداکثر جریان قابل اندازهگیری چقدر است؟
محدوده اندازهگیری این سنسور تا ±80 آمپر است.
آیا خروجی سنسور ایزوله است؟
بله، بین مسیر قدرت و مدار اندازهگیری ایزولاسیون گالوانیکی کامل وجود دارد.
کاربرد اصلی LTS25-NP چیست؟
در اینورترها، UPS، درایو موتور، منابع تغذیه سوئیچینگ و تجهیزات صنعتی برای اندازهگیری دقیق جریان استفاده میشود.
