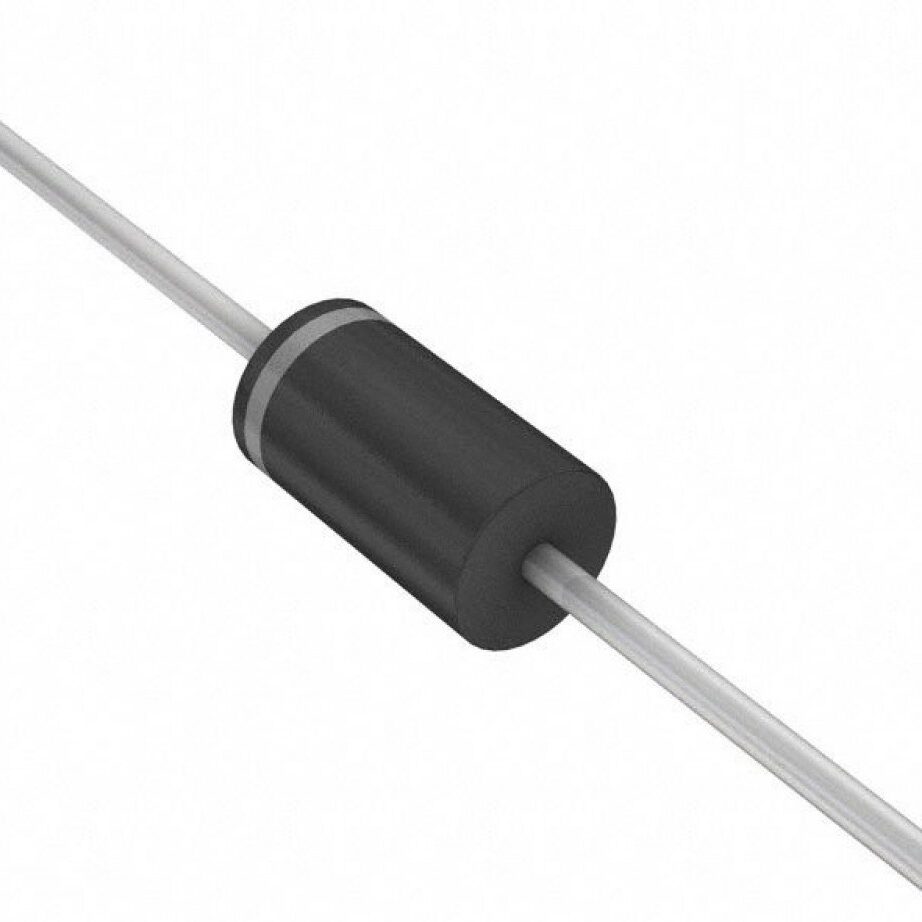

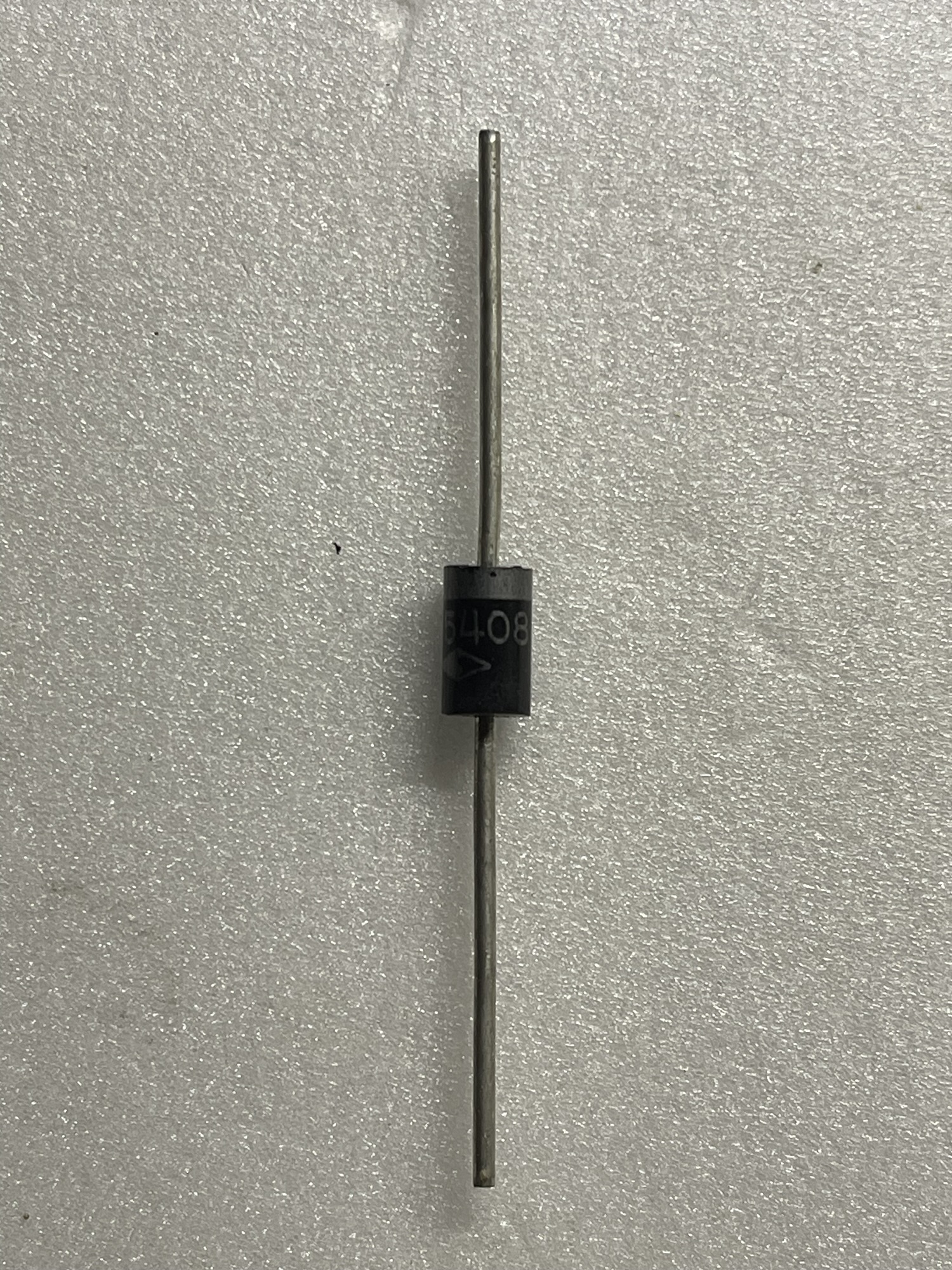

دیود 1N5408 چیست؟
دیود 1N5408 یک دیود یکسوساز قدرت (Power Rectifier Diode) از خانواده دیودهای سیلیکونی است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) و همچنین کاربردهای حفاظتی در مدارهای قدرت استفاده میشود.
این دیود به دلیل تحمل ولتاژ بالا (تا 1000 ولت) و جریان نسبتاً زیاد (تا 3 آمپر)، یکی از پرکاربردترین دیودها در منابع تغذیه و مدارهای صنعتی محسوب میشود.
ویژگیهای دیود 1N5408
- دیود یکسوساز قدرت (Standard Rectifier)
- حداکثر جریان کاری: 3 آمپر
- حداکثر ولتاژ معکوس: 1000 ولت
- پکیج: DO-201AD (محوری)
- مناسب برای فرکانس پایین و منابع تغذیه
- تحمل جریان لحظهای (Surge) بالا
- افت ولتاژ مستقیم حدود 1 ولت
کاربردهای دیود 1N5408
منابع تغذیه AC به DC
برای یکسوسازی ولتاژ AC در ورودی پاورها استفاده میشود.
پل دیود (Bridge Rectifier)
در مدارهای یکسوساز تمام موج کاربرد دارد.
مدارهای محافظتی
برای جلوگیری از برگشت جریان و محافظت از قطعات حساس استفاده میشود.
مدارهای صنعتی
در تجهیزات صنعتی و منابع تغذیه قدرت کاربرد دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | دیود یکسوساز |
| مدل | 1N5408 |
| جریان نامی | 3A |
| ولتاژ معکوس | 1000V |
| نوع پکیج | DO-201AD |
| نوع عملکرد | Standard Recovery |
مزایای استفاده از 1N5408
- قابلیت تحمل ولتاژ بالا
- مناسب برای منابع تغذیه متداول
- قیمت مناسب و در دسترس بودن
- پایداری مناسب در کاربردهای صنعتی
نکات طراحی
در استفاده از 1N5408 باید به اتلاف حرارتی توجه شود، زیرا در جریانهای بالا نیاز به هیتسینک یا تهویه مناسب دارد. همچنین برای کاربردهای فرکانس بالا گزینههای سریعتر یا شاتکی ممکن است مناسبتر باشند.
سوالات متداول
آیا 1N5408 برای پل دیود مناسب است؟
بله، یکی از کاربردهای اصلی آن استفاده در پل دیود است.
آیا میتوان آن را جایگزین 1N4007 کرد؟
بله، از نظر جریان قویتر است و در بسیاری از موارد جایگزین مناسبی است.
آیا برای فرکانس بالا مناسب است؟
خیر، برای فرکانس بالا بهتر است از دیودهای سریع یا شاتکی استفاده شود.
