خرید دیود MBR3045PT

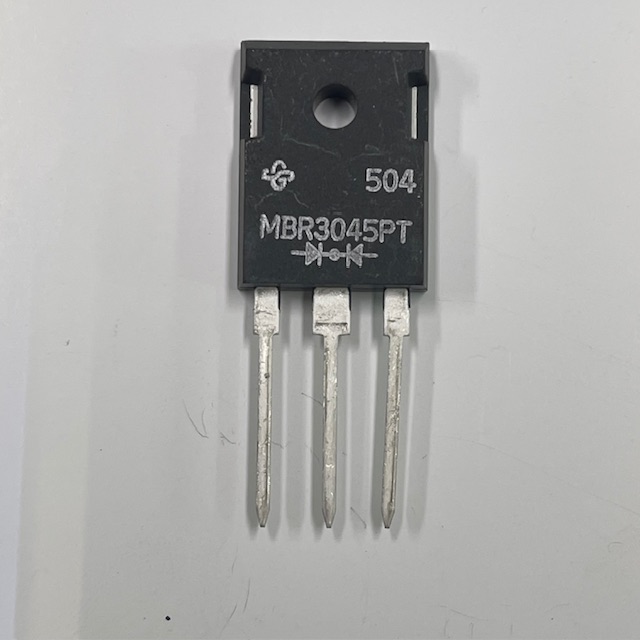

دیود MBR3045PT یک دیود شاتکی دوبل (Dual Schottky Barrier Rectifier) با جریان نامی 30 آمپر و ولتاژ معکوس 45 ولت است که برای کاربردهای سوئیچینگ فرکانس بالا طراحی شده است. این قطعه به دلیل افت ولتاژ مستقیم پایین، راندمان بالا و تولید حرارت کمتر نسبت به دیودهای معمولی، یکی از گزینههای محبوب در طراحی منابع تغذیه و تجهیزات قدرت محسوب میشود.
برای مشاهده سایر مدلهای مشابه میتوانید از دستهبندی
دیود
بازدید نمایید.
ویژگیهای دیود MBR3045PT
- دیود شاتکی دوبل با کاتد مشترک
- جریان مستقیم 30 آمپر
- ولتاژ معکوس 45 ولت
- افت ولتاژ مستقیم پایین
- سرعت سوئیچینگ بسیار بالا
- تحمل جریان هجومی زیاد
- مناسب فرکانسهای بالا
- پکیج TO-3P
کاربردهای دیود MBR3045PT
منابع تغذیه سوئیچینگ (SMPS)
این دیود به عنوان یکسوساز خروجی در منابع تغذیه سوئیچینگ مورد استفاده قرار میگیرد و باعث افزایش راندمان مدار میشود.
اینورتر و UPS
در اینورترها و سیستمهای UPS برای یکسوسازی و حفاظت مدارهای قدرت کاربرد دارد.
مدارهای Free Wheeling
به عنوان دیود هرزگرد در مدارهای موتور، رله و بارهای سلفی استفاده میشود.
مدارهای حفاظت پلاریته
برای محافظت در برابر اتصال معکوس تغذیه و جلوگیری از آسیب به مدار کاربرد دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | MBR3045PT |
| نوع دیود | Dual Schottky Barrier Rectifier |
| ولتاژ معکوس (VRRM) | 45V |
| جریان مستقیم (IF) | 30A |
| جریان هر شاخه | 15A |
| افت ولتاژ مستقیم | حدود 0.6V |
| جریان هجومی | 200A |
| پکیج | TO-3P |
| دمای کاری | -65°C تا +150°C |
مزایای استفاده از MBR3045PT
- راندمان بالا در منابع تغذیه
- کاهش تلفات حرارتی
- افت ولتاژ کمتر نسبت به دیودهای سیلیکونی
- مناسب کاربردهای فرکانس بالا
- تحمل جریان لحظهای زیاد
- افزایش بازده کلی مدار
ساختار داخلی دیود
MBR3045PT از دو دیود شاتکی 15 آمپری با کاتد مشترک تشکیل شده است. این ساختار امکان استفاده در یکسوسازهای دوبل و مدارهای خروجی منابع تغذیه سوئیچینگ را فراهم میکند.
نکات مهم طراحی
به دلیل جریان بالا، استفاده از هیتسینک مناسب در کاربردهای توان بالا توصیه میشود. همچنین برای دستیابی به بهترین عملکرد، مسیرهای جریان روی PCB باید دارای عرض مناسب باشند.
برای تکمیل طراحی مدار میتوانید از دستهبندی ماسفت و خازن نیز بازدید نمایید.
جهت مطالعه بیشتر درباره دیودهای شاتکی میتوانید به مقاله زیر مراجعه کنید:
Schottky Diode
سوالات متداول
دیود MBR3045PT از چه نوعی است؟
این قطعه یک دیود شاتکی دوبل با کاتد مشترک است.
حداکثر جریان MBR3045PT چقدر است؟
جریان کل این دیود 30 آمپر بوده و هر شاخه توانایی عبور 15 آمپر جریان را دارد.
کاربرد اصلی MBR3045PT چیست؟
این قطعه عمدتاً در منابع تغذیه سوئیچینگ، اینورترها، UPS و مدارهای قدرت استفاده میشود.
