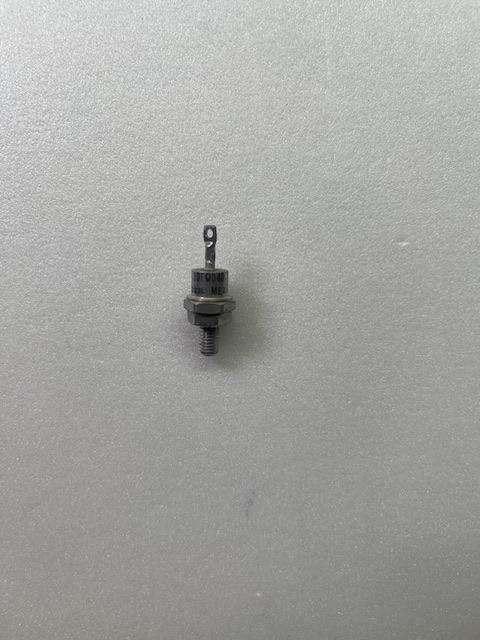

دیود شاتکی 30FQ040 – دیود قدرت Schottky
30FQ040 یک دیود شاتکی قدرت (Schottky Barrier Rectifier)
با جریان بالا و افت ولتاژ مستقیم کم است
که در منابع تغذیه سوئیچینگ، مبدلهای DC-DC،
شارژرها و مدارات قدرت کاربرد فراوانی دارد.
این دیود به دلیل سرعت سوئیچینگ بالا و تلفات کم،
گزینهای بسیار مناسب برای مدارهای SMPS محسوب میشود.
دیودهای شاتکی نسبت به دیودهای معمولی،
افت ولتاژ مستقیم کمتری دارند
و همین موضوع باعث افزایش راندمان مدار و کاهش تولید حرارت میشود.
30FQ040 به دلیل تحمل جریان بالا و ساختار Dual Diode،
در پاورهای کامپیوتر، اینورترها و تجهیزات صنعتی استفاده گستردهای دارد.
ویژگیهای دیود 30FQ040
- نوع: Schottky Barrier Rectifier
- جریان بالا تا 30 آمپر
- ولتاژ معکوس 40V
- افت ولتاژ مستقیم پایین
- سرعت سوئیچینگ بسیار بالا
- تلفات حرارتی کم
- مناسب SMPS و DC-DC
- پکیج TO-220AB
مشخصات فنی
- مدل: 30FQ040
- نوع دیود: Schottky
- حداکثر جریان مستقیم: 30A
- حداکثر ولتاژ معکوس: 40V
- افت ولتاژ مستقیم: حدود 0.55V
- ساختار: Dual Common Cathode
- پکیج: TO-220AB
طبق دیتاشیت رسمی Vishay،
دیود 30FQ040 دارای جریان 30 آمپر
و ساختار Schottky Barrier Rectifier با افت ولتاژ پایین است.
کاربردهای 30FQ040
- منابع تغذیه سوئیچینگ
- پاور کامپیوتر ATX
- مبدلهای DC-DC
- شارژر باتری
- اینورتر و UPS
- مدارات SMPS
- تجهیزات صنعتی
- مدارات قدرت
برای طراحی و تعمیر منابع تغذیه میتوانید قطعات مرتبط زیر را نیز بررسی کنید:
مزایای دیود شاتکی
دیودهای شاتکی به دلیل ساختار فلز-نیمهرسانا،
زمان بازیابی بسیار کوتاهی دارند
و در فرکانسهای بالا عملکرد بسیار مناسبی ارائه میدهند.
این ویژگی باعث شده در منابع تغذیه سوئیچینگ
و مبدلهای فرکانس بالا کاربرد گستردهای داشته باشند.
افت ولتاژ پایین در دیودهای شاتکی
باعث کاهش تلفات توان و افزایش راندمان مدار خواهد شد.
به همین دلیل در پاورهای صنعتی و SMPS بسیار پرکاربرد هستند.
نکات کاربردی
در جریانهای بالا استفاده از هیتسینک مناسب توصیه میشود
تا دمای دیود کنترل گردد.
همچنین طراحی صحیح مسیرهای PCB
در کاهش تلفات و افزایش راندمان اهمیت زیادی دارد.
بررسی کاربران تعمیرات پاور نشان میدهد
دیودهای سری FQ در منابع تغذیه کامپیوتر و تلویزیون
بسیار رایج هستند.
دیتاشیت 30FQ040
برای مشاهده اطلاعات کامل فنی و نمودارهای عملکرد میتوانید دیتاشیت رسمی را مشاهده نمایید:
مشاهده مشخصات 30FQ040 در Vishay
جمعبندی
اگر به دنبال یک دیود شاتکی قدرت با جریان بالا و افت ولتاژ کم
برای منابع تغذیه سوئیچینگ، SMPS و مدارات قدرت هستید،
30FQ040 یکی از گزینههای حرفهای و پرکاربرد در الکترونیک قدرت محسوب میشود.
