خرید ماژول آمپلی فایر 2.1 کانال XY-S220H

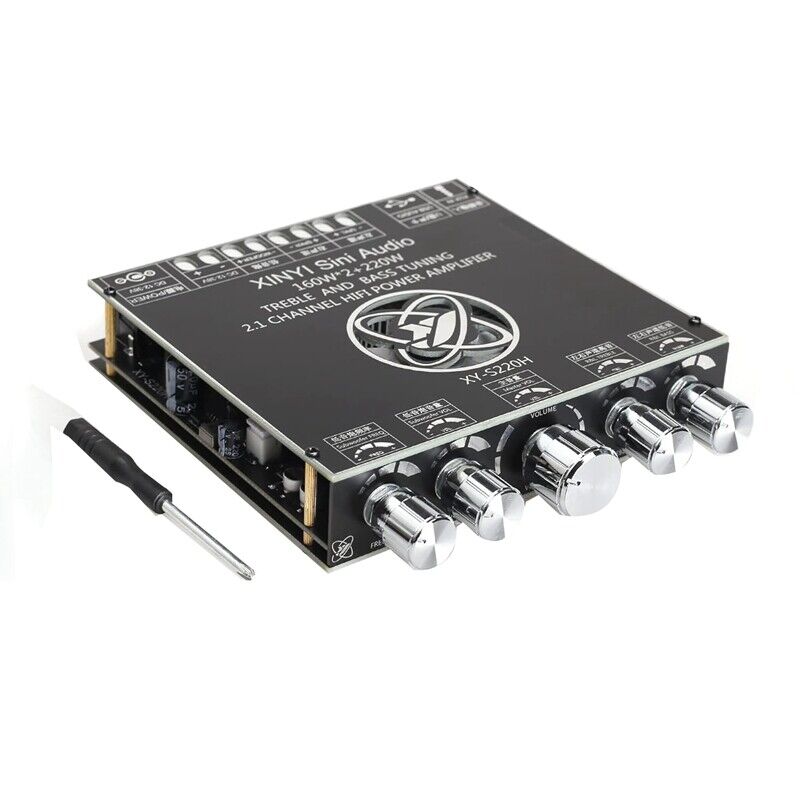

ماژول آمپلی فایر XY-S220H یک برد تقویت صوت حرفهای با ساختار 2.1 کانال است که برای راهاندازی همزمان دو بلندگوی استریو و یک ساب ووفر طراحی شده است. این ماژول با استفاده از تراشه قدرتمند TDA7498E و تکنولوژی Class-D راندمان بالا، کیفیت صدای مطلوب و توان خروجی قابل توجهی را در اختیار کاربر قرار میدهد.
این برد علاوه بر ورودی AUX از بلوتوث نسخه 5.1، فلش USB و USB Sound Card نیز پشتیبانی میکند و برای ساخت سیستمهای صوتی خانگی، اسپیکرهای حرفهای، ساب ووفر اکتیو و پروژههای صوتی DIY انتخابی ایدهآل محسوب میشود.
برای مشاهده سایر محصولات مشابه میتوانید از دستهبندی
ماژول الکترونیکی
بازدید نمایید.
ویژگیهای ماژول XY-S220H
- خروجی 2.1 کانال حرفهای
- توان 160 وات برای هر کانال استریو
- توان 220 وات برای ساب ووفر
- استفاده از تراشه TDA7498E
- بلوتوث نسخه 5.1
- پشتیبانی از AUX، USB و فلش مموری
- راندمان بالا با ساختار Class-D
- دارای حفاظت اتصال کوتاه و اضافه بار
- کنترل مستقل ولوم، بیس و تریبل
- مناسب بلندگوهای 3 تا 8 اهم
کاربردهای ماژول آمپلی فایر XY-S220H
سیستم صوتی خانگی
برای ساخت سیستمهای صوتی خانگی و سینمای خانگی با کیفیت صدای بالا و ساب ووفر قدرتمند بسیار مناسب است.
اسپیکر حرفهای
در طراحی اسپیکرهای پرتابل و ثابت با توان بالا استفاده میشود.
ساب ووفر اکتیو
خروجی مستقل ساب ووفر امکان راهاندازی مستقیم بلندگوهای فرکانس پایین را فراهم میکند.
پروژههای DIY صوتی
یکی از محبوبترین بردهای تقویت صوت برای پروژههای DIY و سفارشی محسوب میشود.

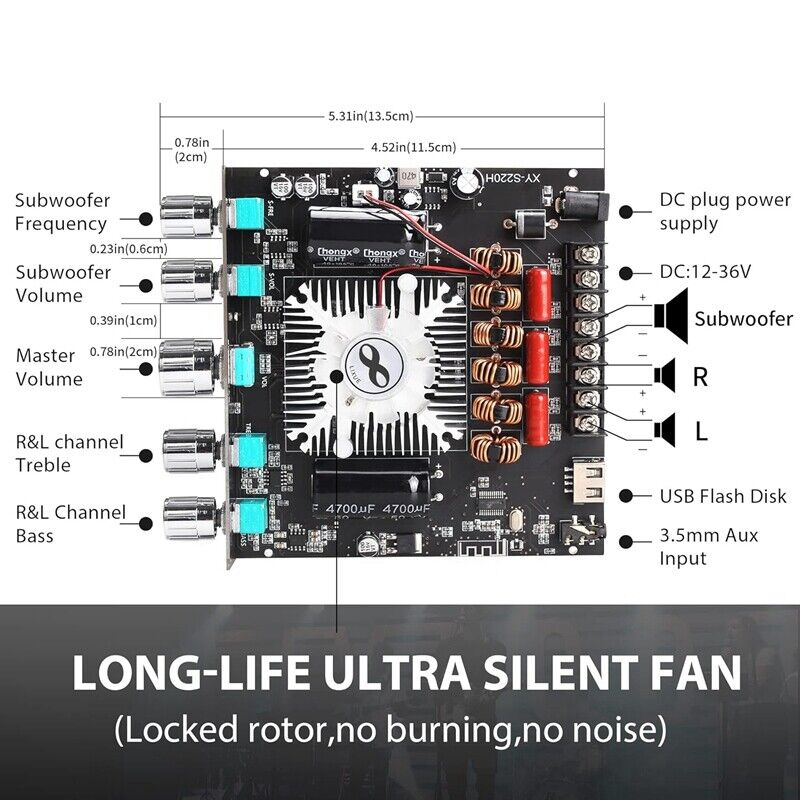

مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XY-S220H |
| نوع آمپلی فایر | Class-D |
| چیپ اصلی | TDA7498E |
| تعداد کانال | 2.1 Channel |
| توان کانال چپ | 160W |
| توان کانال راست | 160W |
| توان ساب ووفر | 220W |
| ولتاژ کاری | 12V تا 38V DC |
| ولتاژ پیشنهادی | 24V تا 36V DC |
| جریان پیشنهادی | حداقل 5A |
| ورودیها | Bluetooth 5.1 / AUX / USB |
| پاسخ فرکانسی | 20Hz تا 20KHz |
| ابعاد | 117 × 127 میلیمتر |
مزایای استفاده از XY-S220H
- توان خروجی بالا برای سیستمهای صوتی قدرتمند
- پشتیبانی از ساب ووفر مستقل
- کیفیت صدای شفاف و تفکیک مناسب فرکانسها
- پشتیبانی از بلوتوث 5.1
- مصرف انرژی کمتر نسبت به آمپلیفایرهای کلاس AB
- حفاظت داخلی در برابر اتصال کوتاه و دمای بالا
نکات مهم هنگام استفاده
برای دستیابی به حداکثر توان خروجی توصیه میشود از منبع تغذیه 36 ولت با جریان کافی استفاده شود. در ولتاژهای پایینتر نیز ماژول عملکرد مناسبی دارد اما توان خروجی کاهش خواهد یافت.
استفاده از بلندگوهای با کیفیت و منبع تغذیه پایدار تأثیر مستقیمی بر کیفیت صدای نهایی خواهد داشت. بسیاری از کاربران حرفهای کیفیت تغذیه را یکی از عوامل اصلی عملکرد این نوع آمپلیفایرها میدانند.
برای تکمیل پروژه میتوانید از دستهبندی
خازن
و
ماژول الکترونیکی
نیز بازدید نمایید.
جهت مطالعه بیشتر درباره تراشه اصلی این برد میتوانید به صفحه زیر مراجعه کنید:
TDA7498E Datasheet
سوالات متداول
ماژول XY-S220H چند کانال خروجی دارد؟
این برد دارای دو کانال استریو و یک کانال مجزا برای ساب ووفر است.
آیا از بلوتوث پشتیبانی میکند؟
بله، ماژول به بلوتوث نسخه 5.1 مجهز است.
حداکثر توان خروجی چقدر است؟
160 وات برای هر کانال استریو و 220 وات برای ساب ووفر در شرایط مناسب تغذیه.
ولتاژ کاری این برد چقدر است؟
این ماژول در محدوده 12 تا 38 ولت DC کار میکند.
