خرید ماژول مبدل کاهنده فست شارژ دو خروجی QC4.0 PD3.0 Flash Charge

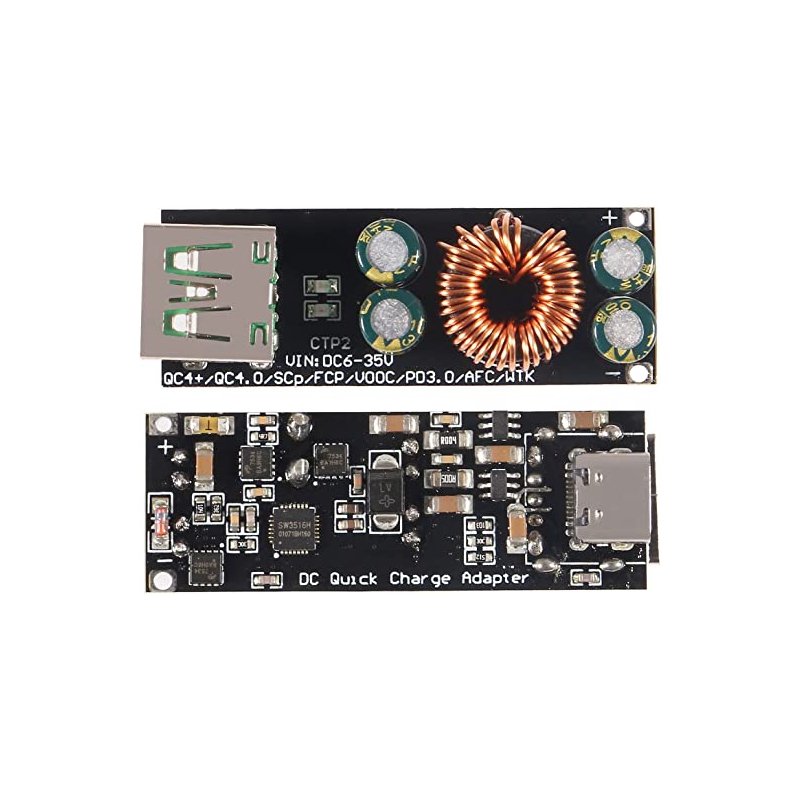

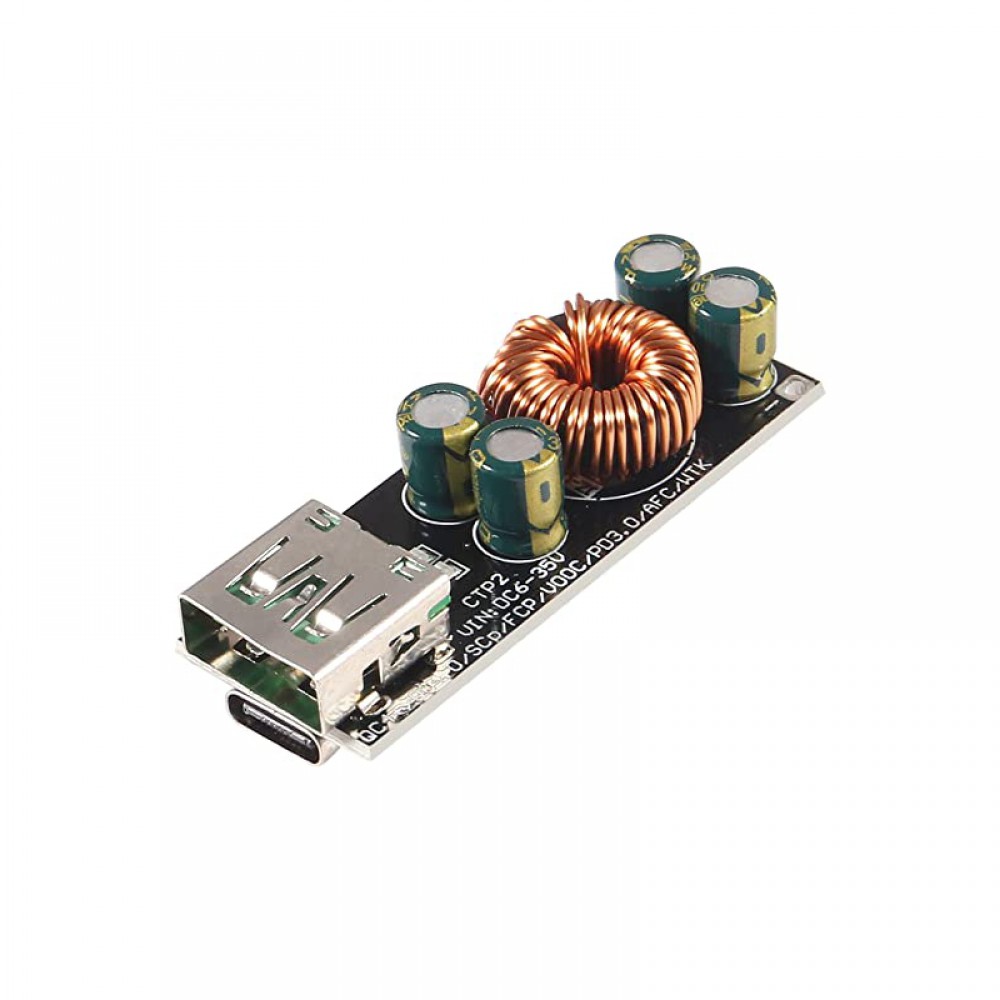

ماژول مبدل کاهنده فست شارژ دو خروجی QC4.0 PD3.0 Flash Charge یک برد DC-DC کاهنده ولتاژ با راندمان بالا است که برای ساخت انواع شارژرهای سریع USB، شارژر خودرو، پاوربانک، منابع تغذیه صنعتی و پروژههای الکترونیکی طراحی شده است. این ماژول دارای دو خروجی USB-A و USB Type-C بوده و از اکثر پروتکلهای شارژ سریع رایج بازار پشتیبانی میکند.
این برد امکان تبدیل ولتاژ ورودی DC به ولتاژ مناسب شارژ سریع را فراهم کرده و با پشتیبانی از فناوریهای QC4.0، QC3.0، PD3.0، PPS، Huawei SCP/FCP، Samsung AFC، Apple 2.4A، VOOC، DASH و MediaTek PE2.0، با طیف وسیعی از گوشیهای هوشمند، تبلتها و سایر تجهیزات سازگار است. همچنین این ماژول یک مبدل کاهنده (Buck Converter) است و ولتاژ ورودی باید همواره از ولتاژ خروجی بیشتر باشد.
برای مشاهده سایر محصولات مشابه میتوانید از دستهبندی
ماژول تغذیه
بازدید نمایید.
ویژگیهای ماژول مبدل کاهنده فست شارژ QC4.0 PD3.0
- پشتیبانی از USB Power Delivery 3.0 (PD3.0)
- پشتیبانی از Qualcomm Quick Charge 4.0 و QC3.0
- پشتیبانی از فناوری PPS
- دارای دو خروجی USB-A و USB Type-C
- پشتیبانی از Huawei SCP و FCP
- پشتیبانی از Samsung AFC
- پشتیبانی از Apple 2.4A
- پشتیبانی از OPPO VOOC و OnePlus DASH
- بازده تبدیل بالا و تولید حرارت کم
- مناسب برای ساخت شارژر خودرو و پاوربانک
کاربردهای ماژول
ساخت شارژر خودرو
این ماژول گزینهای مناسب برای طراحی شارژرهای فندکی خودرو با قابلیت شارژ سریع انواع تلفن همراه است.
پاوربانک و منابع تغذیه
در ساخت پاوربانکهای حرفهای، منبع تغذیه رومیزی و تجهیزات شارژ قابل حمل کاربرد فراوانی دارد.
پروژههای DIY
برای پروژههای الکترونیکی، سیستمهای خورشیدی، تجهیزات صنعتی و منابع تغذیه سفارشی بسیار مناسب است.
تجهیزات هوشمند
در انواع تجهیزات قابل حمل، کیوسکهای شارژ، تابلوهای هوشمند و سیستمهای تغذیه USB قابل استفاده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع ماژول | DC-DC Buck Converter |
| ولتاژ ورودی | 6V تا 32V DC (پیشنهادی تا 28V) |
| خروجی | USB-A + USB Type-C |
| حداکثر توان | تا 100 وات (در حالت USB PD) |
| پروتکلهای شارژ | PD3.0، PPS، QC4.0، QC3.0، SCP، FCP، AFC، Apple 2.4A، VOOC، DASH، PE2.0 |
| نوع مبدل | کاهنده (Buck) |
| بازده تبدیل | بالا |
| نوع نصب | برد آماده |
مزایای استفاده از این ماژول
- پشتیبانی از اکثر پروتکلهای شارژ سریع
- دارای دو خروجی همزمان USB و Type-C
- راندمان بالا
- ابعاد مناسب
- نصب آسان
- سازگار با اکثر گوشیهای هوشمند
- مناسب پروژههای حرفهای و صنعتی
نکات مهم هنگام استفاده
این ماژول تنها یک مبدل کاهنده ولتاژ است و قابلیت افزایش ولتاژ (Boost) ندارد؛ بنابراین ولتاژ ورودی باید همواره از ولتاژ خروجی مورد نیاز بیشتر باشد. برای دستیابی به خروجی 20 ولت از طریق USB PD، ولتاژ ورودی باید بیش از 21 ولت باشد. همچنین حداکثر ولتاژ قابل تحمل برد 32 ولت بوده و استفاده تا 28 ولت توصیه میشود.
در صورت اتصال همزمان خروجی USB-A و Type-C به دو دستگاه، هر دو خروجی در حالت عادی روی 5 ولت کار خواهند کرد. برای دستیابی به عملکرد صحیح پروتکلهای شارژ سریع، استفاده از کابلهای باکیفیت و استاندارد توصیه میشود.
برای تکمیل پروژه میتوانید از
ماژولهای تغذیه
و
ماژولهای شارژر
نیز بازدید نمایید.
جهت مطالعه بیشتر درباره فناوری USB Power Delivery:
USB Power Delivery
سوالات متداول
آیا این ماژول قابلیت افزایش ولتاژ دارد؟
خیر، این برد از نوع Buck Converter بوده و فقط ولتاژ را کاهش میدهد.
حداکثر توان خروجی چقدر است؟
در حالت USB Power Delivery و با تأمین ولتاژ ورودی مناسب، توان خروجی میتواند تا 100 وات برسد.
آیا از شارژ سریع گوشیهای سامسونگ، شیائومی و آیفون پشتیبانی میکند؟
بله، این ماژول از پروتکلهای PD، QC، AFC، Apple 2.4A و بسیاری از استانداردهای شارژ سریع دیگر پشتیبانی میکند.
آیا میتوان از آن برای ساخت شارژر خودرو استفاده کرد؟
بله، یکی از کاربردهای اصلی این برد، طراحی شارژرهای خودرو، پاوربانکها و منابع تغذیه USB با قابلیت شارژ سریع است.
