خرید مقاومت آرایه پایه مشترک 10K 9Pin

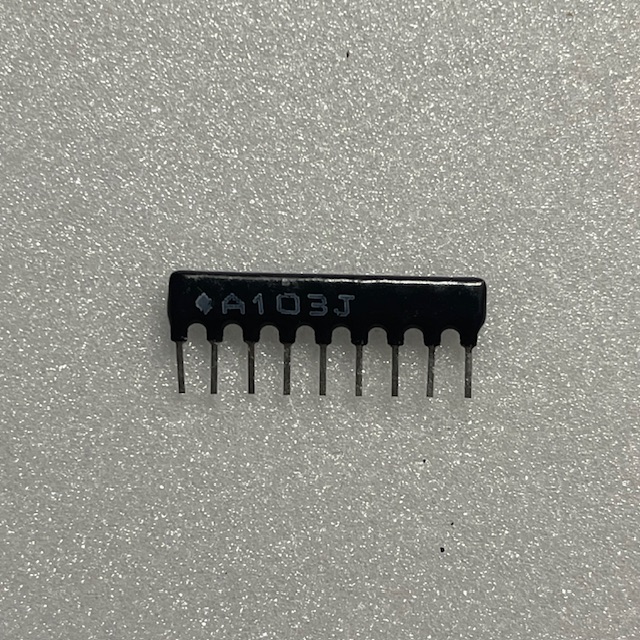

مقاومت آرایه پایه مشترک 10K 9Pin یک شبکه مقاومتی (Resistor Network) از نوع SIP است که شامل 8 مقاومت 10 کیلو اهم با یک پایه مشترک میباشد. این قطعه برای کاهش تعداد مقاومتهای مجزا روی برد، افزایش تراکم طراحی و سادهسازی مونتاژ مورد استفاده قرار میگیرد.
اگر به دنبال سایر مدلهای مشابه هستید میتوانید دستهبندی
مقاومتها
و همچنین
قطعات پسیو
را مشاهده نمایید.
ویژگیهای مقاومت آرایهای 10K 9Pin
- مقدار مقاومت هر شاخه: 10KΩ
- تعداد پایه: 9 عدد
- دارای 8 مقاومت با یک پایه مشترک
- پکیج SIP (Single Inline Package)
- مناسب طراحیهای با تراکم بالا
- کاهش فضای اشغالشده روی PCB
- افزایش سرعت مونتاژ برد
کاربردهای مقاومت آرایه پایه مشترک
مدارهای دیجیتال
این قطعه به طور گسترده در مدارهای دیجیتال برای ایجاد مقاومتهای Pull-Up و Pull-Down روی چندین خط سیگنال استفاده میشود.
میکروکنترلرها
در بسیاری از بردهای مبتنی بر میکروکنترلر برای تعیین وضعیت پیشفرض ورودیها از شبکههای مقاومتی استفاده میشود. مشاهده دستهبندی
آیسیها و میکروکنترلرها
میتواند برای تکمیل طراحی مدار مفید باشد.
باسهای داده
در خطوط ارتباطی و باسهای داده استفاده از مقاومت آرایهای باعث کاهش تعداد قطعات و افزایش نظم طراحی میشود.
مدارهای منطقی TTL و CMOS
این قطعه در مدارهای منطقی و تجهیزات کنترلی صنعتی برای ایجاد بایاس مناسب سیگنالها کاربرد فراوانی دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Resistor Network |
| مقدار مقاومت | 10KΩ |
| تعداد پایه | 9Pin |
| تعداد مقاومت داخلی | 8 عدد |
| ساختار | Common Bussed |
| پکیج | SIP |
| توان هر مقاومت | حدود 1/8 وات |
مزایای استفاده از مقاومت آرایهای
- کاهش تعداد قطعات روی برد
- افزایش سرعت مونتاژ
- کاهش هزینه تولید
- بهبود ظاهر و نظم PCB
- افزایش قابلیت اطمینان مدار
نکات مهم طراحی
در آرایههای پایه مشترک معمولاً پایه شماره 1 به عنوان پایه مشترک (Common) در نظر گرفته میشود. قبل از استفاده، جهت قرارگیری قطعه و شماره پایهها را بررسی نمایید تا اتصالات مدار به درستی انجام شود.
برای آشنایی بیشتر با ساختار شبکههای مقاومتی میتوانید مقاله
Resistor Network
را مطالعه نمایید.
سوالات متداول
مقاومت آرایه پایه مشترک 10K 9Pin شامل چند مقاومت است؟
معمولاً شامل 8 مقاومت 10 کیلو اهم با یک پایه مشترک است.
کاربرد اصلی این قطعه چیست؟
برای ایجاد Pull-Up و Pull-Down در چندین خط سیگنال به صورت همزمان استفاده میشود.
مزیت استفاده نسبت به مقاومتهای تکی چیست؟
کاهش فضای PCB، مونتاژ سریعتر، نظم بیشتر و کاهش تعداد قطعات روی برد.
