ترانزیستور 2SA1943 چیست؟

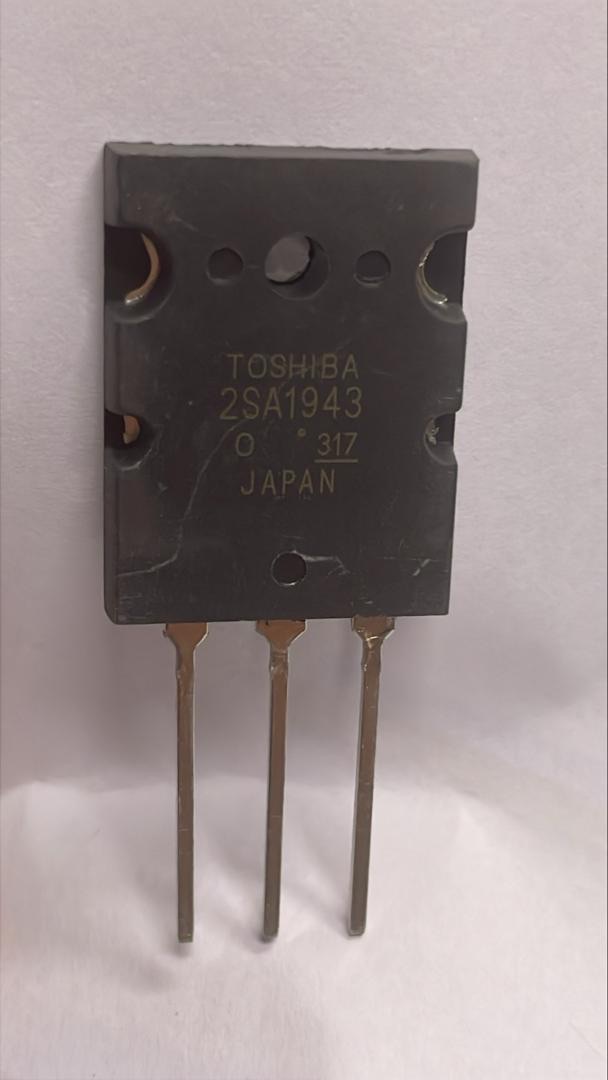

ترانزیستور 2SA1943 یک ترانزیستور قدرت PNP سیلیکونی از برند توشیبا است که بهطور گسترده در طبقه خروجی آمپلیفایرهای صوتی و مدارهای قدرت استفاده میشود. این قطعه بهصورت مکمل با ترانزیستور 2SC5200 (NPN) در مدارهای پوشپول کلاس AB به کار میرود.
به دلیل توان بالا، جریان زیاد و ولتاژ کاری بالا، این ترانزیستور یکی از گزینههای استاندارد در طراحی آمپلیفایرهای 100 وات و سیستمهای صوتی حرفهای است.
ویژگیهای 2SA1943
- نوع: PNP سیلیکونی قدرت
- ولتاژ کلکتور-امیتر: تا 230V
- جریان کلکتور: تا 15A
- توان تلفاتی: تا 150W

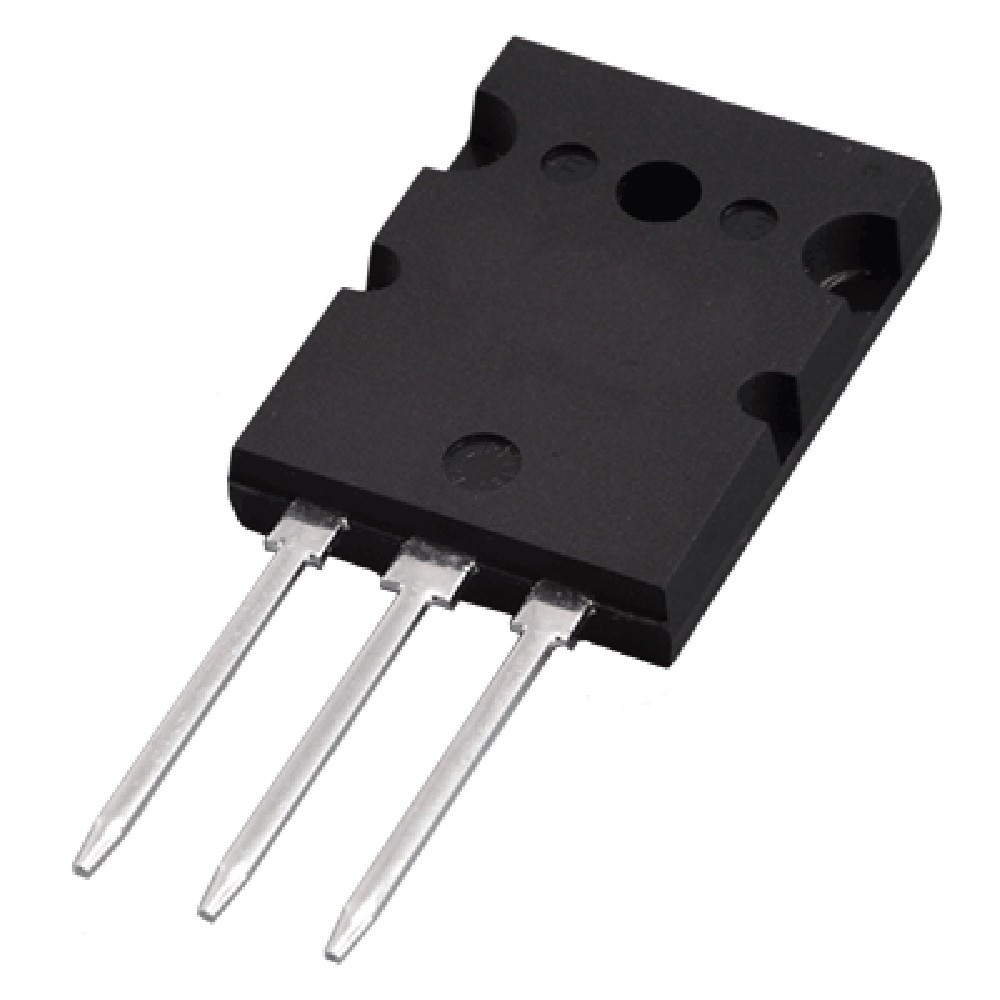

- پکیج: TO-3P (Through Hole)
- مناسب کار در کلاس AB
- مکمل: 2SC5200 (NPN)
کاربردهای ترانزیستور 2SA1943
آمپلیفایر صوتی
استفاده در طبقه خروجی آمپلیفایرهای Hi-Fi و حرفهای تا حدود 100 وات.
مدارهای قدرت
در درایورهای جریان بالا و تقویت توان استفاده میشود.
منابع تغذیه سوئیچینگ
در برخی طراحیهای خاص به عنوان سوئیچ قدرت استفاده میشود.
مدارهای صنعتی
در کنترل موتور و بارهای سنگین کاربرد دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ترانزیستور BJT |
| مدل | 2SA1943 |
| پولاریتی | PNP |
| ولتاژ کلکتور-امیتر | 230V |
| جریان کلکتور | 15A |
| توان تلفاتی | 150W |
| پکیج | TO-3P |
| کاربرد | Audio Amplifier / Power Switching |
مزایای استفاده از 2SA1943
- توان بالا و مناسب خروجی صوتی
- قابلیت تحمل جریانهای سنگین
- پایداری مناسب در کلاس AB
- سازگاری با طراحیهای مکمل 2SC5200
نکات طراحی مهم
در استفاده از 2SA1943 باید به موارد حرارتی توجه ویژه شود. استفاده از هیتسینک مناسب الزامی است. همچنین در طراحی کلاس AB، بایاس صحیح برای جلوگیری از دیستورشن و thermal runaway ضروری است.
سوالات متداول
آیا 2SA1943 برای آمپلیفایر مناسب است؟
بله، یکی از رایجترین ترانزیستورهای خروجی در آمپلیفایرهای 100 وات است.
آیا مکمل دارد؟
بله، ترانزیستور مکمل آن 2SC5200 (NPN) است.
آیا میتوان در سوئیچینگ استفاده کرد؟
بله، اما کاربرد اصلی آن صوتی است و برای سوئیچینگهای سریع گزینههای بهتر نیز وجود دارد.
