خرید ماژول اپتوکوپلر ایزولاتور 4 کاناله TLP281

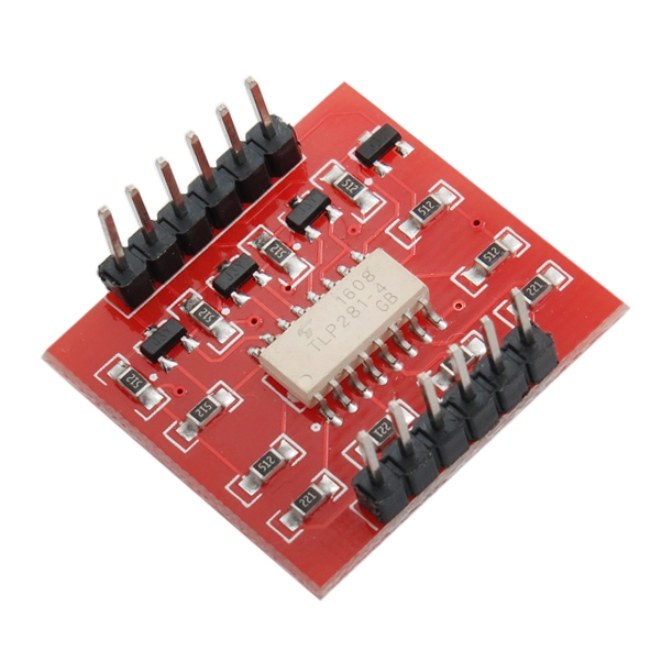

ماژول اپتوکوپلر 4 کاناله TLP281 یک برد ایزولاسیون سیگنال است که برای جداسازی الکتریکی بین مدارهای کنترل و مدارهای قدرت استفاده میشود. این ماژول با استفاده از چهار اپتوکوپلر مستقل TLP281 امکان انتقال سیگنال را بدون اتصال مستقیم الکتریکی فراهم کرده و از میکروکنترلرها، PLC ها و سیستمهای کنترلی در برابر نویز، ولتاژهای ناخواسته و تداخلات الکترومغناطیسی محافظت میکند.
برای مشاهده سایر محصولات مشابه میتوانید از دستهبندی
ماژول الکترونیکی
بازدید نمایید.
ویژگیهای ماژول TLP281 چهار کاناله
- دارای 4 کانال ایزوله مستقل
- استفاده از اپتوکوپلر TLP281 ساخت Toshiba
- ایزولاسیون الکتریکی تا 2500Vrms
- مناسب برای سیگنالهای 3.3 ولت و 5 ولت
- محافظت از میکروکنترلر در برابر نویز و ولتاژهای ناخواسته
- مناسب برای محیطهای صنعتی
- ابعاد کوچک و نصب آسان

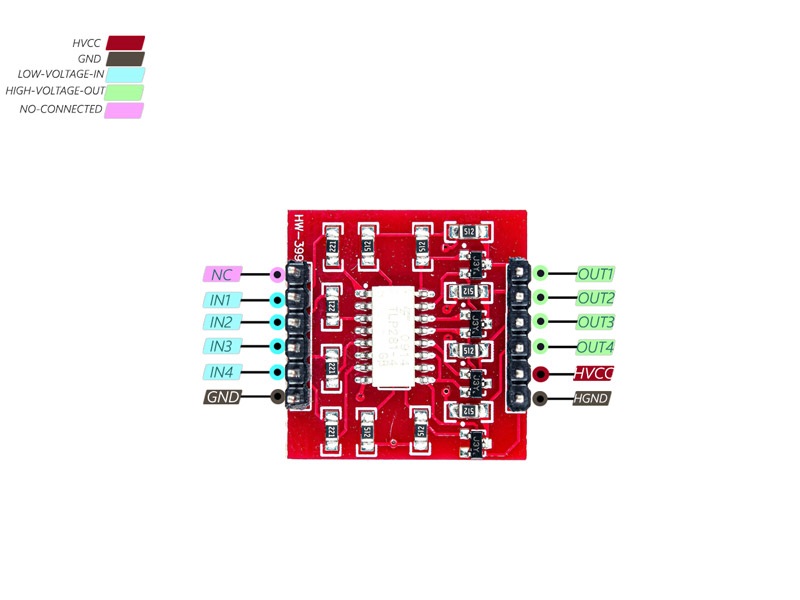

- دارای ورودی و خروجی مجزا برای هر کانال
کاربردهای ماژول اپتوکوپلر TLP281
اتصال میکروکنترلر به تجهیزات صنعتی

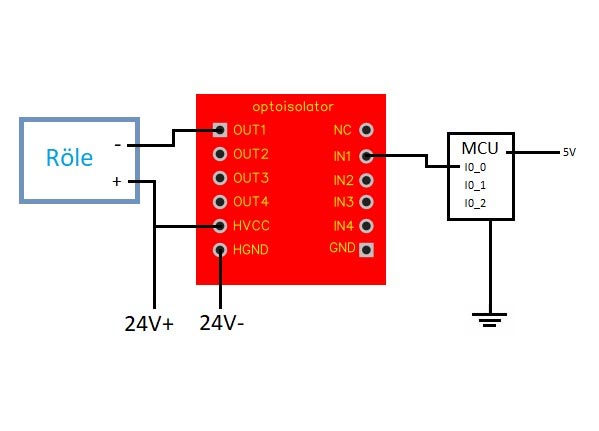

این ماژول برای اتصال ایمن بردهای Arduino، AVR، STM32 و ESP به تجهیزات صنعتی و قدرت استفاده میشود.
سیستمهای PLC
برای ایزولهسازی ورودی و خروجی PLC و جلوگیری از انتقال نویز بین بخشهای مختلف سیستم کاربرد دارد.
درایور موتور و رله
در مدارهای راهاندازی موتور، رله و سلونوئید جهت جلوگیری از تأثیر نویز ناشی از بارهای سلفی مورد استفاده قرار میگیرد.
سیستمهای اندازهگیری
در تجهیزات اندازهگیری و ابزار دقیق برای انتقال ایمن سیگنالها استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | TLP281 4CH |
| تعداد کانال | 4 کانال |
| چیپ اصلی | TLP281 |
| نوع خروجی | Phototransistor |
| حداقل ولتاژ ایزولاسیون | 2500Vrms |
| حداکثر ولتاژ خروجی | 80V DC |
| حداکثر جریان خروجی | 50mA |
| ولتاژ کاری ورودی | 3.3V / 5V |
| حداکثر ولتاژ HVCC | 24V DC |
| ابعاد | حدود 25 × 26 میلیمتر |
مزایای استفاده از ماژول اپتوکوپلر
- حذف نویز و تداخلات الکترومغناطیسی
- افزایش ایمنی مدارهای کنترلی
- جلوگیری از انتقال ولتاژهای ناخواسته
- محافظت از میکروکنترلر و PLC
- قابلیت استفاده در محیطهای صنعتی
- نصب و راهاندازی سریع
نحوه عملکرد
در هر کانال، یک LED مادون قرمز داخلی و یک فوتوترانزیستور وجود دارد. با اعمال سیگنال به ورودی، LED داخلی روشن شده و فوتوترانزیستور سمت خروجی را فعال میکند. به این ترتیب سیگنال بدون ارتباط مستقیم الکتریکی بین دو بخش مدار منتقل میشود. این ساختار باعث افزایش ایمنی و کاهش نویز سیستم خواهد شد.
نکات مهم هنگام استفاده
این ماژول برای ایزولهسازی سیگنال طراحی شده و نباید به عنوان جایگزین رله برای سوئیچ مستقیم بارهای پرقدرت استفاده شود. همچنین رعایت محدوده ولتاژ و جریان خروجی هر کانال برای جلوگیری از آسیب به اپتوکوپلر ضروری است. :contentReference[oaicite:2]{index=2}
برای تکمیل پروژه میتوانید از دستهبندی
رله
و
آی سی
نیز بازدید نمایید.
برای مطالعه بیشتر درباره اپتوکوپلر TLP281 میتوانید دیتاشیت رسمی آن را مشاهده کنید:
TLP281 Datasheet
سوالات متداول
ماژول TLP281 چند کانال دارد؟
این برد دارای 4 کانال کاملاً مستقل برای ایزولهسازی سیگنال است.
آیا با آردوینو و ESP32 سازگار است؟
بله، این ماژول با سیگنالهای 3.3 ولت و 5 ولت سازگار است.
حداکثر ولتاژ ایزولاسیون چقدر است؟
چیپ TLP281 دارای حداقل ایزولاسیون 2500Vrms میباشد.
کاربرد اصلی این ماژول چیست؟
جداسازی الکتریکی بین مدار کنترل و مدار قدرت برای حذف نویز و افزایش ایمنی سیستم.
