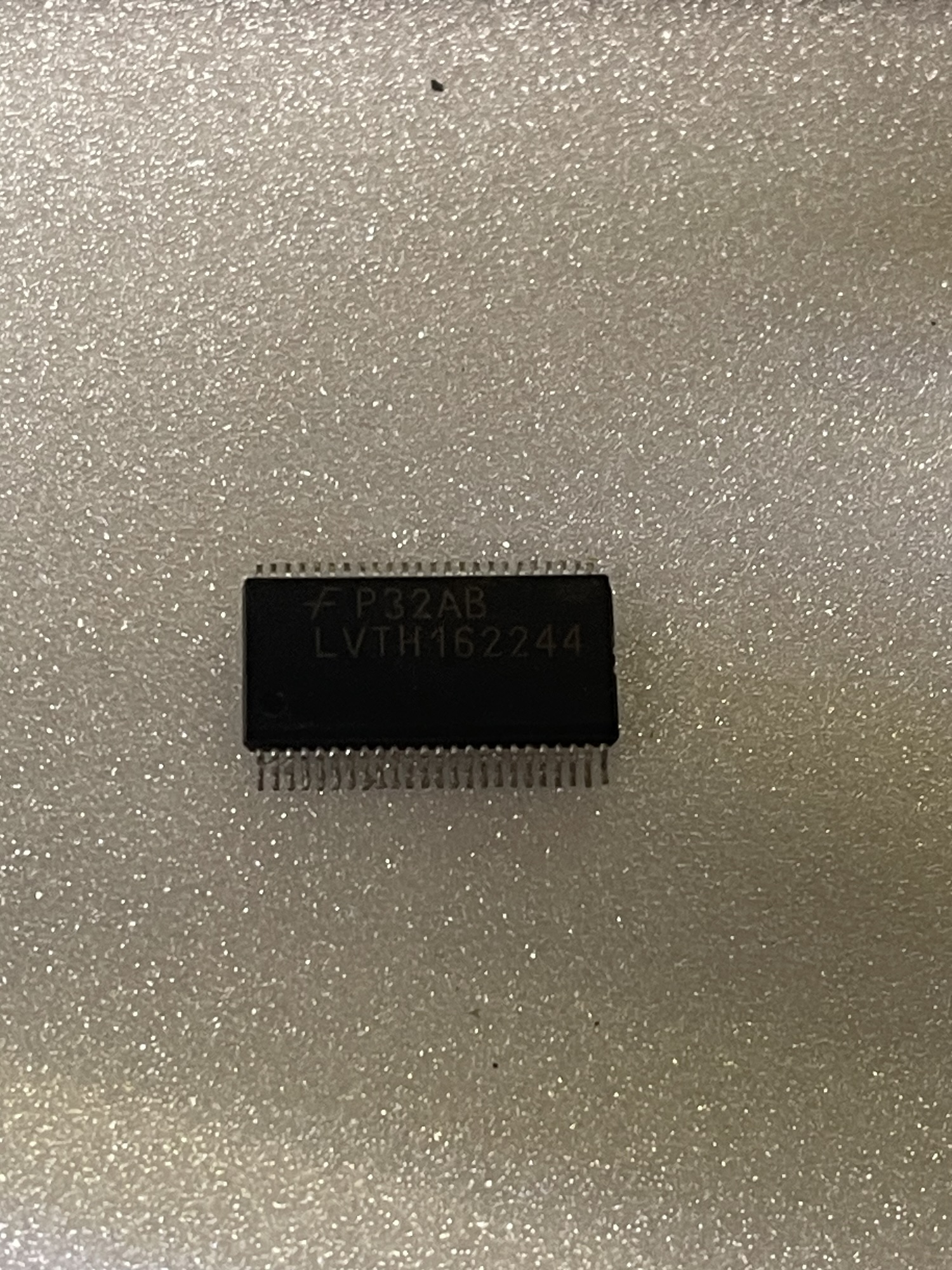

آیسی 74LVTH162244 – بافر / درایور باس ۱۶-بیتی با خروجی 3-State (3.3 V Low-Voltage)
آیسی 74LVTH162244 یک بافر / درایور خط ۱۶-بیتی (16-bit Buffer / Line Driver) با خروجی ۳-State است.
این قطعه برای ران کردن باس داده، خطوط آدرس یا سیگنال در مدارهای دیجیتال با ولتاژ 3.3 V مناسب است.
بافرهای 74LVTH162244 قادراند بهصورت چهار بلوک ۴-بیتی یا دو بلوک ۸-بیتی یا یک باس کامل ۱۶-بیتی استفاده شوند.
ورودی/خروجی TTL-compatible و قابلیت اتصال به محیط 5V باعث میشود بتوان از آن در سیستمهای Mixed-Voltage نیز استفاده کرد.
ویژگی Bus-Hold بر روی ورودیها نیاز به مقاومت Pull-up/Pull-down خارجی را از بین میبرد.
برای اطلاعات دقیقتر (نقشه پایه، زمانبندی، شرایط کاری و…) دیتاشیت رسمی را ببینید:
دانلود دیتاشیت 74LVTH162244 (PDF)
ویژگیها و قابلیتها
- بافر / درایور ۱۶-بیتی با 16 کانال خروجی غیر معکوس (non-inverting)
- ولتاژ تغذیه: 2.7 – 3.6 V (سازگار با سیستمهای 3.3 V)
- ورودی/خروجی TTL-compatible و tolerant برای 5 V — مناسب محیطهای Mixed-Voltage
- خروجیهای 3-State با کنترل OE — امکان غیرفعالسازی خروجی برای اشتراک باس بین چند ماژول
- قابلیت تقسیم به بلوکهای کوچکتر: 4×4-bit یا 2×8-bit یا 1×16-bit برای انعطاف طراحی
- دارای Bus-Hold روی ورودیها — جلوگیری از ورودی معلق / شناور بدون نیاز به مقاومت خارجی
- قابل استفاده برای drive خطوط دیتا، آدرس، باس حافظه، خطوط کلاک یا سیگنال با fan-out بالا
کاربردهای رایج 74LVTH162244
- ران کردن باس داده یا آدرس در میکروکنترلر، FPGA، حافظه یا ماژول جانبی
- تقویت سیگنال و drive خطوط با بار زیاد یا خطوط طولانی
- ایزوله کردن منطقی بین بخشهای مختلف مدار با خروجی 3-State برای اشتراک باس
- خطوط دیتا، آدرس یا کلاک در سیستمهای embedded، دیجیتال یا میکروکنترلری
- محیطهایی با ولتاژ 3.3 V — مناسب سیستمهای جدیدتر با منطق ولتاژ پایینتر
مشخصات فنی 74LVTH162244
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 16-bit Buffer / Line Driver (non-inverting) |
| کانال / خروجی | 16 کانال مستقل |
| ولتاژ کاری (VCC) | 2.7 – 3.6 V (معمول 3.3 V) |
| خروجی | 3-State (High-Impedance هنگام غیرفعال) |
| ورودی/خروجی tolerant | TTL-compatible؛ قابل اتصال به محیط 5V |
| قابلیت تقسیم | 4×4-bit, 2×8-bit یا 1×16-bit (قابل انتخاب) |
| ویژگی Bus-Hold | دارد — جلوگیری از ورودی شناور بدون مقاومت خارجی |
| درایو خطوط / خروجی قابل تحمل | IOH / IOL ≈ 12 mA (برای هر کانال) |
| دمای کاری | –40 ℃ تا +85 ℃ (معمول) |
| پکیج | 48-pin TSSOP / SSOP یا بستهبندی مطابق موجودی فروشگاه |
