آیسی 74LVTH16245A – 16-Bit Bidirectional Bus Transceiver / Buffer-Driver با خروجی 3-State
آیسی 74LVTH16245A یک ترانسیور / بافر باس گسترده ۱۶-بیتی است که خروجیهای آن قابلیت ۳-State (High-Impedance) دارند.
این قطعه برای انتقال داده بین دو باس 16-بیتی، تعویض جهت دیتا (A ↔ B)، و راهاندازی باس دیتا/آدرس در سیستمهای ۳.۳ ولت طراحی شده است.
74LVTH16245A میتواند بهصورت دو بلوک ۸-بیتی مستقل یا یک باس کامل ۱۶-بیتی استفاده شود.
برای اطلاعات کامل مانند نقشه پایه، شرایط کاری، جریان خروجی و زمانبندی، دیتاشیت رسمی 74LVTH16245A (PDF) را دانلود کنید.
ویژگیها و قابلیتها
- ترانسیور / بافر ۱۶-بیتی دوطرفه با خروجی ۳State (Non-inverting)
- ولتاژ کاری 3.3 V (قابل استفاده از 2.7 تا 3.6 ولت)
- قابلیت Mixed-Mode: ورودی/خروجی tolerant تا 5V — مناسب برای ارتباط با سیستمهای TTL/5V
- قابلیت استفاده بهصورت دو بلوک 8-بیتی یا یک باس 16-بیتی کامل
- Bus-Hold روی ورودیها — حذف نیاز به مقاومت Pull-up یا Pull-down خارجی
- حالت High-Impedance هنگام غیرفعالسازی (OE)، مناسب برای اشتراک باس یا اتصال چند ماژول به یک باس مشترک
- سرعت بالا، مصرف کم، و طراحی BiCMOS پیشرفته برای کار پایدار و قابل اعتماد در سیستمهای دیجیتال
کاربردهای رایج 74LVTH16245A
- ران باس داده یا آدرس 16-بیتی بین میکروکنترلر/FPGA و حافظه یا ماژول جانبی
- پورت I/O 16-بیتی با قابلیت دوطرفه و خروجی 3-State
- اشتراک باس بین چند ماژول با غیرفعالسازی خروجی — مناسب سیستمهای با چند ماژول موازی
- تطبیق سطح ولتاژ — ترکیب سیستمهای 3.3V و 5V
- مدارهای صنعتی و embedded با نیاز به باس گسترده و پایدار
مشخصات فنی 74LVTH16245A
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 16-Bit Bidirectional Bus Transceiver / Buffer-Driver |
| حالت خروجی | 3-State (High-Impedance هنگام disable) |
| ولتاژ تغذیه (VCC) | 3.3 V (محدوده عملیاتی 2.7 – 3.6 V) |
| قابلیت Mixed-Voltage I/O | ورودی/خروجی tolerant تا 5V (TTL/CMOS) |
| ساختار داخلی | دو بلوک 8-بیتی یا یک باس کامل 16-بیتی |
| Bus-Hold (نگهدارنده باس) | دارد — جهت جلوگیری از ورودی معلق / شناور |
| قابلیت drive / sink | IOH / IOL تا 64 mA / –64 mA (بسته به بار) |
| دمای کاری | –40 °C تا +85 °C (برای بسته TSSOP/SSOP) |

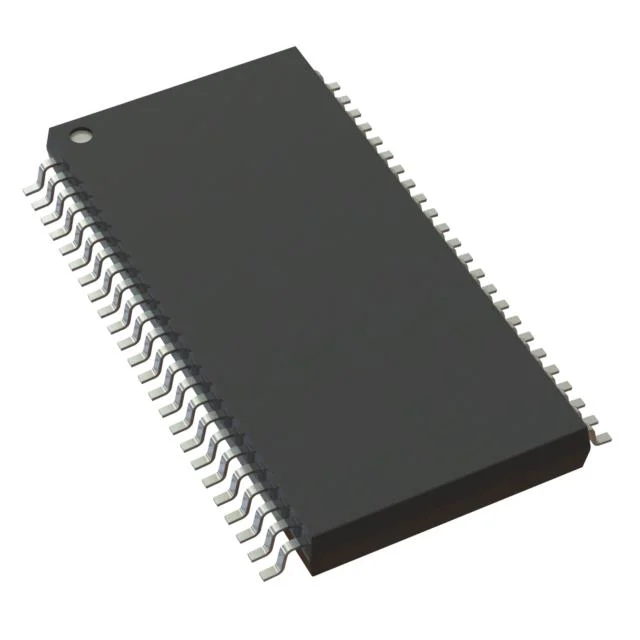

| پکیج | 48-pin TSSOP / SSOP (SMD) یا بر اساس موجودی فروشگاه |
