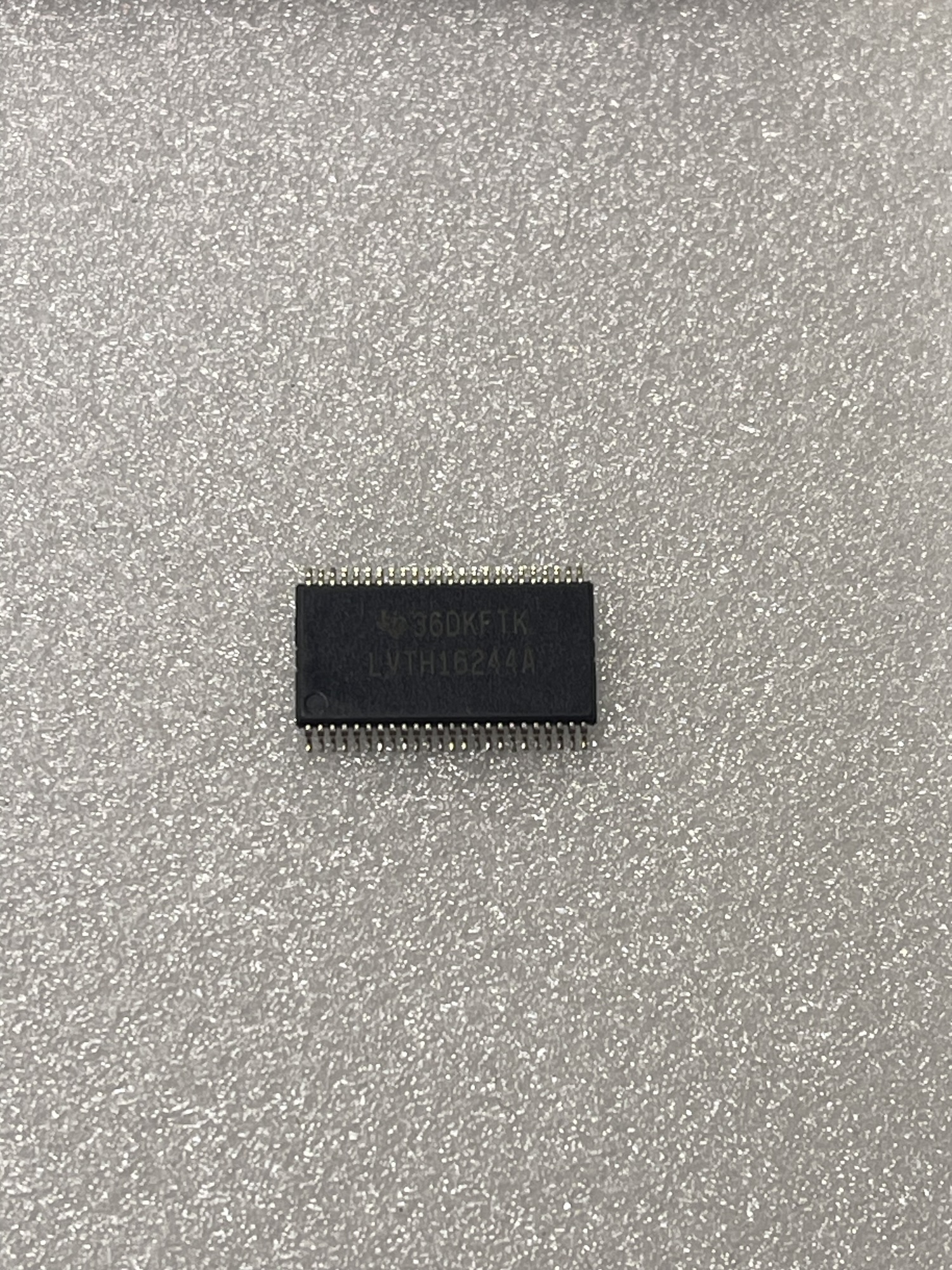

آیسی 74LVTH16244 – بافر / Bus-Driver ۱۶-بیتی با خروجی 3-State (Low-Voltage BiCMOS)
آیسی 74LVTH16244 یک بافر / درایور باس ۱۶-بیتی با خروجی ۳-State (High-Impedance) است.
این قطعه برای ران خطوط باس داده، خطوط آدرس، کلاک یا دیتای دیجیتال در مدارات ۳.۳V مناسب است.
74LVTH16244 قادر است بهعنوان چهار بافر ۴-بیتی یا دو بافر ۸-بیتی یا یک باس کامل ۱۶-بیتی استفاده شود.
در ضمن این آیسی دارای ویژگی Bus-Hold برای ورودیهاست، یعنی حتی اگر ورودیها آزاد بمانند، سیگنال وضعیت قبلی حفظ میشود و نیازی به مقاومت pull-up/pull-down خارجی ندارید. :contentReference[oaicite:6]{index=6}
برای جزئیات زمانبندی، جریان خروجی و سایر مشخصات فنی، دیتاشیت رسمی را ببینید:
دانلود دیتاشیت 74LVTH16244 (PDF)
ویژگیها و قابلیتها
- بافر / Bus Driver 16-بیتی با خروجی 3State (Non-inverting)
- ولتاژ کاری: 2.7 تا 3.6 ولت — مناسب سیستمهای 3.3 ولت
- قابلیت Source/Sink بالا: Sink تا 64 mA / Source تا 32 mA — مناسب خطوط باس با بار زیاد
- قابلیت تقسیم به چند بلوک: 4×4-bit یا 2×8-bit یا 1×16-bit — انعطاف طراحی
- حالت High-Impedance با کنترل OE — مناسب اشتراک باس و چند ماژول بهصورت مشترک
- Bus-Hold برای ورودیها — حذف نیاز به مقاومت pull-up/pull-down خارجی
- مناسب برای ران باس داده، آدرس، خطوط کلاک یا دیتا در سیستمهای دیجیتال، کامپیوتر، میکروکنترلر، FPGA و غیره
کاربردهای رایج
- ران خطوط دیتا/آدرس در میکروکنترلرها، FPGA یا ماژولهای حافظه
- تقویت سیگنال و drive خطوط با fan-out بالا یا خطوط طولانی
- ایزولهسازی منطقی بین بخشهای مختلف مدار با خروجی 3-State برای اشتراک باس
- خطوط کلاک، آدرس، دیتا در سیستمهای embedded یا دیجیتال
- زمانی که لازم باشد ورودیها free باشند بدون pull-up/down (Bus-Hold) و مصرف پایین باشد
مشخصات فنی 74LVTH16244
| مشخصه | مقدار / توضیح |
|---|---|
| نوع قطعه | 16-bit Buffer / Line Driver (Non-inverting) |
| خروجی | 3-State (High-Impedance هنگام غیرفعال) |
| تعداد کانال / بیت | 16 بیت (قابل استفاده بهصورت 4×4-bit، 2×8-bit یا 1×16-bit) |
| ولتاژ تغذیه (Vcc) | 2.7 V – 3.6 V (معمول 3.3 V) |
| خروجی Drive | Sink: 64 mA / Source: 32 mA |
| ورودیها | CMOS با سازگاری TTL — قابل اتصال به سیستمهای 3.3 ولت یا 5 ولت tolerant I/O |
| قابلیت Bus-Hold | دارد — برای ورودیها، نیاز به pull-up/down خارجی حذف میشود |
| پکیج | 48-pin TSSOP / SMD (بسته به موجودی) |
| دمای کاری | معمول: –40 °C تا +85 °C (بسته به تولیدکننده) |
