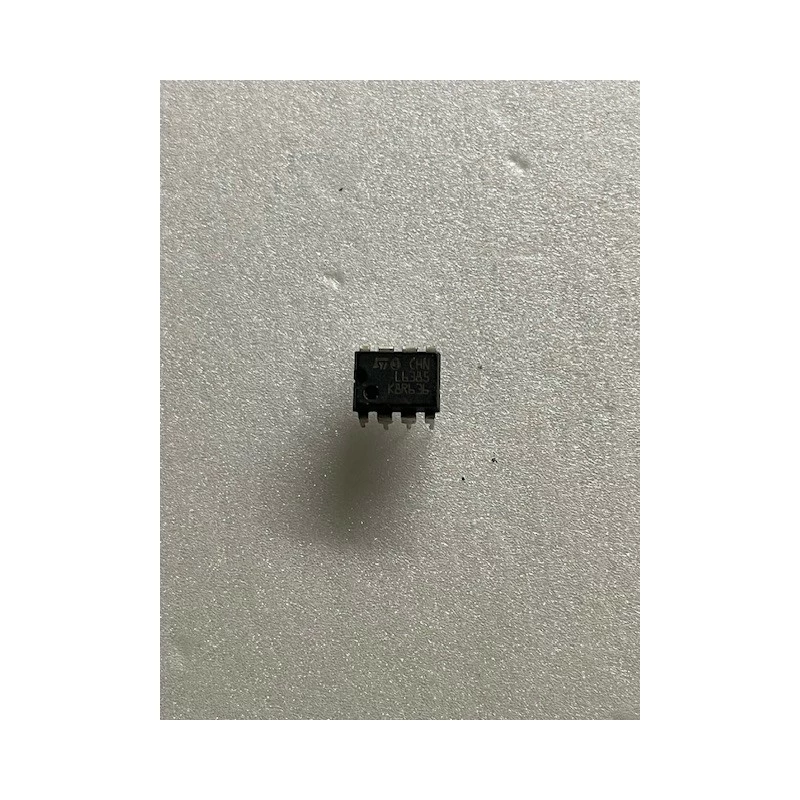

آی سی L6385 چیست؟
آی سی L6385 یک درایور گیت نیم پل (Half-Bridge Gate Driver) با ولتاژ بالا است که برای راهاندازی ماسفتهای قدرت (MOSFET) و ترانزیستورهای IGBT در مدارهای سوئیچینگ طراحی شده است. این قطعه توسط شرکت STMicroelectronics تولید شده و به دلیل داشتن بخش High-Side و Low-Side داخلی، یکی از گزینههای محبوب در طراحی اینورترها، منابع تغذیه سوئیچینگ و درایور موتور محسوب میشود.
L6385 قادر است بخش شناور High-Side را تا ولتاژ 600 ولت نسبت به زمین کنترل کند و با بهرهگیری از دیود Bootstrap داخلی، تعداد قطعات خارجی مورد نیاز را کاهش دهد. این ویژگی باعث سادهتر شدن طراحی و افزایش قابلیت اطمینان مدار میشود.
ویژگیهای آی سی L6385
- درایور گیت نیم پل High-Side و Low-Side
- قابلیت راهاندازی MOSFET و IGBT
- تحمل ولتاژ بخش High-Side تا 600 ولت
- دیود Bootstrap داخلی
- جریان راهاندازی گیت 400mA Source
- جریان تخلیه گیت 650mA Sink
- ورودیهای سازگار با TTL و CMOS
- مدار UVLO داخلی
- مصونیت بالا در برابر dv/dt
- مناسب برای کاربردهای صنعتی و منابع تغذیه
کاربردهای آی سی L6385
اینورترهای صنعتی
برای راهاندازی نیم پل و فول بریج در اینورترهای تکفاز و سهفاز استفاده میشود.
منابع تغذیه سوئیچینگ
در طراحی مبدلهای Half-Bridge و Full-Bridge کاربرد گستردهای دارد.
درایور موتور
برای کنترل موتورهای DC، BLDC و تجهیزات اتوماسیون صنعتی مناسب است.
UPS و تجهیزات توان
در منابع تغذیه بدون وقفه و سیستمهای تبدیل انرژی مورد استفاده قرار میگیرد.
جوشکاری و اینورترهای قدرت
در مدارهای قدرت مبتنی بر MOSFET و IGBT برای سوئیچینگ سریع استفاده میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| شماره قطعه | L6385 |
| نوع قطعه | Half-Bridge Gate Driver |
| ولتاژ High-Side | تا 600V |
| جریان Source | 400mA |
| جریان Sink | 650mA |
| ورودی منطقی | TTL / CMOS Compatible |
| دیود Bootstrap | داخلی |
| محافظت UVLO | دارد |
| پکیج | DIP-8 / SO-8 |
| کاربرد | راهاندازی MOSFET و IGBT |
مزایای استفاده از L6385
- کاهش تعداد قطعات خارجی
- راهاندازی مطمئن ماسفت و IGBT
- تحمل ولتاژ بالا تا 600 ولت
- افزایش ایمنی مدار با UVLO
- ابعاد کوچک و نصب آسان
- عملکرد پایدار در کاربردهای صنعتی
- مناسب برای طراحی اینورترهای حرفهای
لینکهای مرتبط
- ماسفت IRF1607
- ترانزیستور MJE13007
- آی سی TNY264
- ماژول AC به DC مدل FS7029
- پاور AC به DC مدل GIN-6350P
- انواع آی سی
سوالات متداول
آی سی L6385 برای چه کاربردی استفاده میشود؟
برای راهاندازی ماسفتها و IGBTهای قدرت در مدارهای نیم پل، اینورترها و منابع تغذیه سوئیچینگ استفاده میشود.
آیا L6385 دارای دیود Bootstrap داخلی است؟
بله، این آی سی دارای دیود Bootstrap داخلی است و نیاز به قطعات جانبی را کاهش میدهد.
حداکثر ولتاژ بخش High-Side چقدر است؟
بخش High-Side این آی سی تا 600 ولت قابلیت کار دارد.
آیا برای راهاندازی IGBT مناسب است؟
بله، L6385 برای راهاندازی MOSFET و IGBT طراحی شده است.
