خرید ماژول مبدل کاهنده فست شارژ QC3.0 با خروجی USB

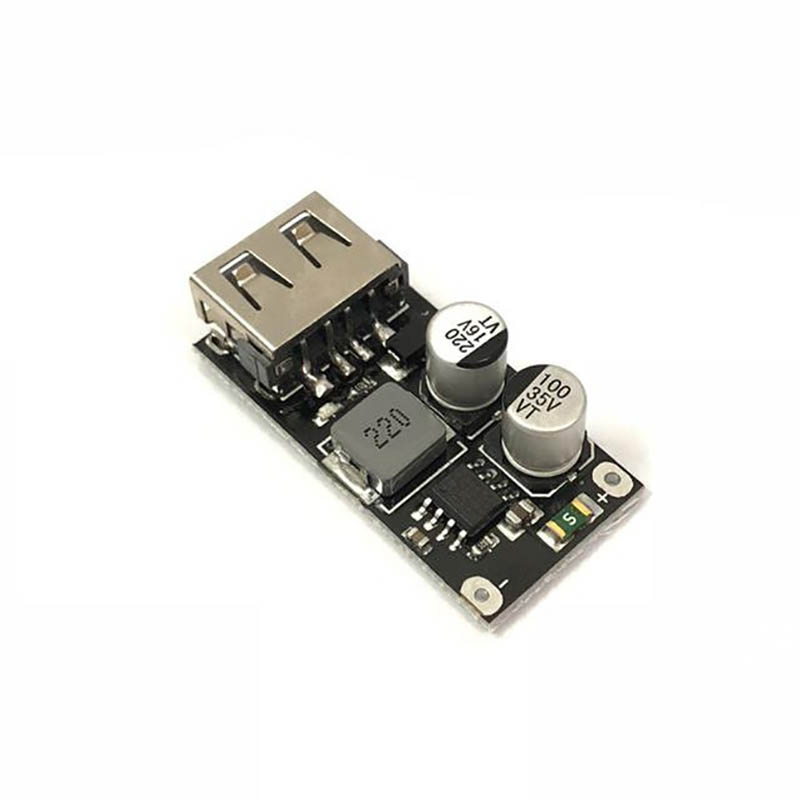

ماژول مبدل کاهنده فست شارژ QC3.0 با خروجی USB یک برد DC-DC کاهنده ولتاژ با راندمان بالا است که امکان تبدیل ولتاژ ورودی 6 تا 32 ولت DC به خروجی USB مجهز به فناوری شارژ سریع را فراهم میکند. این ماژول با پشتیبانی از پروتکل Qualcomm Quick Charge 3.0، انتخاب مناسبی برای ساخت شارژر خودرو، منابع تغذیه USB، تجهیزات صنعتی، پاوربانک و پروژههای الکترونیکی است.
این برد بهصورت هوشمند نوع دستگاه متصل را تشخیص داده و در صورت پشتیبانی گوشی یا تبلت از فناوری Quick Charge، ولتاژ خروجی را بهصورت خودکار بین 3 تا 12 ولت تنظیم میکند. در غیر این صورت، خروجی استاندارد 5 ولت برای شارژ معمولی ارائه خواهد شد. حداکثر توان خروجی این ماژول 24 وات بوده و راندمان تبدیل آن تا 97 درصد میرسد.
برای مشاهده سایر محصولات مشابه میتوانید از دستهبندی
ماژول تغذیه
بازدید نمایید.
ویژگیهای ماژول مبدل کاهنده فست شارژ QC3.0
- پشتیبانی از Qualcomm Quick Charge 3.0 و QC2.0
- خروجی استاندارد USB-A
- ولتاژ ورودی گسترده 6 تا 32 ولت DC
- تنظیم خودکار ولتاژ خروجی بین 3 تا 12 ولت
- حداکثر توان خروجی 24 وات
- پشتیبانی از پروتکلهای AFC، FCP، BC1.2 و Apple
- راندمان تبدیل تا 97 درصد
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر اضافه جریان و افزایش دما
- ابعاد کوچک و نصب آسان
کاربردهای ماژول
ساخت شارژر خودرو
با اتصال این برد به برق 12 یا 24 ولت خودرو میتوان یک شارژر USB با قابلیت Quick Charge 3.0 طراحی کرد.
منابع تغذیه USB
برای تبدیل منابع تغذیه DC به خروجی USB جهت شارژ انواع گوشی، تبلت، GPS و سایر تجهیزات قابل حمل مناسب است.
پروژههای DIY
در پروژههای الکترونیکی، سیستمهای خورشیدی، تجهیزات صنعتی و تابلوهای کنترل کاربرد فراوانی دارد.
تجهیزات قابل حمل
در طراحی پاوربانک، ایستگاه شارژ و تجهیزات تغذیه سفارشی قابل استفاده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع ماژول | DC-DC Buck Converter |
| ولتاژ ورودی | 6V تا 32V DC |
| ولتاژ خروجی | 5V پیشفرض، 3 تا 12 ولت در حالت QC |
| حداکثر توان خروجی | 24W |
| حداکثر جریان خروجی | 5V/3.4A، 9V/2.5A، 12V/2A |
| نوع خروجی | USB-A |

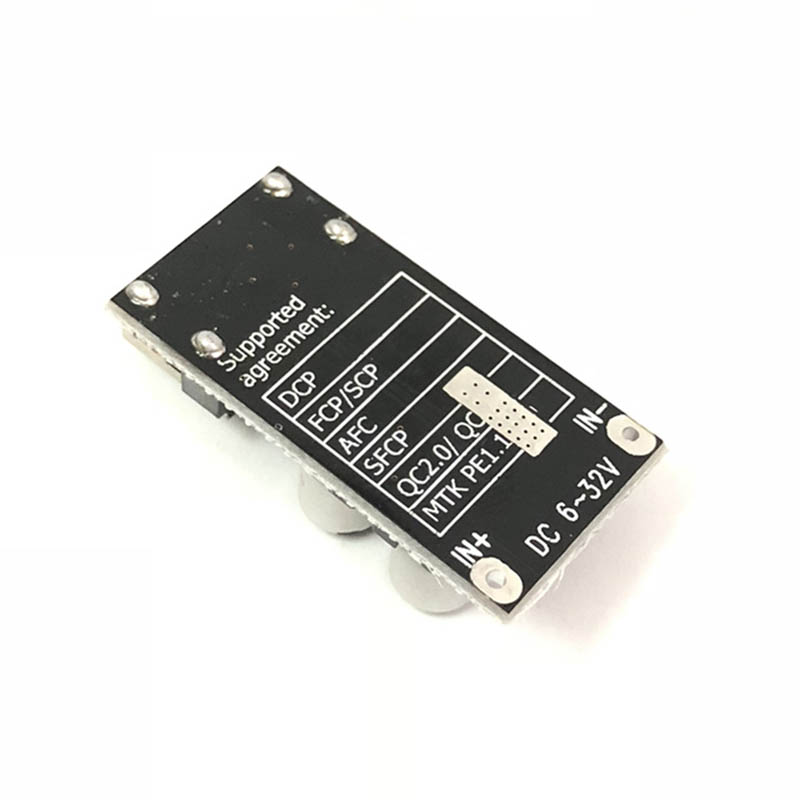

| پروتکلهای شارژ | QC3.0، QC2.0، AFC، FCP، BC1.2، Apple، Samsung، MTK PE |
| راندمان تبدیل | 90 تا 97 درصد |
| ابعاد | 34.5 × 17 × 9 میلیمتر |
مزایای استفاده از این ماژول
- پشتیبانی از فناوری Quick Charge 3.0
- راندمان بالا و تولید حرارت کم
- ابعاد بسیار کوچک
- محافظت کامل در برابر اتصال کوتاه و اضافه جریان
- قابل استفاده در خودرو و سیستمهای صنعتی
- سازگاری با اکثر گوشیهای هوشمند
- راهاندازی سریع و آسان
نکات مهم هنگام استفاده
این برد از نوع مبدل کاهنده (Buck Converter) است و قادر به افزایش ولتاژ نیست؛ بنابراین ولتاژ ورودی باید همواره از ولتاژ خروجی مورد نیاز بیشتر باشد. برای دستیابی به بهترین عملکرد، استفاده از منبع تغذیه 12 تا 15 ولت توصیه میشود.
در صورت اتصال دستگاهی که از Quick Charge پشتیبانی نمیکند، خروجی بهصورت استاندارد روی 5 ولت تنظیم شده و دستگاه بهصورت معمولی شارژ خواهد شد.
برای تکمیل پروژه میتوانید از
ماژولهای تغذیه
و
ماژولهای شارژر
نیز بازدید نمایید.
جهت مطالعه بیشتر درباره فناوری Quick Charge:
Qualcomm Quick Charge
سوالات متداول
آیا این ماژول قابلیت افزایش ولتاژ دارد؟
خیر، این برد تنها یک مبدل کاهنده ولتاژ است و امکان افزایش ولتاژ ورودی را ندارد.
حداکثر توان خروجی این ماژول چقدر است؟
حداکثر توان خروجی 24 وات است و در حالت Quick Charge میتواند تا 12 ولت 2 آمپر خروجی ارائه دهد.
آیا با گوشیهای سامسونگ، شیائومی و هواوی سازگار است؟
بله، این ماژول علاوه بر QC3.0 از پروتکلهایی مانند AFC، FCP و MTK PE نیز پشتیبانی میکند.
برای ساخت شارژر خودرو مناسب است؟
بله، این برد یکی از پرکاربردترین ماژولها برای طراحی شارژرهای USB خودرو و منابع تغذیه فست شارژ محسوب میشود.
