خرید ماژول آمپلی فایر XH-M139 اورجینال

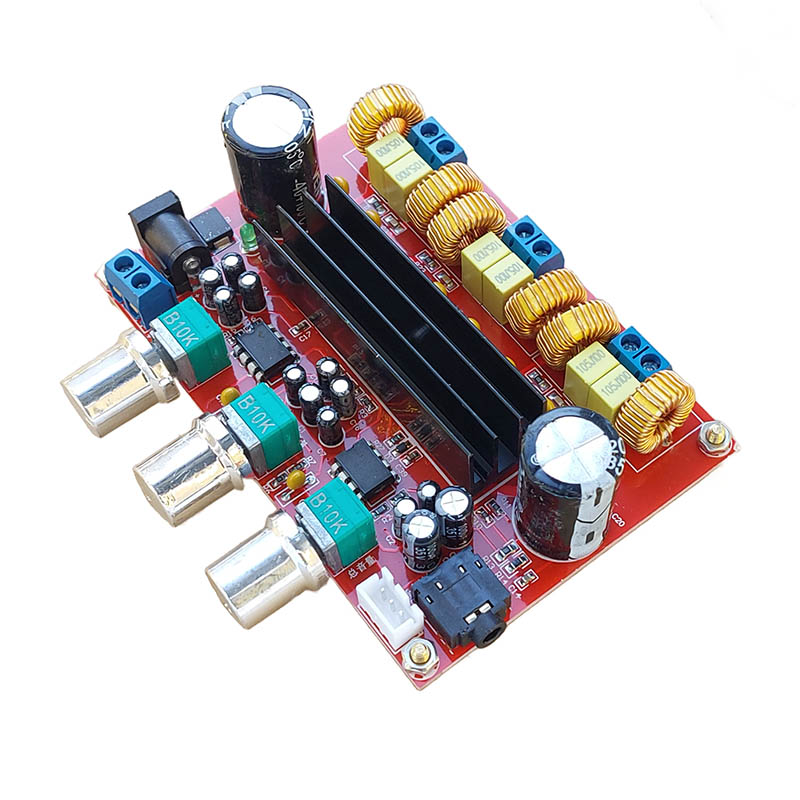

ماژول آمپلی فایر XH-M139 یکی از محبوبترین بردهای تقویت صوت مبتنی بر چیپ TPA3116D2 است که با بهرهگیری از تکنولوژی Class-D راندمان بالا و کیفیت صدای مطلوبی را ارائه میدهد. این ماژول دارای دو کانال استریو 50 وات و یک کانال مجزا برای ساب ووفر 100 وات بوده و برای ساخت انواع سیستمهای صوتی خانگی، اسپیکرهای حرفهای، ساب ووفرهای اکتیو و پروژههای DIY گزینهای ایدهآل محسوب میشود.
برای مشاهده سایر مدلهای مشابه میتوانید از دستهبندی
ماژول الکترونیکی
بازدید نمایید.
ویژگیهای ماژول XH-M139
- استفاده از چیپ قدرتمند TPA3116D2
- مدار پیش تقویتکننده NE5532
- خروجی 2.1 کانال
- توان خروجی 2×50 وات + 100 وات ساب ووفر
- راندمان بالا به دلیل ساختار Class-D
- اعوجاج پایین و کیفیت صدای مطلوب
- قابلیت راهاندازی بلندگوهای 4 تا 8 اهم
- دارای کنترل حجم صدا و تنظیمات صوتی
- مناسب برای پروژههای حرفهای و خانگی
کاربردهای ماژول آمپلی فایر XH-M139
سیستم صوتی خانگی
برای ساخت آمپلیفایرهای خانگی، اسپیکرهای رومیزی و سیستمهای صوتی چندکاناله بسیار مناسب است.
ساب ووفر اکتیو
وجود خروجی مجزای 100 وات امکان راهاندازی مستقیم ساب ووفر را فراهم میکند.
پروژههای DIY
در پروژههای ساخت اسپیکر پرتابل، باکس صوتی و سیستمهای صوتی سفارشی کاربرد فراوانی دارد.
سینمای خانگی
قابلیت ایجاد صدای استریو همراه با ساب ووفر آن را به گزینهای مناسب برای سیستمهای خانگی تبدیل کرده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XH-M139 |
| چیپ آمپلی فایر | TPA3116D2 |
| چیپ پری آمپ | NE5532 |
| نوع تقویت | Class-D |
| ولتاژ تغذیه | 12V تا 24V DC |
| توان خروجی استریو | 50W × 2 |
| توان خروجی ساب ووفر | 100W |
| امپدانس بلندگو | 4Ω تا 8Ω |
| نسبت سیگنال به نویز | 100dB |
| پاسخ فرکانسی | 14Hz تا 100KHz |
| ابعاد تقریبی | 100×70×30 میلیمتر |
مزایای استفاده از XH-M139
- کیفیت صدای بالا و شفاف
- راندمان بسیار بهتر نسبت به آمپلیفایرهای کلاس AB
- تولید حرارت کمتر
- مصرف انرژی پایین
- امکان راهاندازی ساب ووفر بدون مدار جانبی
- ابعاد مناسب برای نصب در باکس اسپیکر
نکات مهم هنگام استفاده
برای دستیابی به حداکثر توان خروجی توصیه میشود از منبع تغذیه 24 ولت با جریان مناسب استفاده شود. استفاده از تغذیه ضعیف باعث کاهش توان خروجی و افت کیفیت صدا خواهد شد.
بلندگوهای متصل به این ماژول بهتر است دارای امپدانس 4 تا 8 اهم باشند تا عملکرد مدار در شرایط استاندارد حفظ شود.
برای تکمیل پروژه میتوانید از دستهبندی
خازن
و
آی سی
نیز بازدید نمایید.
جهت آشنایی بیشتر با چیپ اصلی این برد میتوانید دیتاشیت
TPA3116D2
را مطالعه نمایید.
سوالات متداول
آیا XH-M139 دارای خروجی ساب ووفر است؟
بله، این برد دارای یک کانال مستقل 100 وات برای ساب ووفر است.
ولتاژ کاری ماژول چقدر است؟
این ماژول با ولتاژ 12 تا 24 ولت DC کار میکند.
آیا برای اسپیکر 8 اهم مناسب است؟
بله، این برد برای بلندگوهای 4 تا 8 اهم طراحی شده است.
چیپ اصلی ماژول چیست؟
چیپ اصلی آمپلیفایر TPA3116D2 و چیپ پریآمپ NE5532 میباشد.
