خرید ماژول آمپلی فایر استریو کلاس D با توان 10 وات PAM8610

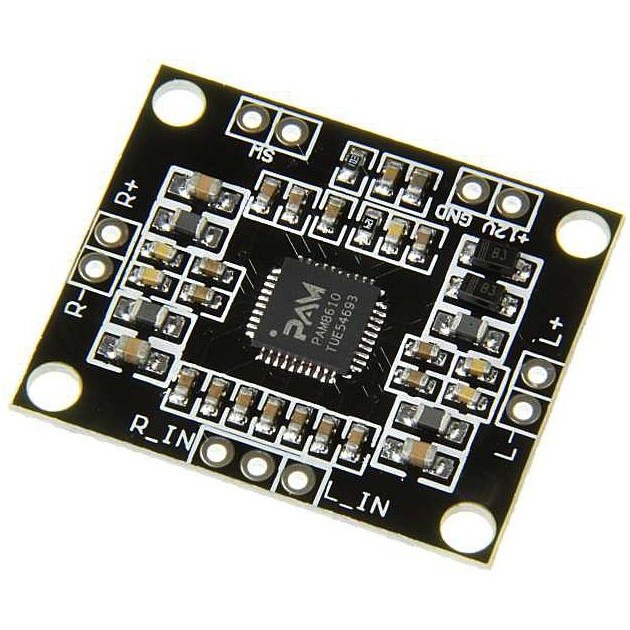

ماژول آمپلی فایر استریو کلاس D با توان 10 وات مبتنی بر تراشه PAM8610 یکی از محبوبترین بردهای تقویت صوت برای ساخت سیستمهای صوتی کممصرف و باکیفیت است. این ماژول با بهرهگیری از فناوری Class-D راندمان بسیار بالایی داشته و در مقایسه با آمپلی فایرهای کلاس AB گرمای بسیار کمتری تولید میکند.
این ماژول قادر است توان 2×10 وات را روی بلندگوهای 8 اهم و تا 2×15 وات را روی بلندگوهای 4 اهم ارائه دهد. کیفیت صدای مناسب، نویز پایین، ابعاد کوچک و مصرف انرژی کم باعث شده است که PAM8610 یکی از پرکاربردترین ماژولهای صوتی برای پروژههای الکترونیکی و ساخت اسپیکرهای خانگی و پرتابل باشد.
برای مشاهده سایر محصولات مشابه میتوانید از دستهبندی
ماژول صوتی
بازدید نمایید.
ویژگیهای ماژول آمپلی فایر استریو کلاس D با توان 10 وات
- استفاده از تراشه قدرتمند PAM8610
- توان خروجی 2×10 وات روی بلندگوهای 8 اهم
- توان خروجی تا 2×15 وات روی بلندگوهای 4 اهم
- راندمان بالاتر از 90 درصد
- نویز و اعوجاج پایین
- طراحی استریو دو کاناله
- ابعاد کوچک و نصب آسان
- مصرف انرژی پایین
- تولید حرارت بسیار کم
- مناسب برای پروژههای صوتی حرفهای
کاربردهای ماژول PAM8610
ساخت اسپیکر رومیزی
برای ساخت اسپیکرهای خانگی و رومیزی با کیفیت صدای مطلوب گزینهای بسیار مناسب محسوب میشود.
سیستمهای صوتی پرتابل
به دلیل بازدهی بالا و مصرف کم انرژی در اسپیکرهای قابل حمل و باتریخور کاربرد فراوانی دارد.
پروژههای DIY
در پروژههای الکترونیکی، آردوینو و ESP32 برای تقویت سیگنال صوتی مورد استفاده قرار میگیرد.
سیستمهای چندرسانهای
برای تلویزیون، مانیتور، دستگاههای پخش و تجهیزات چندرسانهای قابل استفاده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| چیپ اصلی | PAM8610 |
| نوع آمپلی فایر | Class D |
| تعداد کانال | 2 کانال استریو |
| توان خروجی | 2×10W در 8Ω |
| توان خروجی حداکثر | 2×15W در 4Ω |
| ولتاژ کاری | 6V تا 15V DC |
| حداکثر جریان مصرفی | 2A |
| امپدانس بلندگو | 4Ω تا 8Ω |
| فرکانس پاسخ | 20Hz تا 15KHz |
| بازدهی | بیش از 90% |
مزایای استفاده از ماژول PAM8610
- کیفیت صدای مناسب
- بازدهی بسیار بالا
- ابعاد فشرده
- گرمای تولیدی کم
- نصب و راهاندازی آسان
- قیمت اقتصادی
- مناسب برای کاربردهای حرفهای و آموزشی
نکات مهم هنگام استفاده
برای دستیابی به حداکثر توان خروجی توصیه میشود از منبع تغذیه 12 ولت با جریان حداقل 2 آمپر استفاده شود. استفاده از منبع تغذیه ضعیف میتواند باعث افت توان خروجی و کاهش کیفیت صدا گردد.
برای دستیابی به بهترین کیفیت صوتی، استفاده از بلندگوهای 4 یا 8 اهم با توان متناسب توصیه میشود. همچنین رعایت سیمکشی کوتاه و استفاده از منبع تغذیه کمنویز میتواند عملکرد سیستم را بهبود دهد.
برای تکمیل پروژه میتوانید از
ماژولهای صوتی
و
خازن
نیز بازدید نمایید.
جهت مطالعه بیشتر درباره عملکرد آمپلی فایرهای کلاس D:
Class D Amplifier
سوالات متداول
آیا این ماژول استریو است؟
بله، این ماژول دارای دو کانال خروجی مستقل برای صدای استریو است.
حداکثر توان خروجی چقدر است؟
روی بلندگوهای 4 اهم میتواند تا 15 وات برای هر کانال خروجی ارائه دهد.
چه ولتاژی برای تغذیه مناسب است؟
ولتاژ کاری بین 6 تا 15 ولت است و تغذیه 12 ولت بهترین عملکرد را ارائه میدهد.
آیا برای ساخت اسپیکر بلوتوثی مناسب است؟
بله، این ماژول یکی از گزینههای محبوب برای استفاده در کنار ماژولهای گیرنده بلوتوث و ساخت اسپیکرهای بلوتوثی است.
